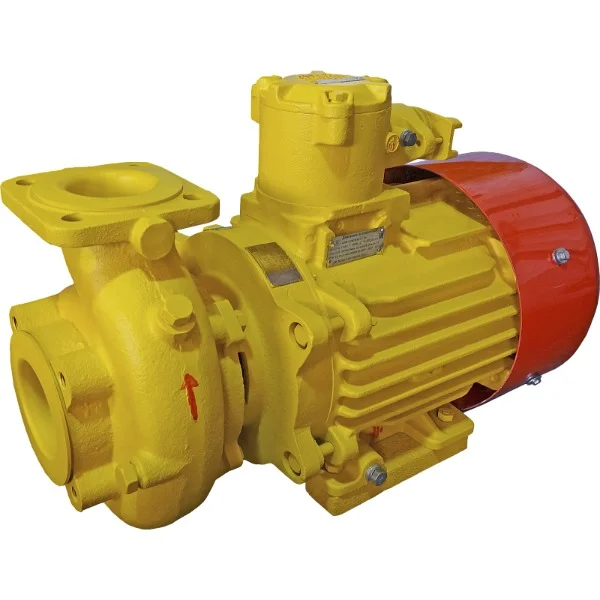

Насос КМ 100-80-170Е
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Насос КМ 100-80-170Е — центробежный консольный моноблочный электронасос для перекачивания нефтепродуктов. Модель применяется в технологических линиях АЗС, нефтебаз, складов ГСМ и других объектов, где требуется подача топлива или нефтепродуктов насосным агрегатом во взрывопожароопасной зоне.
Назначение
Электронасосы типа КМ предназначены для перекачивания нефтепродуктов температурой от −40 до +50 °C, вязкостью до 100 сСт, с содержанием твёрдых взвешенных частиц не более 0,2% и размером частиц не более 0,2 мм.
Исполнение с индексом «Е» применяется для перекачивания жидкостей во взрывопожароопасных зонах. Насос комплектуется взрывозащищённым асинхронным трёхфазным электродвигателем.
Область применения
- автозаправочные станции;
- нефтебазы и склады ГСМ;
- технологические линии перекачивания нефтепродуктов;
- насосные узлы топливных хозяйств;
- объекты с требованиями к взрывозащищённому оборудованию.
Расшифровка обозначения
| Элемент обозначения | Значение |
| К | Консольный |
| М | Моноблочный |
| 100 | Диаметр всасывающего патрубка, мм |
| 80 | Диаметр нагнетательного патрубка, мм |
| 170 | Номинальный диаметр рабочего колеса, мм |
| Е | Исполнение для перекачивания жидкостей во взрывопожароопасных зонах |
Особенности
- центробежная консольная моноблочная конструкция;
- подача 100 м³/ч;
- напор 25 м;
- электродвигатель мощностью 11 кВт;
- питание от сети 380 В, 50 Гц;
- применение для нефтепродуктов;
- взрывозащищённое исполнение для работы на опасных объектах.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Центробежный консольный моноблочный электронасос |
| Модель | КМ 100-80-170Е |
| Назначение | Перекачивание нефтепродуктов |
| Подача | 100 м³/ч |
| Подача | 27,8 л/с |
| Напор | 25 м |
| КПД электронасоса | 57% |
| Допускаемый кавитационный запас | Не более 4,5 м |
| Мощность электродвигателя | 11 кВт |
| Номинальный ток | 21,1 А |
| Номинальное напряжение | 380 В |
| Частота сети | 50 Гц |
| Масса | 160 кг |
| Масса исполнения КМ 100-80-170Е-м | 170 кг |
| Температура перекачиваемых нефтепродуктов | От −40 до +50 °C |
| Вязкость перекачиваемой жидкости | До 100 сСт |
| Содержание твёрдых взвешенных частиц | Не более 0,2% |
| Размер твёрдых частиц | Не более 0,2 мм |
| Наибольшее допустимое избыточное давление на входе | 0,3 МПа |
Конструкция и принцип работы
КМ 100-80-170Е относится к горизонтальным центробежным моноблочным электронасосам. Основными узлами являются рабочее колесо, корпус, вставка, торцовое уплотнение и электродвигатель.
При вращении рабочего колеса на входе создаётся разрежение, жидкость поступает к центру колеса, затем под действием центробежной силы перемещается к периферии и через спиральный канал корпуса направляется в напорный патрубок.
Условия монтажа
Перед пуском насос и всасывающий трубопровод должны быть заполнены перекачиваемой жидкостью. Запуск «всухую» не допускается, так как это может привести к повреждению торцового уплотнения.
Всасывающий и напорный трубопроводы должны иметь неподвижные опоры, исключающие передачу усилий на патрубки насоса. Фланцы трубопроводов должны быть параллельны фланцам электронасоса, а соединительные части должны совпадать.
Эксплуатационные требования
- все соединения должны быть герметичны;
- утечка перекачиваемой жидкости через торцовое уплотнение не допускается;
- насос должен эксплуатироваться с пускозащитной аппаратурой;
- на объекте должен быть предусмотрен ручной аварийный останов;
- вращающиеся наружные части должны иметь защитные ограждения;
- оборудование должно быть надёжно заземлено.
Подбор перед заказом
Перед заказом КМ 100-80-170Е необходимо сверить требуемую подачу, напор, характеристики перекачиваемого нефтепродукта, температуру, вязкость, плотность, условия установки, требования к взрывозащите и исполнение уплотнения.
Если насос подбирается для замены установленного агрегата, желательно передать фото шильдика, данные по трубопроводам, рабочей среде, режиму работы и фактическим условиям монтажа.
