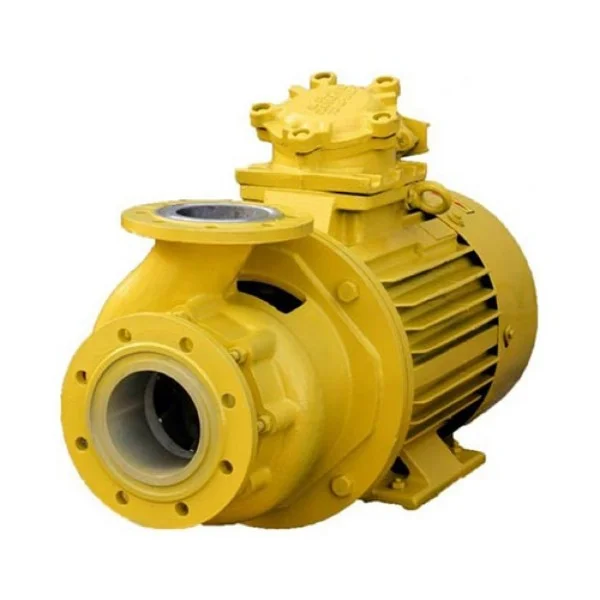

Насос КМН 125-100-160 (22кВт)
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Насос КМН 125-100-160 22 кВт — центробежный консольный моноблочный электронасос для перекачивания светлых нефтепродуктов и технических спиртов. Применяется в технологических линиях АЗС, нефтебаз, складов ГСМ, перекачивающих станций и объектов хранения топлива.
Область применения
КМН 125-100-160 используют для подачи и перекачивания бензина, дизельного топлива, керосина, светлых нефтепродуктов и технических спиртов в стационарных системах. Насос подходит для технологических линий слива, налива, циркуляции и перекачки продукта между емкостями.
Электронасос применяется для жидкостей категории взрывоопасности IIА и групп взрывоопасных смесей Т2, Т3. Проточная часть выполняется из антикоррозионного алюминиевого сплава, а агрегат комплектуется взрывозащищенным электродвигателем.
Назначение
Насос обеспечивает перекачивание нефтепродуктов по трубопроводной линии с номинальной подачей 160 м³/ч и напором 30 м. Моноблочная конструкция объединяет насосную часть и электродвигатель в одном агрегате, что упрощает монтаж и обслуживание по сравнению с раздельными насосными агрегатами на раме.
Особенности
- центробежное консольное моноблочное исполнение;
- горизонтальная одноступенчатая конструкция;
- закрытое рабочее колесо;
- подача 160 м³/ч;
- напор 30 м;
- электродвигатель мощностью 22 кВт;
- питание от трехфазной сети 380 В;
- применение для бензина, дизельного топлива, керосина и технических спиртов;
- входной патрубок 125 мм и выходной патрубок 100 мм;
- климатическое исполнение У2.
Технические характеристики
| Параметр | Значение |
| Тип насоса | центробежный консольный моноблочный электронасос |
| Исполнение | горизонтальное, одноступенчатое, моноблочное |
| Тип рабочего колеса | закрытое |
| Рабочие среды | светлые нефтепродукты, бензин, дизельное топливо, керосин, технические спирты |
| Категория взрывоопасности жидкости | IIА |
| Группы взрывоопасных смесей | Т2, Т3 |
| Плотность перекачиваемой среды | 0,7–1,0 г/см³ |
| Кинематическая вязкость | до 20 сСт |
| Температура перекачиваемой жидкости | от -30 до +60 °C |
| Содержание твердых включений | не более 0,01% |
| Размер твердых частиц | не более 0,2 мм |
| Подача | 160 м³/ч |
| Напор | 30 м |
| КПД насоса | 60% |
| Мощность электродвигателя | 22 кВт |
| Частота вращения | 2900 об/мин |
| Напряжение питания | 380 В |
| Диаметр всасывающего патрубка | 125 мм |
| Диаметр напорного патрубка | 100 мм |
| Условный диаметр рабочего колеса | 160 мм |
| Климатическое исполнение | У2 |
| Габаритные размеры | 880 × 400 × 520 мм |
| Масса | 231 кг |
Монтаж и применение
КМН 125-100-160 устанавливается на опорные лапы электродвигателя взрывозащищенного исполнения и крепится к фундаментным болтам или раме. При монтаже всасывающий и напорный трубопроводы должны иметь собственные опоры, чтобы нагрузка от трубопровода не передавалась на патрубки электронасоса.
Применение и подбор
При подборе насоса КМН 125-100-160 учитывают тип перекачиваемой среды, плотность, вязкость, наличие механических включений, требуемую подачу, напор, мощность электродвигателя и диаметры подключаемых трубопроводов. Для эксплуатации на АЗС, нефтебазах и складах ГСМ также проверяют взрывозащищенное исполнение электродвигателя, заземление, запорно-регулирующую арматуру и требования безопасности при работе с нефтепродуктами.
