Описание

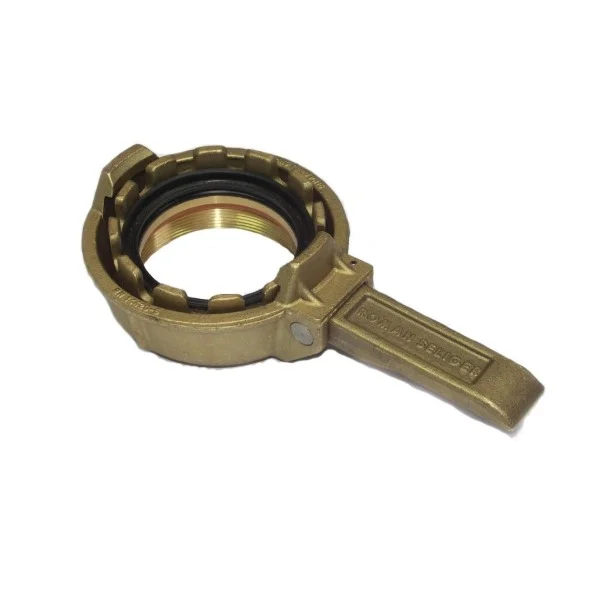

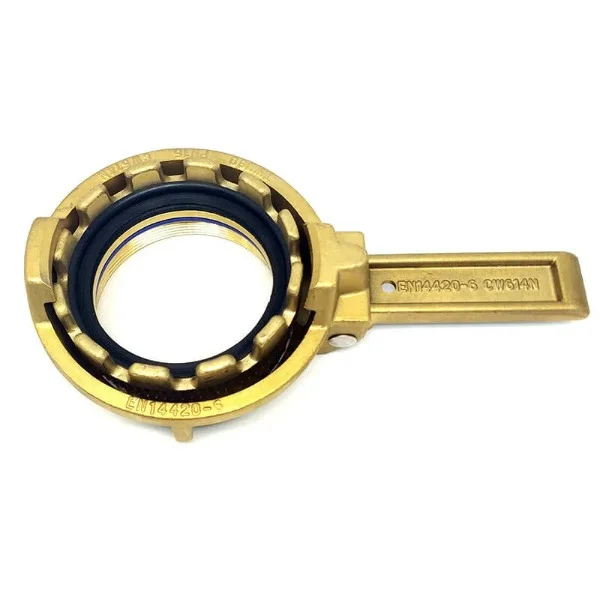

Соединение БРС TW тип MK — охватывающая часть быстроразъёмного соединения Tankwagen, предназначенная для соединения с ответной частью VK. Применяется на рукавных линиях слива, налива и перекачивания нефтепродуктов, топлива, масел, химических жидкостей и других совместимых сред.
Область применения
Муфту TW тип MK используют на автоцистернах, топливозаправщиках, танк-контейнерах, рукавных линиях, узлах слива-налива, нефтебазах, складах ГСМ, АЗС и промышленных объектах. Соединение позволяет быстро подключать и отключать рукавную линию без длительной разборки резьбовых или фланцевых соединений.
Тип MK обычно применяется на стороне рукава и соединяется с ответной частью VK, установленной на трубопроводе, цистерне, резервуарном оборудовании или другом присоединительном узле. Такая схема удобна при регулярных операциях загрузки и разгрузки автоцистерн.
Назначение
Соединение БРС TW тип MK предназначено для быстрого, плотного и разъёмного соединения рукава с ответной частью VK. Поворот замыкающего кольца и фиксация ручки обеспечивают механическое запирание соединения и прижатие уплотнительного элемента.
Особенности
- охватывающая часть соединения TW / Tankwagen;
- соединяется с ответной частью VK;
- применяется на рукавных линиях слива и налива;
- подходит для автоцистерн, танк-контейнеров, нефтебаз, складов ГСМ и АЗС;
- соответствует стандарту DIN 28450 / EN ISO 14420-6;
- имеет замыкающее кольцо и ручку для фиксации соединения;
- может изготавливаться из алюминия, латуни или нержавеющей стали;
- комплектуется уплотнением в зависимости от рабочей среды;
- подбирается по номинальному размеру DN и типу рабочей среды.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъёмное соединение |
| Тип соединения | TW / Tankwagen |
| Исполнение | MK |
| Назначение | соединение рукавной линии с ответной частью VK |
| Ответная часть | VK |
| Стандарт соединения | DIN 28450 / EN ISO 14420-6 |
| Конструктивный тип | охватывающая муфта с замыкающим кольцом и ручкой |
| Функция ручки | закрытие, фиксация и блокировка соединения |
| Рабочие линии | слив, налив, перекачивание и временное подключение рукавов |
| Рабочие среды линии | нефтепродукты, топливо, масла, химические жидкости и другие совместимые среды |
| Материал корпуса | алюминий, латунь или нержавеющая сталь в зависимости от исполнения |
| Материал уплотнения | NBR, EPDM, FKM, PTFE или другое исполнение по рабочей среде |
| Распространённые размеры | DN 50, DN 80, DN 100 и другие размеры TW-соединений |
| Рабочее давление | до 16 бар для распространённых исполнений |
| Совместимые элементы | VK, VB, MB, рукава МБС, прокладки, цепочки и другие элементы TW-системы |
| Область установки | рукавные линии, автоцистерны, танк-контейнеры, технологические трубопроводы, узлы слива-налива |
Монтаж и применение
Соединение MK устанавливают на рукавную линию или присоединительный узел в соответствии с типоразмером и конструкцией TW-системы. Перед соединением необходимо проверить чистоту посадочных поверхностей, состояние уплотнения, исправность замыкающего кольца и свободный ход ручки.
Эксплуатация и обслуживание
При эксплуатации контролируют плотность соединения, отсутствие подтеканий, износ уплотнительного элемента, состояние ручки, кольца и фиксирующих деталей. При повреждении корпуса, люфте ручки, деформации замка или потере герметичности соединение рекомендуется заменить или обслужить с заменой уплотнения.
Применение и подбор
При подборе соединения БРС TW тип MK учитывают номинальный размер DN, материал корпуса, материал уплотнения, рабочую среду, давление линии, условия эксплуатации и совместимость с ответной частью VK. Для линий слива-налива нефтепродуктов муфту MK подбирают вместе со штуцерами VK, крышками MB и VB, рукавами МБС, прокладками, цепочками фиксации и запорной арматурой.
