Описание

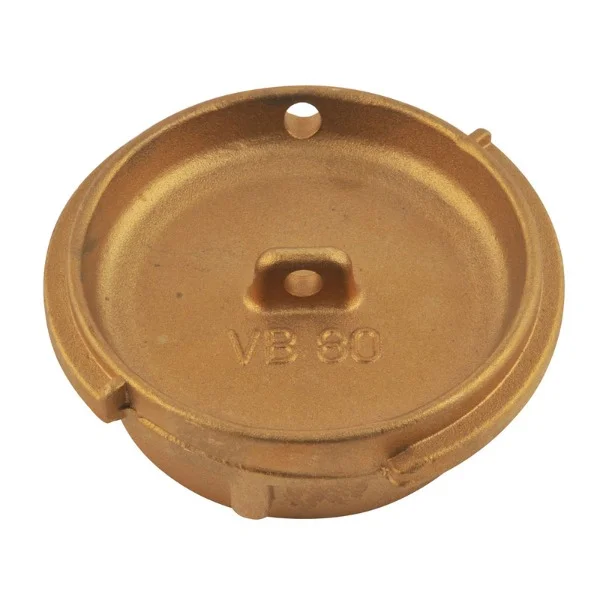

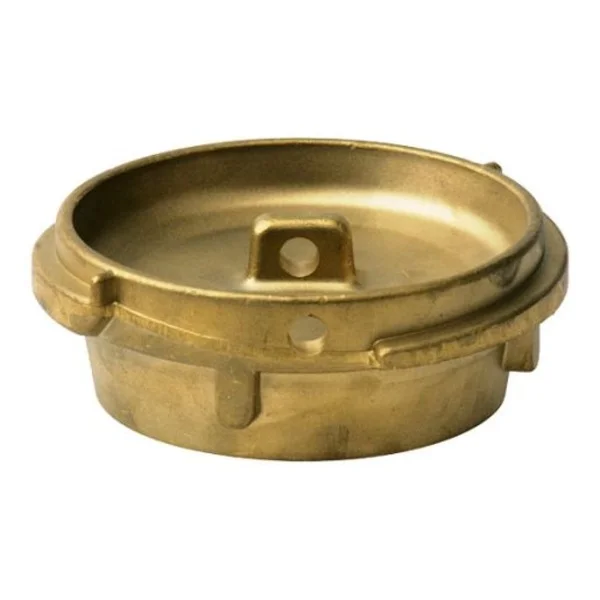

Крышка БРС TW тип VB — защитная заглушка для быстроразъёмных соединений Tankwagen. Используется для закрытия части MK и защиты соединения от попадания пыли, грязи, влаги и посторонних предметов.
Область применения
Крышку TW VB применяют на автоцистернах, топливозаправщиках, танк-контейнерах, рукавных линиях, узлах слива-налива, нефтебазах, складах ГСМ, АЗС и промышленных объектах. Изделие используется в составе соединений Tankwagen при работе с нефтепродуктами, топливом, маслами, химическими жидкостями и другими совместимыми средами.
Крышку устанавливают на часть MK, когда линия не используется. Это помогает защитить присоединительную поверхность, замковую часть соединения и уплотнительные элементы от загрязнений, механических повреждений и попадания влаги.
Назначение
Крышка БРС TW тип VB предназначена для временного закрытия свободного конца соединения Tankwagen. Она не используется как регулирующая или запорная арматура для управления потоком, а выполняет защитную функцию при хранении, транспортировке и перерывах в эксплуатации рукавной линии.
Особенности
- тип VB для соединений TW / Tankwagen;
- устанавливается на часть MK;
- защищает соединение от пыли, грязи, влаги и механических загрязнений;
- применяется на рукавных линиях слива и налива;
- подходит для автоцистерн, танк-контейнеров, нефтебаз, складов ГСМ и АЗС;
- совместима с TW-соединениями стандарта DIN 28450 / EN ISO 14420-6;
- может комплектоваться уплотнительным элементом для плотного закрытия;
- возможны исполнения из алюминия, латуни или нержавеющей стали;
- может использоваться вместе с цепочкой для защиты от потери крышки.
Технические характеристики
| Параметр | Значение |
| Тип изделия | крышка / заглушка для быстроразъёмного соединения |
| Тип соединения | TW / Tankwagen |
| Исполнение | VB |
| Назначение | закрытие и защита части MK |
| Совместимая ответная часть | MK |
| Стандарт соединения | DIN 28450 / EN ISO 14420-6 |
| Функция | защита соединения от загрязнений и внешних воздействий |
| Рабочие линии | слив, налив, перекачивание и временное хранение рукавных соединений |
| Рабочие среды линии | нефтепродукты, топливо, масла, химические жидкости и другие совместимые среды |
| Материал корпуса | алюминий, латунь или нержавеющая сталь в зависимости от исполнения |
| Материал уплотнения | NBR или другое исполнение по комплектации |
| Распространённые размеры | DN 50, DN 80, DN 100 и другие размеры TW-соединений |
| Рабочее давление линии | до 16 бар для распространённых TW-соединений соответствующего исполнения |
| Цепочка | может устанавливаться для фиксации крышки на линии |
| Область установки | рукавные линии, автоцистерны, танк-контейнеры, технологические трубопроводы, узлы слива-налива |
Монтаж и применение
Крышку устанавливают на часть MK после завершения слива, налива или перекачивания. Перед установкой необходимо проверить чистоту присоединительной поверхности, состояние уплотнения и отсутствие механических повреждений. Крышка должна садиться без перекоса и обеспечивать плотное закрытие соединения.
Эксплуатация и обслуживание
В процессе эксплуатации проверяют состояние корпуса, уплотнительного элемента и фиксирующих деталей. При повреждении уплотнения, деформации корпуса или неплотной посадке крышку рекомендуется заменить, чтобы исключить попадание загрязнений в рукавную линию или трубопровод.
Применение и подбор
При подборе крышки БРС TW тип VB учитывают тип ответной части MK, номинальный размер DN, материал корпуса, материал уплотнения, рабочую среду, условия эксплуатации и требования к стойкости соединения. Для линий слива-налива нефтепродуктов крышку подбирают вместе с муфтами MK, штуцерами VK, крышками MB, рукавами МБС, прокладками и цепочками фиксации.
