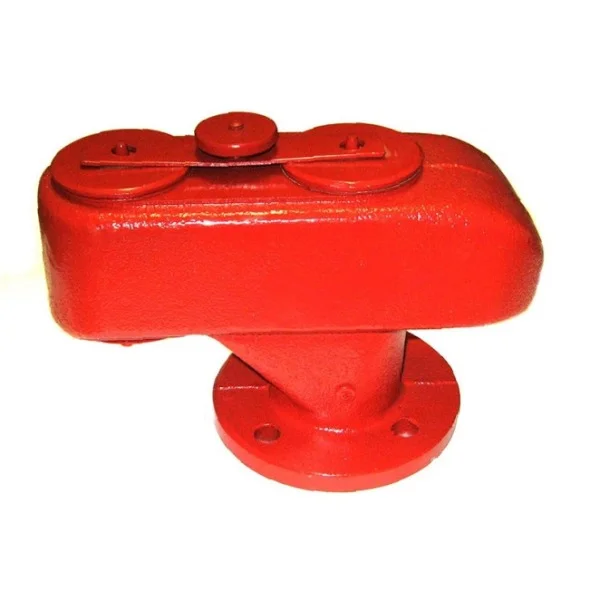

Клапан дыхательный СМДК-А
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Клапан дыхательный СМДК-150А — совмещенный механический дыхательный клапан для резервуаров хранения нефти и нефтепродуктов. Применяется для регулирования избыточного давления и вакуума в газовом пространстве резервуара, а также для защиты от проникновения пламени внутрь емкости.
Область применения
СМДК-150А устанавливают на вертикальные и горизонтальные резервуары для хранения нефтепродуктов, включая емкости на АЗС, нефтебазах, складах ГСМ и технологических объектах топливной инфраструктуры. Клапан применяется в системах хранения бензина, дизельного топлива, керосина и других совместимых нефтепродуктов.
При наполнении резервуара клапан выпускает паровоздушную смесь из газового пространства. При откачке нефтепродукта клапан обеспечивает поступление воздуха внутрь резервуара, предотвращая образование недопустимого вакуума.
Назначение
Клапан СМДК-150А поддерживает допустимые значения давления и вакуума в резервуаре при приемо-раздаточных операциях и температурных колебаниях. Это снижает нагрузку на стенки емкости, уменьшает потери нефтепродукта от испарения и повышает безопасность эксплуатации резервуарного оборудования.
Особенности
- совмещенное механическое исполнение для работы по давлению и вакууму;
- условный проход DN 150;
- пропускная способность 25–150 м³/ч;
- давление срабатывания 160–180 мм вод. ст.;
- вакуум срабатывания 20–25 мм вод. ст.;
- применение на резервуарах для нефти и нефтепродуктов;
- наличие огнепреграждающей кассеты;
- монтаж на крышке или патрубке резервуара присоединительным фланцем вниз.
Технические характеристики
| Параметр | Значение |
| Тип клапана | совмещенный механический дыхательный клапан |
| Модель | СМДК-150А |
| Назначение | регулирование давления и вакуума в газовом пространстве резервуара |
| Рабочие среды | паровоздушные смеси нефти и нефтепродуктов |
| Условный проход | DN 150 |
| Пропускная способность | 25–150 м³/ч |
| Давление срабатывания | 160–180 мм вод. ст. |
| Вакуум срабатывания | 20–25 мм вод. ст. |
| Габаритные размеры | 546 × 231 × 350 мм |
| Масса | 22 кг |
| Огнепреграждающий элемент | кассета для предотвращения проникновения пламени внутрь резервуара |
| Климатическое исполнение | У или УХЛ, категория размещения 1 по ГОСТ 15150-69 |
| Рабочее положение | присоединительным фланцем вниз |
| Монтаж | на крышке или монтажном патрубке резервуара через фланцевое соединение |
Монтаж и применение
Клапан СМДК-150А устанавливается в верхней части резервуара на монтажный патрубок или крышку емкости. Перед монтажом проверяют состояние присоединительной поверхности, чистоту каналов, отсутствие загрязнений и свободный ход тарелок давления и вакуума. После установки необходимо обеспечить герметичность фланцевого соединения и отсутствие механических нагрузок на корпус клапана.
Применение и подбор
При подборе СМДК-150А учитывают объем резервуара, скорость налива и слива нефтепродукта, требуемую пропускную способность, уставки по давлению и вакууму, тип присоединения и условия размещения. Для резервуаров АЗС, нефтебаз и складов ГСМ также проверяют требования проекта, пожарной безопасности и совместимость клапана с установленным резервуарным оборудованием.
Варианты исполнения
- Условный проход DN мм
- 50, 100, 150
