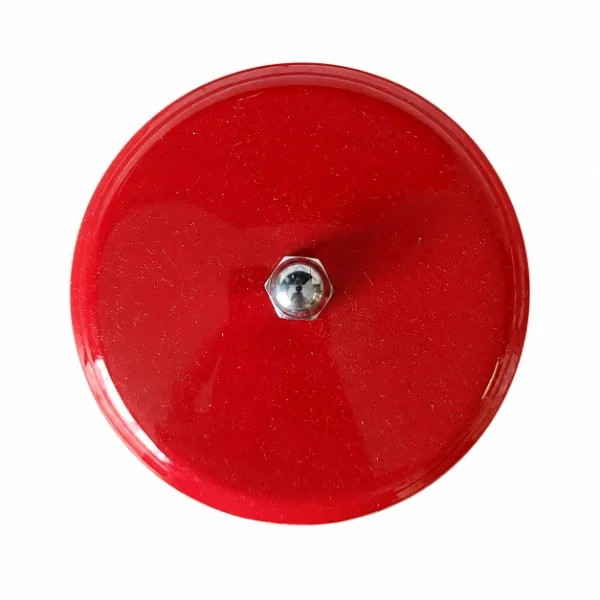

Пневмоклапан СМДК Ду 40
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Пневмоклапан СМДК Ду 40 — дыхательный реверсивный клапан, совмещенный с огнепреградителем, для установки на резервуарах с нефтепродуктами. Клапан регулирует давление паров в газовом пространстве резервуара при закачивании, выкачивании топлива и температурных колебаниях.
Область применения
СМДК Ду 40 применяют в составе резервуарного оборудования АЗС, нефтебаз, складов ГСМ и других объектов нефтепродуктообеспечения. Клапан устанавливается на дыхательную линию или монтажный патрубок резервуара.
При повышении давления клапан выпускает паровоздушную смесь из резервуара, а при разрежении впускает воздух внутрь. Встроенный огнепреградитель снижает риск проникновения искр и пламени в газовое пространство резервуара.
Преимущества
- совмещает функции дыхательного клапана и огнепреградителя;
- подходит для резервуаров с нефтепродуктами;
- регулирует давление и разрежение в газовом пространстве;
- обеспечивает большие и малые дыхания резервуара;
- условный проход Ду 40;
- резьбовое присоединение 1 1/2";
- компактное исполнение для резервуарных дыхательных линий.
Технические характеристики
| Параметр | Значение |
| Наименование | Пневмоклапан СМДК Ду 40 |
| Тип изделия | дыхательный реверсивный клапан, совмещенный с огнепреградителем |
| Модель | СМДК Ду 40 |
| Назначение | регулирование давления паров в газовом пространстве резервуара |
| Минимальный диаметр прохода | 40 мм |
| Пропускная способность | 200–350 л/мин |
| Давление выпуска / впуска паров | 0,02 / 0,01 МПа |
| Присоединительная резьба | трубная 1 1/2" по ГОСТ 24705-81 |
| Габаритные размеры | высота до 218 мм, диаметр до 108 мм |
| Масса | 1,2 кг |
| Материал | латунь, нержавеющая сталь или АМГ |
Конструкция и принцип работы
Клапан относится к дыхательной резервуарной арматуре. При росте давления в резервуаре тарелка клапана открывает выход паровоздушной смеси наружу. При образовании разрежения клапан открывается в обратном направлении и впускает воздух внутрь резервуара.
Встроенный огнепреградительный элемент препятствует прохождению пламени и искр через дыхательную линию. Для стабильной работы клапана необходимо периодически осматривать тарелки, сетки и элементы огнепреградителя, очищать их от загрязнений и смолистых отложений.
Применение и подбор
При подборе СМДК Ду 40 проверяют условный проход, присоединительную резьбу 1 1/2", давление выпуска и впуска паров, материал корпуса, климатическое исполнение и требования проекта резервуара.
Для замены действующего клапана дополнительно сверяют посадочное место, тип дыхательной линии, совместимость с монтажным патрубком и состояние ответной резьбы.
