Муфта сливная МС-50 К

Муфта сливная МС-50 К — алюминиевая сливная муфта Ду 50 для герметичного соединения рукава автоцистерны со сливной линией резервуара. Изделие применяется при сливе нефтепродуктов на АЗС, нефтебазах и объектах топливной инфраструктуры.

Область применения

МС-50 К устанавливают в узлах слива-налива, где требуется быстро подключить рукав автоцистерны к линии наполнения резервуара. Муфта используется для работы с нефтепродуктами и помогает обеспечить плотное соединение при сливе топлива.

Изделие подбирают для сливных линий с условным проходом Ду 50 и резьбовым присоединением G2". При замене важно сверить ответный патрубок, переходник, уплотнение и климатическое исполнение.

Преимущества

• условный проход Ду 50 для сливных линий резервуаров;
• алюминиевое исполнение корпуса;
• кулачковое замыкающее устройство для быстрого соединения;
• резьбовое присоединение G2";
• герметичное соединение рукава автоцистерны со сливной линией;
• применение на АЗС, нефтебазах и объектах хранения нефтепродуктов;
• варианты климатического исполнения УХЛ, У и Т.

Технические характеристики

Конструкция и принцип работы

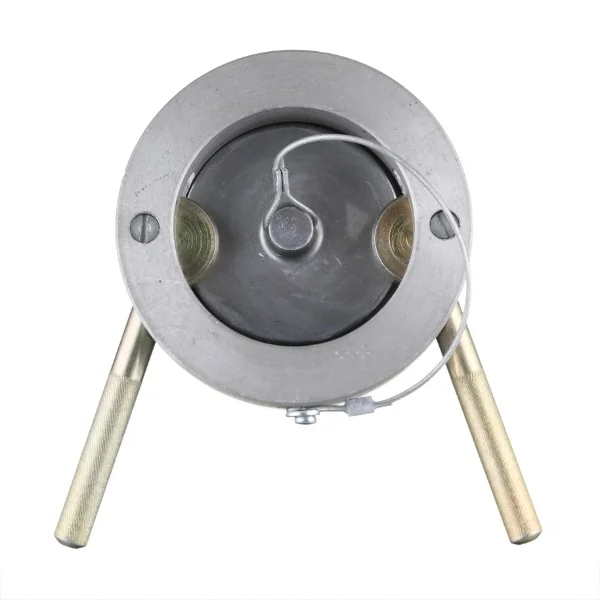

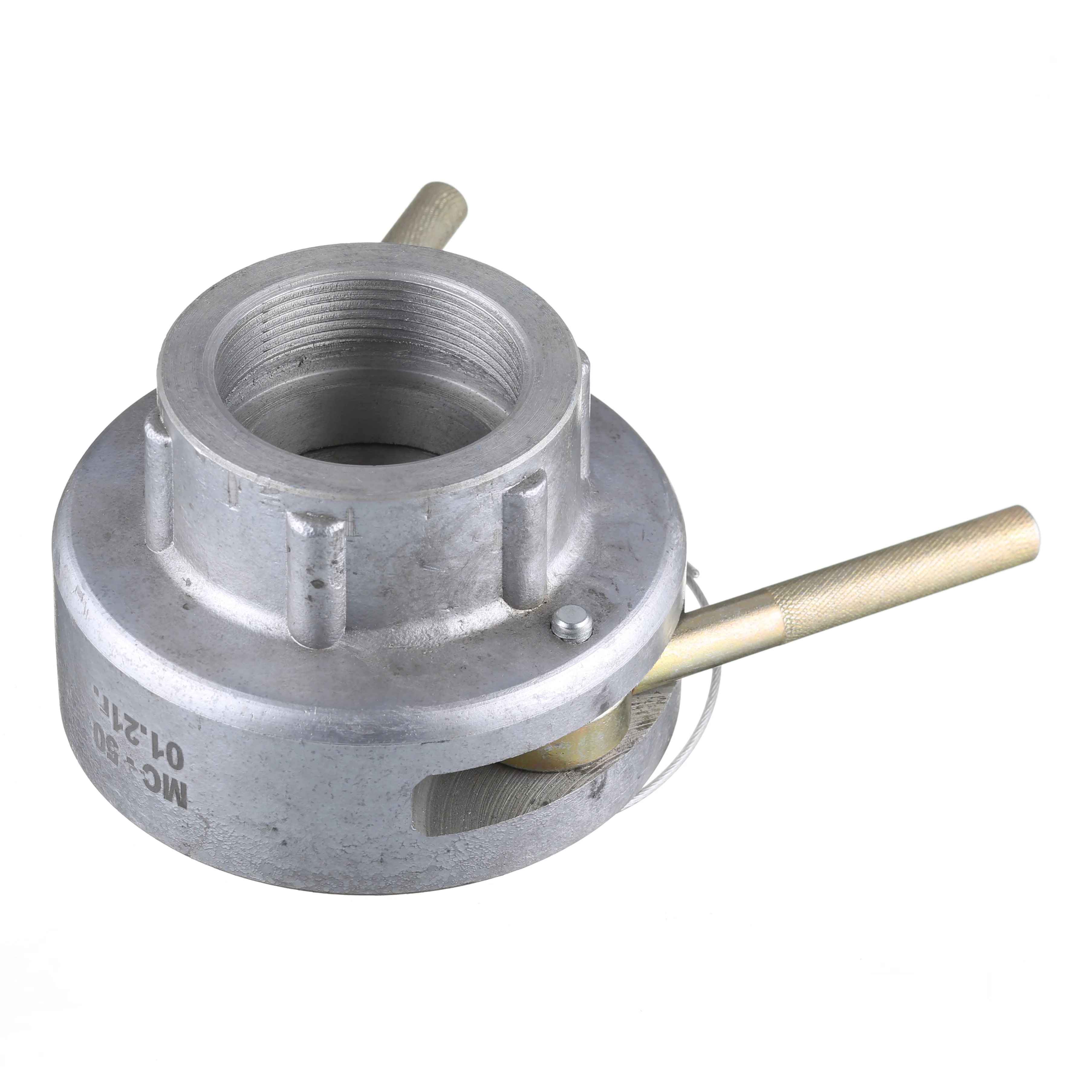

Муфта выполнена в виде корпуса с кулачковым замыкающим устройством и крышкой. Перед сливом крышку снимают, после чего патрубок рукава автоцистерны устанавливают в муфту и фиксируют кулачковыми зажимами.

Кулачковый механизм прижимает ответную часть к уплотнению и помогает обеспечить герметичность соединения при сливе нефтепродуктов в резервуар.

Применение и подбор

При подборе МС-50 К проверяют условный проход Ду 50, резьбу G2", материал корпуса, климатическое исполнение, тип уплотнения и совместимость с патрубком или переходником на объекте.

Для замены действующей сливной муфты дополнительно сверяют габариты, высоту установки, состояние ответной части и требования проекта к узлу слива-налива.
