Муфта сливная МС 2Н

Муфта сливная МС-2Н предназначена для быстрого и герметичного соединения сливного рукава автоцистерны с приёмной линией резервуара. Оборудование используется при сливе бензина, дизельного топлива и других совместимых нефтепродуктов на АЗС, нефтебазах и складах ГСМ. Стандартная муфта МС-2Н имеет условный проход Ду 80, резьбовое присоединение G3″ и рассчитана на рабочее давление до 0,1 МПа.

Назначение и область применения

Муфта МС-2Н применяется в составе сливных устройств резервуаров и обеспечивает герметичную стыковку с совместимым наконечником рукава автоцистерны.

Основные области применения:

• автозаправочные станции и топливозаправочные комплексы;

• нефтебазы и склады горюче-смазочных материалов;

• резервуары для хранения нефтепродуктов;

• технологические системы приёма топлива;

• сливные линии резервуарного оборудования.

Использование сливной муфты помогает сократить потери нефтепродуктов при сливных операциях и обеспечивает возможность быстрого подключения и отсоединения рукава.

Конструкция и принцип работы

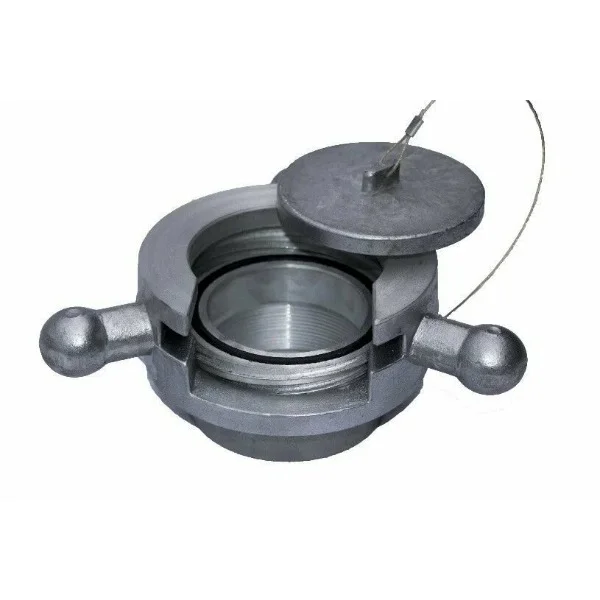

Муфта сливная МС-2Н включает корпус с присоединительным патрубком, нажимную гайку, крышку и уплотнительное кольцо.

Патрубок обеспечивает соединение муфты со сливным устройством резервуара. При подключении наконечника сливного рукава создаётся герметичное соединение, необходимое для передачи нефтепродукта в приёмную линию.

После завершения слива рукав отсоединяют, а сливное устройство закрывают предусмотренной конструкцией крышкой.

Особенности конструкции

• быстрое подключение сливного рукава автоцистерны;

• герметичное соединение приёмной линии резервуара;

• условный проход Ду 80;

• присоединительная резьба G3″;

• рабочее давление до 0,1 МПа;

• наличие уплотнительного элемента;

• возможность комплектации переходником для присоединения к линии Ду 50;

• применение на АЗС и нефтебазах.

Технические характеристики

Исполнения муфты МС-2Н

Муфта выпускается в нескольких вариантах, различающихся присоединительными размерами.

При выборе необходимо учитывать исполнение муфты и конструкцию установленного сливного устройства. Переходник не следует считать частью стандартной комплектации без подтверждения условий поставки.

Монтаж и подключение

Муфта МС-2Н устанавливается на сливное устройство резервуара с помощью предусмотренного конструкцией резьбового присоединения.

Перед монтажом необходимо проверить:

• соответствие присоединительной резьбы;

• состояние патрубка и уплотнительного кольца;

• отсутствие повреждений корпуса и крышки;

• совместимость с наконечником сливного рукава;

• соответствие конструкции требованиям проекта.

При установке необходимо обеспечить герметичность соединения и соблюдать требования изготовителя к монтажу.

Эксплуатация и обслуживание

В процессе эксплуатации необходимо контролировать состояние уплотнений, резьбового соединения, нажимной гайки и крышки муфты.

Перед сливом нефтепродуктов проверяют отсутствие механических повреждений и загрязнений контактных поверхностей. Подключение рукава выполняют с использованием совместимого сливного наконечника.

После завершения операции соединение разъединяют в установленном порядке, проверяют состояние элементов и закрывают сливное устройство.

Периодичность обслуживания и порядок замены уплотнений определяются эксплуатационной документацией.

Как выбрать сливную муфту МС-2Н

При подборе оборудования учитывают:

• Условный проход — Ду 80 или исполнение с переходником Ду 50.

• Присоединение — резьба G3″ либо G2″ для варианта с переходником.

• Рабочее давление — соответствие параметрам сливной линии.

• Рабочую среду — совместимость материалов и уплотнений с нефтепродуктом.

• Климатическое исполнение — соответствие условиям эксплуатации.

• Комплектацию — необходимость переходника, уплотнений и совместимого наконечника.

• Габаритные размеры — соответствие существующему сливному устройству.

При замене установленной муфты необходимо сверить полную маркировку и присоединительные параметры. Изделия разных производителей могут отличаться конструкцией и размерами.

Подбор и заказ

В AZS Parts можно купить муфту сливную МС-2Н для комплектации и обслуживания резервуарного оборудования АЗС, нефтебаз и складов ГСМ.

Для оформления заказа укажите требуемый условный проход, тип присоединения, необходимость переходника и количество изделий. Специалисты помогут уточнить характеристики, комплектацию, совместимость, актуальную стоимость, наличие и условия доставки.
