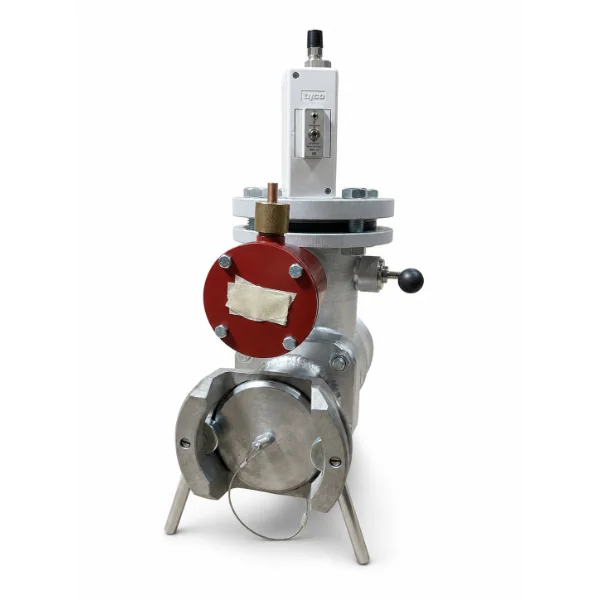

Узел линии налива УЛН 80 ЭР с МС-80
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Узел линии наполнения УН-80Е с ЭМК применяется в составе резервуарного оборудования АЗС и объектов нефтепродуктообеспечения. Узел предназначен для герметичного соединения патрубка рукава автоцистерны с трубопроводом линии наполнения топливного резервуара.
Назначение
Узел линии наполнения используют при сливе нефтепродукта из автоцистерны в резервуар. Конструкция обеспечивает фиксированное соединение сливного патрубка рукава АЦ с линией наполнения и направляет поток топлива в трубопровод резервуара.
Базовый узел УН-80 работает как жидкостный противодетонационный предохранитель по принципу сифона. Гидрозатвор в случае дефлаграции или детонации служит гасителем пламени и применяется для защиты трубопроводов налива резервуара.
Область применения
- автозаправочные станции;
- резервуары хранения нефтепродуктов;
- линии наполнения топливных резервуаров;
- нефтебазы и склады ГСМ;
- объекты нефтепродуктообеспечения.
Конструкция

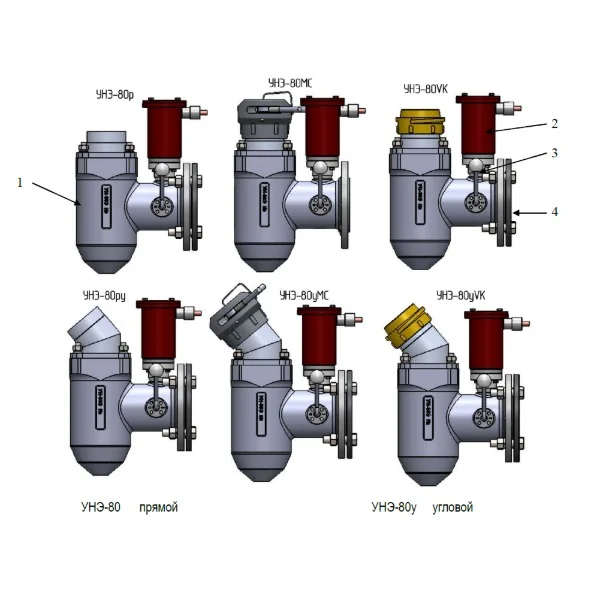

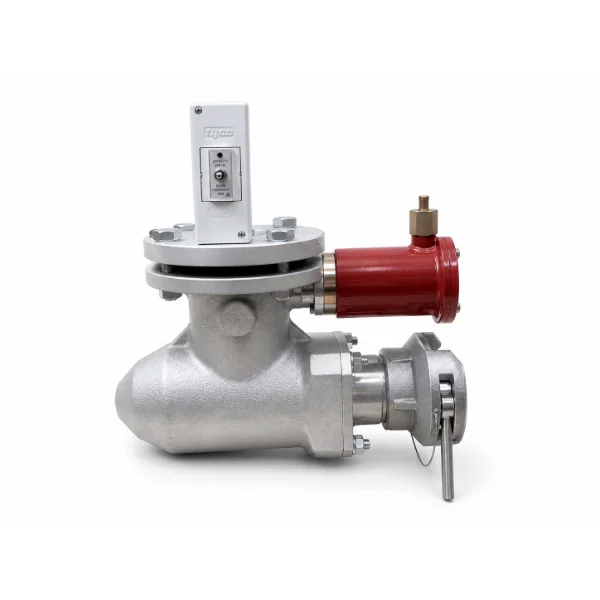

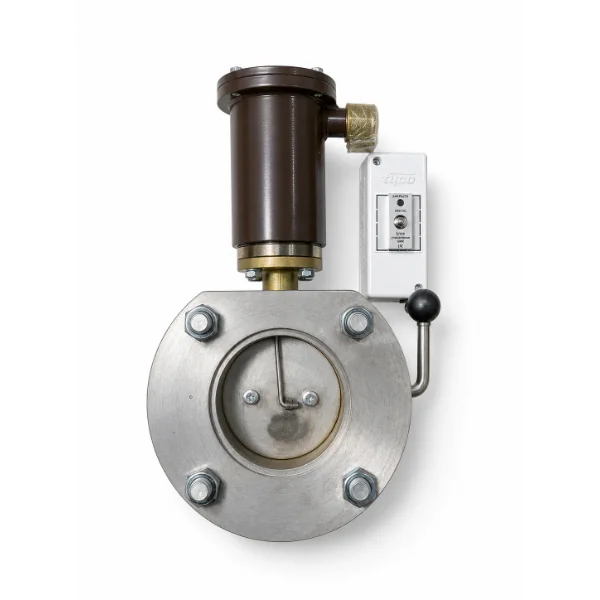

Корпус узла изготовлен из алюминиевого сплава и служит для ступенчатого перелива нефтепродукта в трубопровод налива через поплавковый клапан. Зажимное эксцентриковое кулачковое устройство фиксирует патрубок рукава автоцистерны в сливной муфте.
Крышка закрывает сливную муфту в нерабочем состоянии. Поплавковый клапан пропускает нефтепродукт только в одном направлении и является самозакрывающимся устройством после окончания операции слива из автоцистерны.
Особенности
- условный проход Ду 80;
- рабочее давление 0,6 МПа;
- работа при температуре окружающей среды от −50 до +50 °C;
- вертикальное рабочее положение с допустимым отклонением ±20°;
- кулачковая фиксация патрубка рукава автоцистерны;
- поплавковый клапан для одностороннего пропуска нефтепродукта;
- исполнение для линий наполнения резервуаров АЗС.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Узел линии наполнения / узел налива |
| Модель | УН-80Е с ЭМК |
| Условный проход | Ду 80 |
| Назначение | Герметичное соединение рукава автоцистерны с трубопроводом линии наполнения резервуара |
| Рабочее давление | 0,6 МПа |
| Рабочий диапазон слива | 0–800 л/мин |
| Пропускная способность под налив | 600 л/мин |
| Пропускная способность при давлении 4 кгс/см² | 1000 л/мин |
| Температура окружающей среды | От −50 до +50 °C |
| Относительная влажность | 95% |
| Климатическое исполнение | УХЛ(ХЛ), категории размещения 1–5 по ГОСТ 15150-69 |
| Рабочее положение | Вертикальное, допустимое отклонение ±20° |
| Материал корпуса | Алюминиевый сплав |
| Масса базового узла УН-80 | Не более 8,5 кг |
| Габаритные размеры базового узла УН-80 | Диаметр по ручкам до 370 мм, высота до 320 мм, ширина до 200 мм |
| Длина выходного патрубка базового узла УН-80 | 60 мм |
Порядок подключения
Для подключения узла открывают кулачковые эксцентриковые зажимы, снимают крышку, устанавливают сливной патрубок рукава автоцистерны и фиксируют его кулачковыми зажимами. После открытия сливного устройства на автоцистерне поток нефтепродукта открывает поплавковый клапан, и топливо поступает в резервуар.
После окончания операции слива поплавковый клапан закрывается. Отсоединение сливного шланга выполняют в обратной последовательности.
Обслуживание
При эксплуатации необходимо регулярно осматривать детали узла наполнения. По паспорту базового узла УН-80 осмотр выполняют не реже одного раза в месяц.
Подбор перед заказом
Перед заказом необходимо сверить исполнение узла, наличие ЭМК или муфты МС-80 в комплекте, условный проход линии, схему наполнения резервуара, требования проектной документации и совместимость с рукавом автоцистерны.
Если узел подбирается для замены установленного оборудования, желательно передать фото действующего узла, маркировку, схему подключения и данные по линии наполнения резервуара.
