Описание

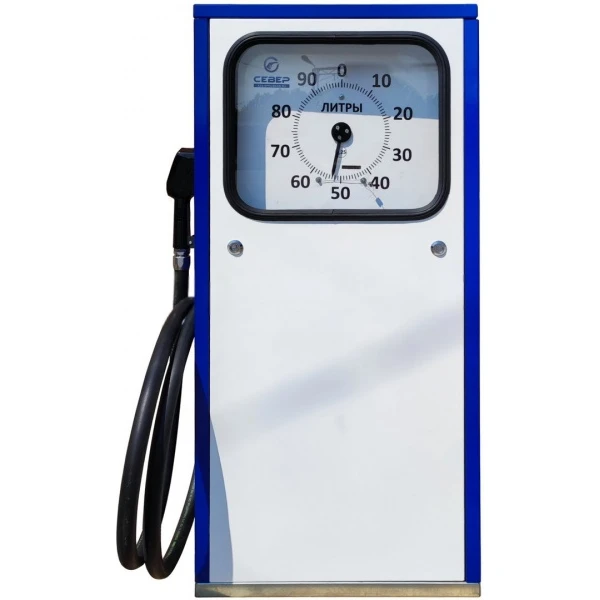

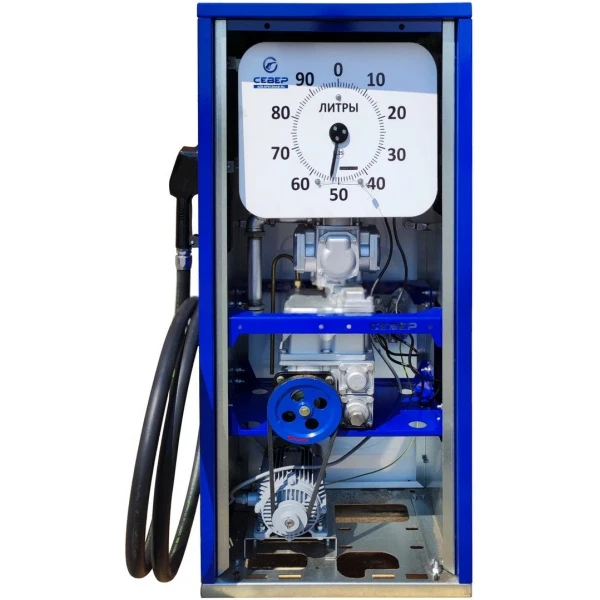

ТРК Север 111-МС-М — топливораздаточная колонка в прямоугольном моноблочном корпусе со всасывающей гидравликой и стрелочным механическим отсчётным устройством. Предназначена для измерения и отпуска светлых нефтепродуктов в топливные баки транспортных средств.
Область применения
Север 111-МС-М применяют на АЗС, ведомственных заправочных пунктах, автопарках, складах ГСМ, промышленных площадках и объектах, где требуется отпуск бензина, дизельного топлива, керосина и других совместимых светлых нефтепродуктов.
Колонка рассчитана на один вид топлива и один раздаточный рукав. Всасывающая гидравлика позволяет использовать ТРК в составе заправочного комплекса с резервуаром и технологической линией подачи топлива.
Назначение
ТРК Север 111-МС-М обеспечивает выдачу топлива с измерением объёма отпуска. Стрелочное механическое отсчётное устройство применяется для отображения разовой выдачи и суммарного учёта без электронной индикации. Модель подходит для объектов, где требуется простая, ремонтопригодная колонка с механическим отображением показаний.
Особенности
- прямоугольный моноблочный корпус;
- один вид топлива;
- один раздаточный рукав;
- всасывающая самовсасывающая гидравлика;
- стрелочное механическое отсчётное устройство;
- варианты номинального расхода 50 или 80 л/мин;
- применение для светлых нефтепродуктов с вязкостью 0,55–40 мм²/с;
- подходит для АЗС, ведомственных заправок, автопарков и складов ГСМ;
- возможность эксплуатации в климатическом исполнении У1 или ХЛ1 в зависимости от комплектации.
Технические характеристики
| Параметр | Значение |
| Тип изделия | топливораздаточная колонка |
| Модель | Север 111-МС-М |
| Назначение | измерение и отпуск светлых нефтепродуктов |
| Рабочие среды | бензин, дизельное топливо, керосин и другие совместимые светлые нефтепродукты |
| Вязкость отпускаемого топлива | 0,55–40 мм²/с |
| Количество видов топлива | 1 |
| Количество раздаточных рукавов | 1 |
| Тип гидравлики | всасывающая / самовсасывающая |
| Тип отсчётного устройства | стрелочное механическое |
| Номинальный расход | 50 или 80 л/мин, в зависимости от исполнения |
| Предел допускаемой основной относительной погрешности при нормальных условиях | ±0,25% |
| Предел допускаемой основной относительной погрешности при условиях, отличных от нормальных | ±0,5% |
| Дискретность отображения разового учёта | 1 л для стрелочного исполнения |
| Верхний предел суммарного учёта | до 999999 л для распространённого исполнения |
| Длина раздаточного рукава | не менее 4 м в распространённом исполнении |
| Система фильтрации | одноступенчатая |
| Тонкость фильтрования | не более 20 мкм для распространённого исполнения |
| Электропитание | трёхфазная сеть 380 В, 50 Гц |
| Диапазон рабочих температур для исполнения У1 | от -40 до +50 °C |
| Диапазон рабочих температур для исполнения ХЛ1 | от -60 до +50 °C |
| Относительная влажность воздуха | от 30 до 100% |
| Атмосферное давление | 84–106,7 кПа |
Монтаж и применение
ТРК Север 111-МС-М устанавливают на подготовленное основание с подключением к технологическому трубопроводу, электропитанию и системе управления в соответствии с проектом АЗС или заправочного пункта. При монтаже необходимо обеспечить герметичность топливной линии, правильную установку фильтрующего элемента, заземление и свободный доступ к узлам обслуживания.
Эксплуатация и обслуживание
Эксплуатация колонки допускается при исправной гидравлической системе, герметичных соединениях, корректной работе отсчётного устройства и соблюдении допустимой погрешности измерения. Запрещается работа без фильтрующего элемента, при превышении допустимой погрешности и во время слива топлива в резервуар.
Применение и подбор
При подборе ТРК Север 111-МС-М учитывают требуемую производительность 50 или 80 л/мин, тип топлива, схему резервуара, длину всасывающей линии, климатическое исполнение, тип управления, требования к учёту и условия эксплуатации объекта. Для АЗС, автопарков и складов ГСМ колонку подбирают вместе с резервуарным оборудованием, фильтрацией, запорной арматурой, рукавом, раздаточным краном и системой управления отпуском топлива.
Варианты исполнения
- Тип гидравлики
- Всасывающая
- Производительньость
- 50 л/мин, 80 л/мин
