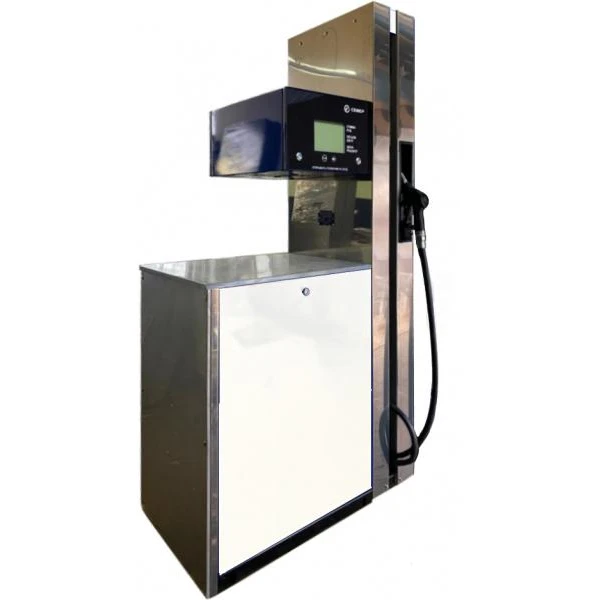

ТРК Север 520 — топливораздаточная колонка напорного типа для выдачи жидкого моторного топлива на автозаправочных станциях. Исполнение применяется с погружным или внешним насосом и предназначено для измерения объёма топлива динамическим методом при отпуске через раздаточные рукава.
Назначение
Колонки топливораздаточные «СЕВЕР» предназначены для измерения объёма жидкого моторного топлива при его выдаче с учётом требований учётно-расчётных операций. Модель 520 относится к многорукавным колонкам в корпусе L-типа с напорной гидравликой.
В напорной схеме в гидравлическом блоке колонки отсутствует встроенный всасывающий насос или моноблок. Подача топлива выполняется от погружного или внешнего насоса, после чего топливо проходит через фильтр тонкой очистки, измеритель объёма, электромагнитный клапан, разрывную муфту, раздаточный шланг, индикатор потока и раздаточный кран.
Область применения
- автозаправочные станции общего пользования;
- ведомственные и коммерческие топливные объекты;
- линии выдачи бензина, дизельного топлива и керосина;
- АЗС с погружными или внешними насосами;
- модернизация и замена топливораздаточного оборудования.
Особенности
- напорная гидравлическая схема;
- корпус L-типа;
- 2 раздаточных рукава;
- исполнение для одного вида топлива;
- номинальный расход 50 л/мин через один кран;
- электронное отсчётное устройство;
- возможность исполнения со светодиодными или жидкокристаллическими индикаторами;
- работа в составе системы дистанционного управления АЗС.
Технические характеристики
| Параметр | Значение |
| Назначение | Измерение и выдача жидкого моторного топлива на АЗС |
| Модель | СЕВЕР 520-50 |
| Виды топлива | Бензин, дизельное топливо, керосин |
| Количество видов топлива | 1 |
| Гидравлическая система | Напорная, для работы с погружным или внешним насосом |
| Количество раздаточных рукавов | 2 |
| Номинальный расход через один рукав | 50 ± 5 л/мин |
| Наименьший расход | 5 л/мин |
| Минимальная доза выдачи | 2 л |
| Пределы допускаемой основной относительной погрешности при нормальных условиях | ±0,25% |
| Пределы допускаемой основной относительной погрешности при условиях, отличных от нормальных | ±0,5% |
| Пределы допускаемой погрешности при измерении минимальных доз | ±0,5% |
| Тип отсчётного устройства | Электронное, СДИ или ЖКИ в зависимости от исполнения |
| Длина раздаточного рукава | Не менее 4 м |
| Тонкость фильтрования | Не более 60 мкм, по заказу 20 мкм |
| Дискретность дозирования | 0,01 л |
| Вязкость топлива | От 0,55 до 40 сСт |
| Давление на входе для напорного типа | 0,15–0,2 кгс/см² |
| Напряжение питания | 380 В ±10% |
| Частота сети | 50 ±1 Гц |
| Максимальная потребляемая мощность | Не более 1,6 кВА |
| Температура окружающего воздуха | От −40 до +50 °C |
| Относительная влажность воздуха | От 30 до 100% |
| Полный срок службы | 12 лет |
Рабочие температуры топлива
| Топливо | Диапазон температуры |
| Бензин | От −40 до +35 °C |
| Дизельное топливо и керосин | От +40 до −40 °C или до температуры помутнения/кристаллизации топлива |
Принцип работы напорной ТРК
Оператор АЗС задаёт дозу через систему дистанционного управления. При снятии раздаточного крана автоматически включается погружной насос и открываются каналы электромагнитного клапана.
Топливо через фильтр тонкой очистки поступает в измеритель объёма. Отсчётное устройство подсчитывает выданную дозу и отображает данные на индикаторах. В момент совпадения заданной и фактически выданной дозы электродвигатель погружного насоса отключается, а электромагнитный клапан закрывается.
Состав гидравлической схемы
- фильтр;
- генератор импульсов;
- измеритель расхода;
- электромагнитный клапан;
- разрывная муфта;
- раздаточный шланг;
- индикатор потока;
- раздаточный кран.
Эксплуатационные ограничения
ТРК предназначена для измерения объёма нефтепродуктов: бензина, керосина и дизельного топлива. Применение колонки для измерения других технических жидкостей не допускается.
Эксплуатация колонки во время слива топлива в резервуар запрещена. После заполнения резервуара требуется выдержать время отстоя топлива не менее 30 минут.
Подбор перед заказом
Перед заказом ТРК Север 520 необходимо сверить тип гидравлики, количество рукавов, требуемый расход, вид топлива, тип индикации, совместимость с системой управления АЗС и требования проекта. Для напорного исполнения также важно учитывать параметры погружного или внешнего насоса и давление на входе в колонку.
Варианты исполнения
- Тип гидравлики
- Напорная
