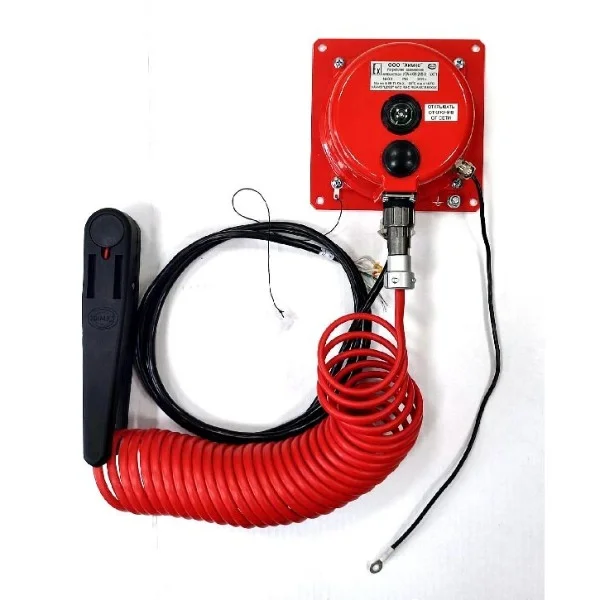

Устройство заземления УЗА-4КМ-24В-01

Устройство заземления УЗА-4КМ-24В-01 — устройство контроля заземления автоцистерн и транспортных ёмкостей при операциях слива и налива нефтепродуктов, топлива, ГСМ и других горючих жидкостей. Применяется для отвода зарядов статического электричества и снижения риска искрообразования на постах слива-налива.

Область применения

УЗА-4КМ-24В-01 используют на нефтебазах, складах ГСМ, АЗС, наливных пунктах, терминалах, химических предприятиях и промышленных площадках. Устройство устанавливают на постах слива-налива, где требуется контроль электрического соединения автоцистерны с заземляющим контуром.

Исполнение 24 В удобно для объектов, где питание цепей автоматики, сигнализации и блокировок выполняется от низковольтного источника. При исправной цепи заземления устройство подаёт световой сигнал и может использоваться в составе схемы разрешения технологической операции. При нарушении заземления устройство применяется для запрета слива или налива.

Назначение

УЗА-4КМ-24В-01 предназначено для постоянного контроля сопротивления заземляющей цепи при сливе и наливе нефтепродуктов. Устройство контролирует подключение заземляющего зажима к автоцистерне, проверяет исправность цепи и формирует сигнал для блокировки насоса или включения в систему управления постом слива-налива.

Особенности

• контроль заземления автоцистерн и транспортных ёмкостей;
• применение при сливе и наливе нефтепродуктов, топлива и ГСМ;
• исполнение с питанием 24 В;
• контроль сопротивления заземляющей цепи не более 10 Ом;
• световая сигнализация состояния заземления;
• блок контроля заземления и сигнализации БКЗС-24В-01;
• комплект владельца автоцистерны КВА-КП-М в составе устройства;
• степень защиты IP65;
• взрывозащищённое исполнение для применения на объектах слива-налива;
• подходит для нефтебаз, складов ГСМ, АЗС, терминалов и наливных пунктов.

Технические характеристики

Монтаж и применение

Устройство устанавливают на посту слива-налива с подключением к источнику питания 24 В, заземляющему контуру, заземляющему проводнику автоцистерны и цепям управления технологическим оборудованием. Перед началом операции зажим комплекта владельца автоцистерны подключают к металлической части транспортной ёмкости, после чего блок контроля проверяет сопротивление цепи заземления.

Эксплуатация

Во время слива или налива УЗА-4КМ-24В-01 контролирует состояние заземляющей цепи. При исправном подключении устройство подаёт разрешающий световой сигнал и может включаться в цепь управления насосом или другим исполнительным оборудованием. При нарушении контакта, обрыве проводника или превышении допустимого сопротивления устройство используется для запрета технологической операции.

Обслуживание

При техническом обслуживании проверяют состояние блока БКЗС-24В-01, заземляющего проводника, зажима, кабельной вилки, контактных соединений, крепежа и заземляющего контура. Особое внимание уделяют чистоте контактных поверхностей, целостности изоляции, отсутствию коррозии, механических повреждений и стабильной работе световой сигнализации.

Безопасность

УЗА-4КМ-24В-01 является элементом системы защиты от статического электричества. Слив и налив нефтепродуктов выполняют только при исправном заземляющем проводнике, надёжном контакте зажима с автоцистерной, корректной работе блока контроля и исправных цепях блокировки технологического оборудования.

Применение и подбор

При подборе УЗА-4КМ-24В-01 учитывают тип объекта, рабочую среду, схему поста слива-налива, наличие питания 24 В, длину заземляющего проводника, требования к блокировке насоса, способ включения в систему управления и условия эксплуатации. Для нефтебаз, АЗС, складов ГСМ и терминалов устройство подбирают вместе с комплектом владельца автоцистерны КВА-КП-М, заземляющим проводником, контактным зажимом, блоком контроля, шкафом автоматики и оборудованием технологической линии.
