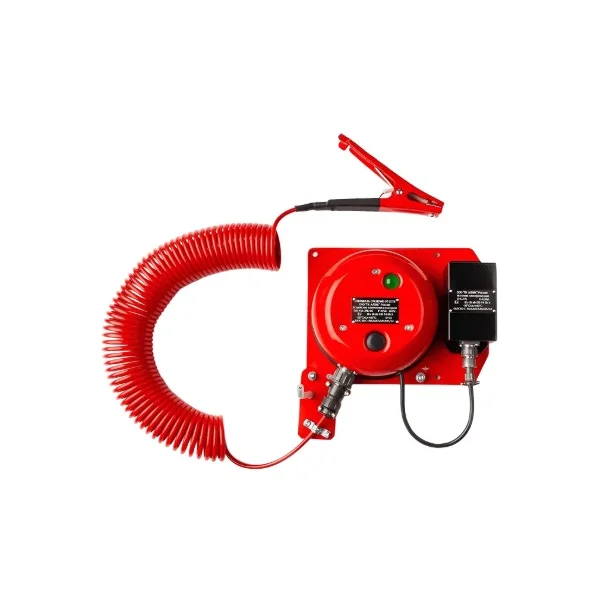

Заземляющее устройство УЗА-2МК-06
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Описание
Заземляющее устройство УЗА-2МК-06 предназначено для заземления автоцистерн и других транспортных емкостей при сливе и наливе нефтепродуктов и других легковоспламеняющихся жидкостей. Устройство отводит заряды статического электричества и одновременно контролирует наличие электрической цепи между заземляющим устройством и автоцистерной.
Область применения
УЗА-2МК-06 применяется на АЗС, нефтебазах, сливоналивных эстакадах, топливных терминалах и других объектах, где выполняются операции слива или налива нефтепродуктов и ЛВЖ из транспортных емкостей.
Исполнение 06 оснащено автономным источником электропитания, поэтому для работы устройства не требуется постоянное подключение к сети 220 В.
Принцип работы
Перед началом сливоналивной операции зажим заземляющего проводника устанавливается на подготовленный металлический участок автоцистерны. Устройство контролирует электрическое сопротивление цепи и формирует сигнал наличия заземления при допустимом значении сопротивления.
Такой контроль позволяет подтвердить наличие электрического контакта между автоцистерной и системой заземления до начала работы с нефтепродуктом.
Основные особенности
- заземление автоцистерн и других транспортных емкостей;
- контроль наличия цепи «УЗА — автоцистерна»;
- автономный источник электропитания;
- искробезопасный выход источника питания;
- применение при сливе и наливе нефтепродуктов и других ЛВЖ;
- исполнение для эксплуатации во взрывоопасных условиях;
- световая индикация состояния цепи заземления.
Технические характеристики
| Параметр | Значение |
| Модель | УЗА-2МК-06 |
| Тип изделия | устройство заземления и контроля автоцистерн |
| Электропитание | автономный источник с искробезопасным выходом |
| Напряжение источника питания | 6,3 В |
| Емкость аккумуляторных батарей | не менее 3,0 А·ч |
| Максимальный ток потребления | не более 0,06 А |
| Напряжение искробезопасной цепи | не более 6,7 В |
| Ток искробезопасной цепи | не более 0,015 А |
| Сопротивление между контактами зажима для сигнала «Заземление» | не более 100 Ом |
| Сопротивление между клеммой заземления УЗА и зажимом проводника | не более 10 Ом |
| Длина проводника заземления | не менее 6 м |

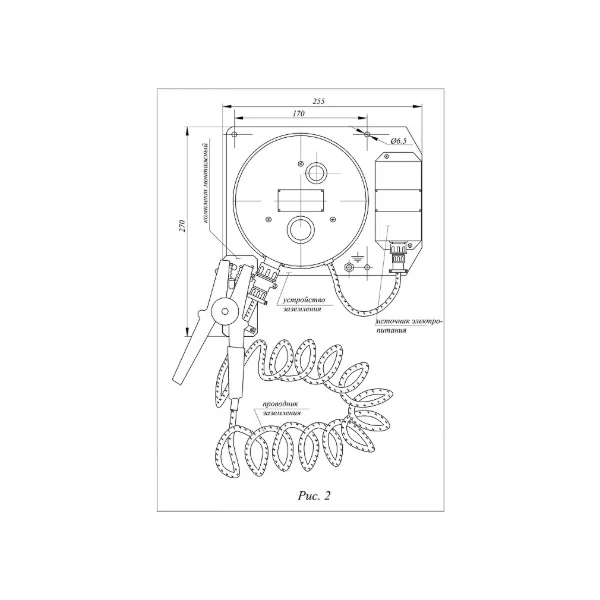

| Габариты устройства заземления | не более 190 × 250 × 70 мм |
| Габариты автономного источника питания | не более 130 × 60 × 45 мм |
| Масса устройства заземления | не более 1,3 кг |
| Масса источника питания | не более 0,6 кг |
| Масса заземляющего проводника | не более 1,2 кг |
| Температура эксплуатации | от −30 до +40 °C |
| Допустимая относительная влажность | до 98 % при +35 °C |
| Срок службы | 6 лет при периодической подзарядке аккумуляторов |
Комплект поставки
- устройство заземления — 1 шт.;
- заземляющий проводник — 1 шт.;
- автономный источник электропитания — 1 шт.;
- зарядное устройство — 1 шт.;
- монтажный комплект — 1 комплект;
- инструкция — 1 экземпляр;
- паспорт — 1 экземпляр.
Монтаж
Устройство рекомендуется устанавливать рядом с местом слива или налива, на высоте 1,5–1,7 м от уровня земли. Корпус УЗА должен быть надежно закреплен и соединен с контуром заземления.
Сопротивление между устройством и контуром заземления должно составлять не более 10 Ом. Место установки зажима на автоцистерне необходимо очистить от краски, загрязнений и коррозии для обеспечения надежного электрического контакта.
Подбор УЗА-2МК-06
Исполнение УЗА-2МК-06 целесообразно применять на объектах, где требуется автономное питание системы контроля заземления. При выборе также следует учитывать длину заземляющего проводника, условия размещения оборудования и требования проекта к организации сливоналивных операций.
Варианты исполнения
- Длина проводника
- 5 м, 10 м, 15 м, 20 м
