Заземляющее устройство УЗА-2МК-04 (220В)
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Описание
Заземляющее устройство УЗА-2МК-04 220В — устройство заземления и контроля автоцистерн при операциях налива и слива нефтепродуктов, ЛВЖ и других горючих жидкостей.
Назначение
УЗА-2МК-04 применяется для отвода зарядов статического электричества от автоцистерн и других транспортных ёмкостей. Одновременно устройство контролирует наличие цепи «заземляющее устройство — автоцистерна» и помогает исключить выполнение операций при отсутствии надёжного заземления.
Модель с питанием 220 В используют на АЗС, нефтебазах, топливных складах, пунктах слива и налива, а также на других объектах, где выполняются операции с нефтепродуктами и требуется контроль заземления транспортной ёмкости.
Область применения
- АЗС и мини-АЗС;
- топливные склады и нефтебазы;
- пункты налива и слива нефтепродуктов;
- автоцистерны и транспортные ёмкости;
- объекты хранения и перекачки ЛВЖ;
- системы, где требуется блокировка процесса при отсутствии заземления.
Особенности
- питание от сети 220 В промышленной частоты;
- контроль цепи заземления автоцистерны;
- искробезопасная цепь с напряжением не более 12 В;
- выходной контакт для блокировки процесса налива или слива;
- проводник заземления длиной не менее 5 м;
- работа при температуре окружающей среды от −40 до +40 °C;
- применение во взрывоопасных зонах при соблюдении требований проекта и инструкции.
Технические характеристики
| Параметр | Значение |
| Модель | УЗА-2МК-04 220В |
| Тип изделия | заземляющее устройство для автоцистерн |
| Назначение | заземление и контроль цепи заземления автоцистерны |
| Питание | 220 В промышленной частоты |
| Отклонение напряжения питания | +10 / −15% |
| Ток потребления | не более 0,02 А |
| Потребляемая мощность | не более 6 ВА |
| Напряжение искробезопасной цепи | не более 12 В |
| Ток искробезопасной цепи | не более 0,025 А |
| Сопротивление между клеммой заземления и зажимом проводника | не более 10 Ом |
| Сопротивление срабатывания сигнала «Заземление» | не более 100 Ом |
| Сопротивление изоляции между цепями питания и корпусом | не менее 20 МОм |
| Нагрузочная способность выходного контакта блокировки | до 220 В, 50 ±1 Гц, ток до 1 А |
| Длина проводника заземления | не менее 5 м |
| Длина кабеля электропитания | не менее 0,7 м |

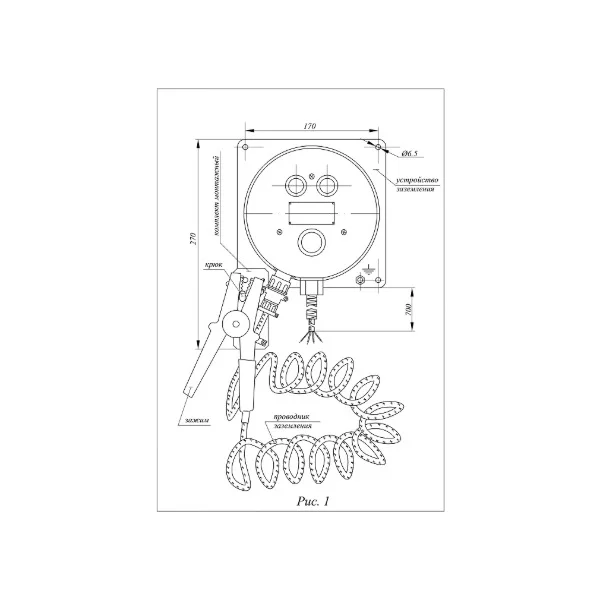

| Габаритные размеры устройства | не более 190×190×70 мм |
| Масса устройства | не более 1,3 кг |
| Масса проводника заземления | не более 1,2 кг |
| Условная наработка на отказ | не менее 5000 включений |
| Срок службы | 6 лет |
| Температура окружающей среды | от −40 до +40 °C |
| Относительная влажность | до 98% при +35 °C |
| Внутренний код | 8806 |
Принцип работы
Перед началом налива или слива зажим проводника заземления подключают к подготовленной контактной площадке автоцистерны. Устройство контролирует электрическую цепь между автоцистерной и контуром заземления.
При наличии корректной цепи устройство формирует сигнал «Заземление». Если контакт отсутствует или сопротивление цепи превышает допустимое значение, устройство не подтверждает готовность к операции и может использоваться для блокировки процесса налива или слива через выходной контакт.
Комплект поставки
- устройство заземления;
- проводник заземления;
- монтажный комплект;
- инструкция;
- паспорт.
Подбор и эксплуатация
При подборе УЗА-2МК-04 220В необходимо учитывать схему объекта, наличие питания 220 В, требования к блокировке налива или слива, длину проводника заземления и место установки устройства.
Перед эксплуатацией важно подготовить контактную площадку на автоцистерне, обеспечить чистоту зажима и соединений, а также соблюдать требования инструкции и проекта по заземлению оборудования во взрывоопасной зоне.
Варианты исполнения
- Длина проводника
- 5 м, 10 м, 15 м, 20 м
