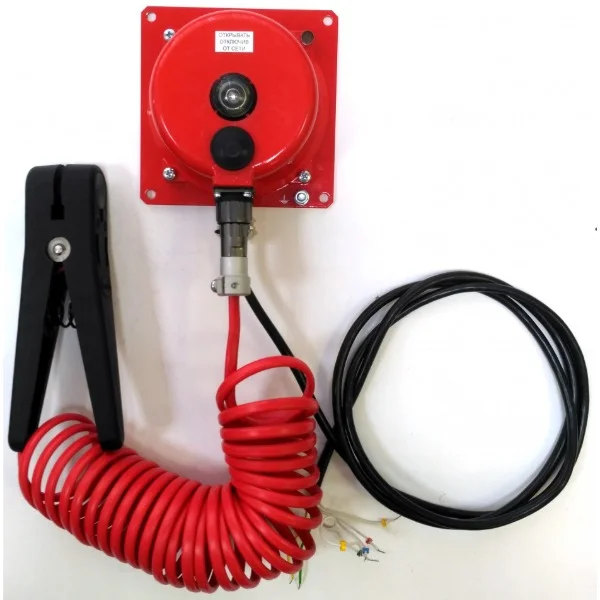

Устройство заземления УЗА-4КМ-01

Устройство заземления УЗА-4КМ-01 — устройство контроля заземления автоцистерн и транспортных ёмкостей при операциях слива и налива нефтепродуктов, горючих жидкостей и других технологических сред. Применяется для отвода зарядов статического электричества и снижения риска искрообразования при работе с автоцистернами.

Область применения

УЗА-4КМ-01 используют на нефтебазах, складах ГСМ, АЗС, наливных пунктах, терминалах, химических предприятиях и промышленных площадках. Устройство устанавливают на постах слива-налива, где требуется контроль электрического соединения автоцистерны с заземляющим контуром.

Устройство применяется при работе с автоцистернами, бензовозами, транспортными ёмкостями и оборудованием, где возможно накопление статического электричества. При исправной цепи заземления УЗА-4КМ-01 подаёт световой сигнал и может разрешать работу насосного или другого исполнительного оборудования. При нарушении цепи устройство используется для блокировки технологической операции.

Назначение

УЗА-4КМ-01 предназначено для постоянного контроля сопротивления заземляющей цепи при сливе и наливе нефтепродуктов. Устройство контролирует подключение заземляющего зажима к автоцистерне, проверяет исправность искробезопасных цепей и формирует сигнал для блокировки насоса или включения в комплексную систему управления.

Особенности

• контроль заземления автоцистерн и транспортных ёмкостей;
• применение при сливе и наливе нефтепродуктов, топлива и горючих жидкостей;
• контроль сопротивления заземляющей цепи не более 10 Ом;
• световая сигнализация состояния заземления;
• проверка исправности искробезопасных цепей;
• проверка корректного подключения заземляющего зажима к цистерне;
• две пары контактов для блокировки насоса и встраивания в систему управления;
• питание от сети 220 В;
• комплектуется блоком контроля заземления и комплектом владельца автоцистерны;
• подходит для нефтебаз, складов ГСМ, АЗС, терминалов и наливных пунктов.

Технические характеристики

Монтаж и применение

Устройство устанавливают на посту слива-налива с подключением к сети питания, заземляющему контуру, заземляющему проводнику автоцистерны и цепям управления технологическим оборудованием. Перед началом операции зажим комплекта владельца автоцистерны подключают к металлической части транспортной ёмкости, после чего блок контроля проверяет сопротивление цепи заземления.

Эксплуатация

Во время слива или налива УЗА-4КМ-01 контролирует состояние заземляющей цепи. При исправном подключении устройство подаёт разрешающий световой сигнал и может замыкать цепи управления насосом или другим исполнительным оборудованием. При нарушении контакта, обрыве проводника или превышении допустимого сопротивления устройство используется для запрета технологической операции.

Обслуживание

При техническом обслуживании проверяют состояние блока БКЗС-М-01, заземляющего проводника, зажима, кабельной вилки, контактных соединений, крепежа и заземляющего контура. Особое внимание уделяют чистоте контактных поверхностей, целостности изоляции, отсутствию коррозии, механических повреждений и стабильной работе световой сигнализации.

Безопасность

УЗА-4КМ-01 является элементом системы защиты от статического электричества. Слив и налив нефтепродуктов выполняют только при исправном заземляющем проводнике, надёжном контакте зажима с автоцистерной, корректной работе блока контроля и исправных цепях блокировки технологического оборудования.

Применение и подбор

При подборе УЗА-4КМ-01 учитывают тип объекта, рабочую среду, схему поста слива-налива, длину заземляющего проводника, требования к блокировке насоса, способ включения в систему управления и условия эксплуатации. Для нефтебаз, АЗС, складов ГСМ и терминалов устройство подбирают вместе с комплектом владельца автоцистерны КВА-КП-М, заземляющим проводником, контактным зажимом, блоком контроля, шкафом автоматики и оборудованием технологической линии.
