Уровнемер ПМП-118

Преобразователь для измерения и контроля параметров жидких сред — оборудование для контроля уровня, температуры, плотности, объёма и массы жидких некристаллизующихся сред в резервуарах и ёмкостях, в том числе на взрывоопасных объектах.

Область применения

Преобразователь предназначен для измерения и контроля параметров жидких некристаллизующихся сред, включая взрывоопасные среды, находящиеся в резервуарах и ёмкостях.

Оборудование применяется в системах автоматизации объектов нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности при учётно-расчётных и технологических операциях.

Основные объекты эксплуатации: АЗС, нефтебазы, НПЗ, опасные производственные объекты, транспортные резервуары, автоцистерны, железнодорожные цистерны, системы автоматизации пищевой и химической промышленности, а также коммунальной сферы.

Преимущества

• Передача обработанных значений измеренных параметров.
• Интеграция в различные системы телематики.
• Антивандальный корпус из алюминиевого сплава или коррозионностойкой стали.
• Взрывобезопасное исполнение для применения на опасных производственных объектах.
• Инверсное исполнение для монтажа в дно резервуара.
• Непрерывная самодиагностика.
• Транзитное подключение.
• Простое применение и ввод в эксплуатацию.
• Транспортное исполнение для передвижных резервуаров, включая морские и речные суда.
• Выбор устройств крепления защитных оболочек кабеля: металлорукавов, бронекабелей и труб.

Описание

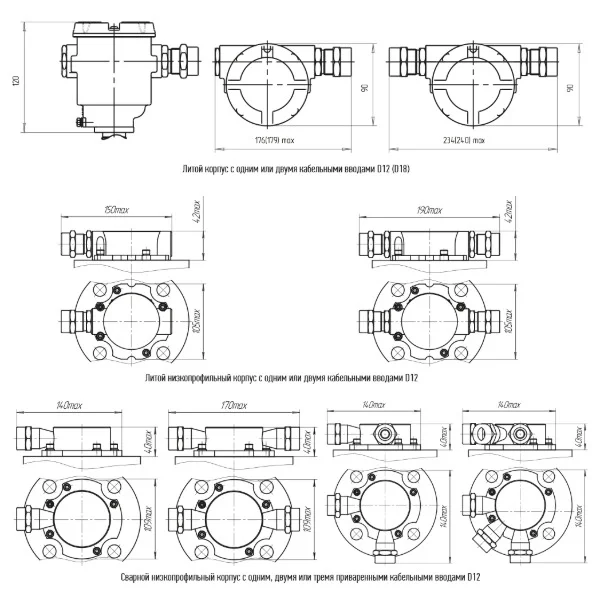

Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием и окрашивается порошковой краской. По заказу корпус может быть выполнен из коррозионностойких сталей 12Х18Н9ТЛ или 12Х18Н10Т.

Конструкция предусматривает внешний и внутренний зажимы заземления, один или два кабельных ввода, а также возможность комплектации различными устройствами крепления защитных оболочек кабеля. Электронная плата с клеммами для подключения размещена внутри корпуса, доступ к ней осуществляется через съёмную крышку.

Крепление к резервуару изготавливается в соответствии с требованиями заказчика. В направляющей из коррозионностойкой стали 12Х18Н10Т установлен чувствительный элемент с датчиками температуры.

Измерение уровня жидкости основано на воздействии магнита, расположенного в поплавке, на магниточувствительные контакты в направляющей. При изменении уровня поплавок перемещается по направляющей и вызывает замыкание герконов.

Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и их соединением через резисторы по схеме резистивного делителя напряжения. Цепи делителя подключены к плате блока управления.

Кроме измерения уровня и температуры, преобразователь рассчитывает среднюю температуру среды, плотность, объём и массу. Также устройство выдаёт управляющие сигналы при достижении заданных значений параметров и при возникновении неисправности.
