Уровнемер СЕНС УМВ НПП СЕНСОР — волноводный рефлекс-радарный микроволновой TDR-уровнемер для непрерывного измерения уровня жидких сред и уровня раздела двух жидких сред в резервуарах. Прибор преобразует измеренное значение в унифицированный токовый сигнал 4–20 мА и цифровой сигнал на базе протокола HART.
Область применения
СЕНС УМВ применяется для измерения уровня жидких сред с диэлектрической проницаемостью не менее 1,6 в емкостях и резервуарах. Уровнемер используется в современных системах АСУТП, РСУ и ПАЗ на объектах химической и нефтехимической промышленности, в машиностроении и судостроении. Основные объекты эксплуатации — предприятия добычи и переработки нефти и газа, включая НПЗ, ГПК и ГХК.
Преимущества
- Волноводный рефлекс-радарный принцип измерения TDR.
- Непрерывное измерение уровня жидкости и уровня раздела двух жидких сред.
- Передача данных через выходной сигнал 4–20 мА и протокол HART.
- Двухпроводное подключение для интеграции в промышленные системы контроля.
- Измерение от торца волновода.
- Широкий диапазон температуры рабочей среды.
- Рабочее давление до 32 МПа в зависимости от исполнения.
- Сейсмостойкость 9 баллов по шкале MSK-64.
- Взрывозащищенные исполнения для эксплуатации на промышленных объектах.
- Возможность применения со стержневым, тросовым или коаксиальным волноводом.
Описание
Принцип работы уровнемера СЕНС УМВ основан на измерении времени распространения электромагнитного импульса по волноводу. Импульс отражается от поверхности контролируемой среды или от границы раздела двух жидкостей, после чего прибор определяет расстояние до поверхности и вычисляет уровень.

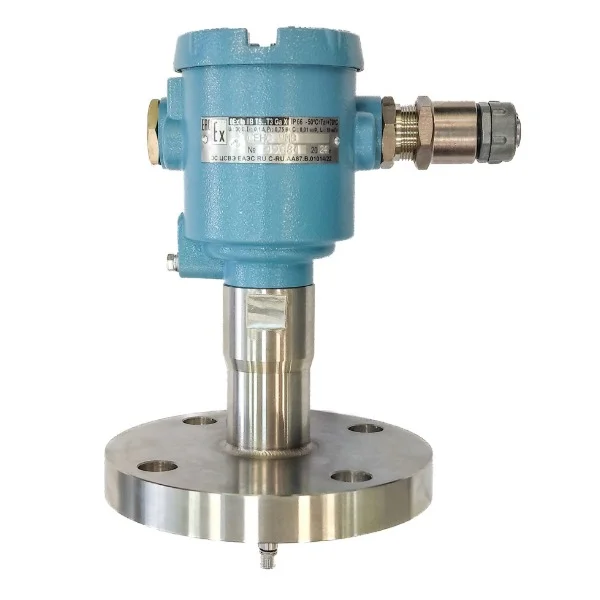

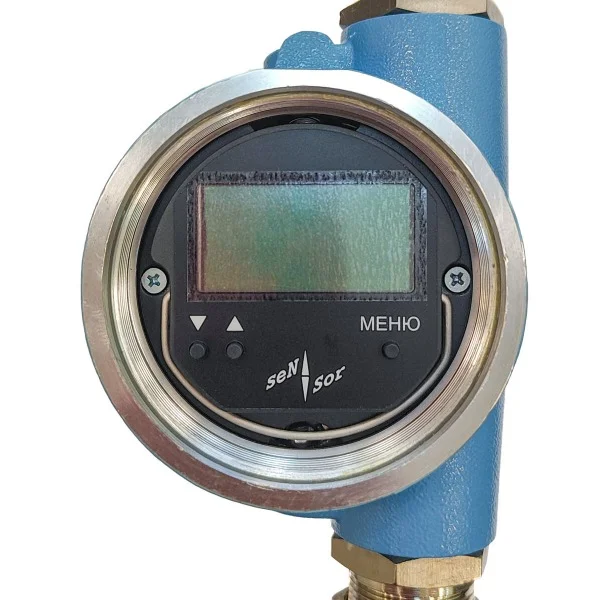

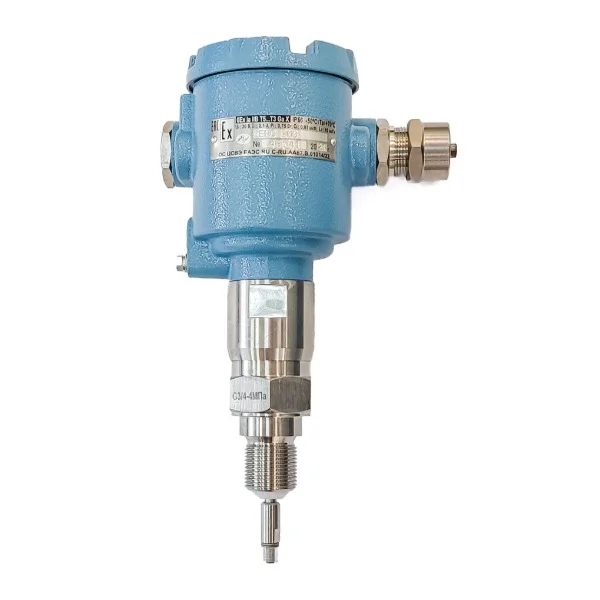

Корпус уровнемера изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием и порошковой окраской. По заказу корпус может выполняться из коррозионностойких сталей. Уровнемер оснащается электронным блоком, клеммами для подключения, внешним и внутренним зажимами заземления, одним или двумя кабельными вводами. Крепление к резервуару выполняется через фланцевое или резьбовое устройство.
Технические характеристики
| Тип изделия | Волноводный рефлекс-радарный микроволновой TDR-уровнемер |
| Бренд | НПП СЕНСОР |
| Артикул | СЕНС УМВ |
| Измеряемая величина | Уровень жидкости, уровень раздела двух жидких сред |
| Диэлектрическая проницаемость измеряемой среды | Не менее 1,6 |
| Выходной сигнал | 4–20 мА, HART |
| Тип подключения | Двухпроводное |
| Типы волноводов | Стержневой, тросовый, коаксиальный |
| Диапазон измерений для стержневого и коаксиального волновода | от 0 до 6 м |
| Диапазон измерений для тросового волновода | от 0 до 15 м |
| Погрешность измерений уровня | от ±2 мм, в зависимости от исполнения и условий измерения |
| Погрешность преобразования уровня в токовый сигнал 4–20 мА | ±0,03 % |
| Погрешность измерений уровня раздела сред | ±10 мм, ±15 мм, ±20 мм |
| Диапазон температуры окружающей среды | от -50 до +70 °C |
| Диапазон температуры измеряемой среды | от -196 до +450 °C |
| Рабочее давление измеряемой среды | до 32 МПа |
| Напряжение питания без встроенного индикатора или с выключенной подсветкой | от 12 до 30 В DC |
| Напряжение питания со встроенным индикатором при включенной подсветке | от 18 до 30 В DC |
| Потребляемая мощность | Не более 0,75 Вт |
| Степень защиты | IP66 |
| Сейсмостойкость | 9 баллов по шкале MSK-64 |
| Исполнение по устойчивости к механическим воздействиям | М6 по ГОСТ 30631-99 |
| Масса уровнемера | Не более 50 кг |
| Средняя наработка на отказ | Не менее 100 000 ч |
| Номер в Госреестре средств измерений | 87642-22 |
| Межповерочный интервал | 1 год для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года для уровнемеров с погрешностью свыше ±3 мм и уровнемеров, работающих при избыточном давлении |
