Уровнемер СЕНС УР3

Уровнемер СЕНС УР3 НПП СЕНСОР — радарный радиоволновой уровнемер для измерения уровня жидких сред в технологических и товарных резервуарах. Прибор работает в металлической успокоительной трубе, установленной в резервуаре, и применяется при учетно-расчетных и технологических операциях. Область применения СЕНС УР3 предназначен для контроля уровня жидких сред…

Цена и заказ

Цена
Цена по запросу
Статус
Цена по запросу
Как заказать
Положить в корзину, оформить быстрый заказ или запросить КП.
Условия
Доставка по РФ и СНГ, гарантия 12 месяцев, техническая поддержка и проверка комплектации менеджером.
Связаться с менеджером

Изображения

Уровнемер СЕНС УР3
Уровнемер СЕНС УР3, изображение 2
Уровнемер СЕНС УР3, изображение 3

Основные данные

Внутренний код
8929
Артикул
СЕНС УР3
Бренд
НПП СЕНСОР

Разделы каталога

Описание

Уровнемер СЕНС УР3 НПП СЕНСОР — радарный радиоволновой уровнемер для измерения уровня жидких сред в технологических и товарных резервуарах. Прибор работает в металлической успокоительной трубе, установленной в резервуаре, и применяется при учетно-расчетных и технологических операциях.

Область применения

СЕНС УР3 предназначен для контроля уровня жидких сред в резервуарах, где измерение выполняется внутри металлической успокоительной трубы. Уровнемер подходит для объектов хранения, учета и технологической обработки жидких продуктов, включая промышленные и топливные резервуарные парки. Прибор выпускается во взрывозащищенном и невзрывозащищенном общепромышленном исполнении.

Преимущества

  • Бесконтактное радиоволновое измерение уровня жидких сред.
  • Работа в металлической успокоительной трубе для стабильного контроля уровня в резервуаре.
  • Максимальное измеряемое расстояние до 25 м.
  • Поддержка интерфейсов СЕНС, RS-485 с протоколом Modbus RTU и 4-20 мА с протоколом HART.
  • Дискретность измерения уровня 0,1 мм.
  • Наличие защиты от неправильного включения полярности.
  • Взрывозащищенное и общепромышленное исполнение для разных условий эксплуатации.
  • Корпус из алюминиевого сплава с порошковой окраской, по заказу — из коррозионностойкой стали.
  • Варианты исполнения с разными устройствами крепления, рупором антенны и модулем индикации.

Описание

Уровнемер СЕНС УР3 состоит из корпуса и антенны, смонтированной на устройстве крепления. Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием и окрашивается порошковой краской. По заказу возможно изготовление корпуса из коррозионностойких сталей 12Х18Н9ТЛ или 12Х18Н10Т.

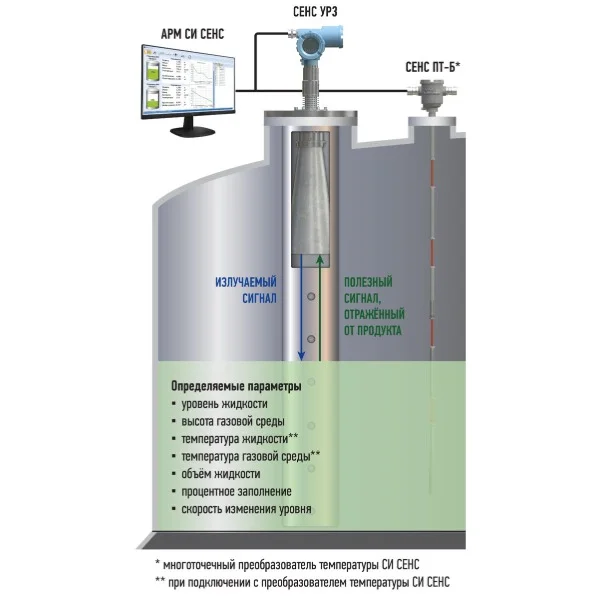

Внутри корпуса установлен электронный модуль с клеммным зажимом для подключения и блокировочным переключателем. Антенна излучает радиоволны высокой частоты внутри успокоительной трубы в направлении поверхности измеряемой среды. Прибор принимает отраженный сигнал, определяет расстояние до поверхности жидкости и рассчитывает уровень относительно базовой высоты установки уровнемера в резервуаре.

Технические характеристики

Тип изделия Радарный радиоволновой уровнемер
Бренд НПП СЕНСОР
Артикул СЕНС УР3
Метод измерения Радиоволновой частотный дальномер с линейной частотной модуляцией ЛЧМ/FMCW
Измеряемая среда Жидкие среды
Условия измерения В металлической успокоительной трубе, установленной в резервуаре
Интерфейсы и протоколы СЕНС (СЕНС), RS-485 (Modbus RTU), 4-20 мА (HART)
Максимальное измеряемое расстояние 25 000 мм
Минимальное измеряемое расстояние 800 мм
Пределы допускаемой погрешности измерений уровня для цифровых кодированных выходных сигналов ±3 мм, ±5 мм, ±10 мм в зависимости от варианта исполнения
Пределы допускаемой основной погрешности преобразования уровня в токовый сигнал 4-20 мА ±0,05 % от диапазона
Дискретность измерений уровня 0,1 мм
Допустимое напряжение питания от 8 до 50 В DC
Защита от неправильного включения полярности Есть
Потребляемая мощность Не более 2,5 Вт
Климатическое исполнение по ГОСТ 15150 УХЛ1
Диапазон температуры окружающего воздуха от -50 до +70 °C
Диапазон температуры контролируемой среды на установочном фланце от -50 до +150 °C
Рабочее давление Не более 2,5 МПа
Относительная диэлектрическая проницаемость среды Не менее 1,8
Группа механического исполнения по ГОСТ 30631 М6
Диапазон излучаемых частот от 4,5 до 6,5 ГГц
Степень защиты по ГОСТ 14254 IP66
Маркировка взрывозащиты 0/1 Ex ia/db IIB T6...T3 Ga/Gb X
Назначенный срок службы 15 лет
Средняя наработка на отказ Не менее 100 000 ч
Масса Не более 12...50 кг в зависимости от варианта исполнения
