Уровнемер ПМП-128

Уровнемер ПМП-128 НПП СЕНСОР — составной герконовый уровнемер для измерения и контроля уровня, уровня раздела сред, температуры, объема, плотности и массы жидких некристаллизующихся сред. Прибор применяется в резервуарах и емкостях на промышленных объектах, включая системы учета нефтепродуктов, СУГ и других жидких продуктов.

Область применения

ПМП-128 используется для автоматизированного контроля параметров жидких сред в системах измерения, учета и промышленной автоматизации. Уровнемер применяется на нефтебазах, газо- и нефтехранилищах, нефтеналивных терминалах, объектах подготовки и переработки нефти, а также на предприятиях нефтегазовой, химической, коммунально-хозяйственной, пищевой, автомобильной, водной и других отраслей промышленности.

Прибор подходит для учетно-расчетных и технологических операций, сигнализации о достижении критических значений, предотвращения переполнения резервуаров, защиты насосов от сухого хода и автоматического регулирования уровня и температуры.

Преимущества

• Составная конструкция упрощает транспортировку, монтаж и обслуживание уровнемера.
• Диапазон измерения уровня до 30 м позволяет применять прибор в крупных резервуарах.
• Отсутствие мертвых зон измерения в местах сочленения зондов.
• Контроль уровня жидкости, уровня раздела сред и температуры в одном приборе.
• Вычисление объема, плотности и массы продукта для задач учета и автоматизации.
• Поддержка интерфейсов СЕНС и RS-485 с протоколом Modbus RTU.
• Взрывозащищенное исполнение для эксплуатации на опасных производственных объектах.
• Непрерывная самодиагностика состояния прибора.
• Транзитное подключение для удобной интеграции в линии питания и связи.
• Корпус из алюминиевого сплава или коррозионностойкой стали в зависимости от исполнения.

Описание

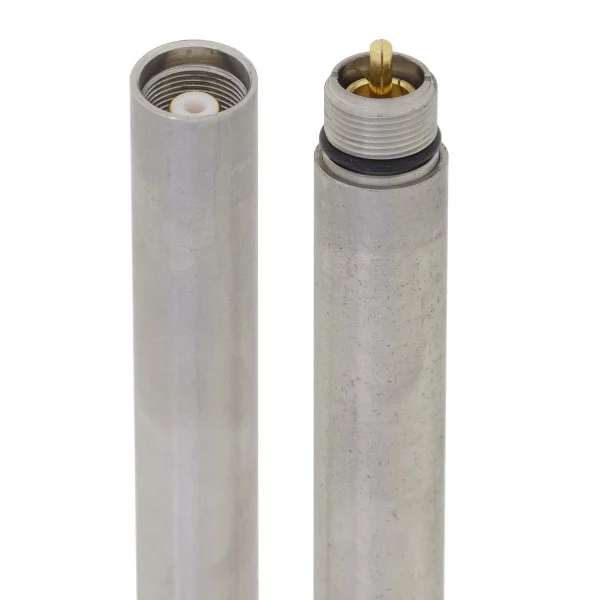

Уровнемер ПМП-128 состоит из корпуса, соединителей, измерительных зондов, заглушки с хомутом и поплавка с магнитами. Длина направляющей формируется из отдельных зондов и соединителей, что позволяет подбирать конфигурацию под высоту резервуара.

Принцип измерения основан на воздействии магнитов поплавка на герконы, расположенные внутри зондов. Поплавок перемещается вместе с изменением уровня жидкости, а электронный блок обрабатывает сигналы и передает измеренные параметры в систему контроля. При комплектации вторым поплавком прибор может измерять уровень раздела сред, например границу между нефтепродуктом и подтоварной водой.

Температура продукта измеряется датчиками, размещенными в зондах. На основе измеренных и заданных данных уровнемер может рассчитывать плотность, объем, массу жидкости, относительное заполнение резервуара, а также параметры жидкой и паровой фаз СУГ.

Технические характеристики

Тип изделия	Составной герконовый уровнемер
Бренд	НПП СЕНСОР
Артикул	ПМП-128
Измеряемые и вычисляемые параметры	Уровень, уровень раздела сред, температура, объем, плотность, масса жидкости
Контролируемые среды	Жидкие некристаллизующиеся среды, нефтепродукты, СУГ
Длина направляющей	от 750 до 30000 мм
Длина измерительного зонда	0,75 / 1,5 / 3 м
Длина соединителя	0,25 / 0,5 / 1 м
Число зондов	от 1 до 10 шт.
Допускаемая основная погрешность измерений уровня	±5 мм
Дискретность измерений уровня	5 мм
Число точек измерения температуры	от 1 до 10 шт., определяется числом зондов
Погрешность измерения температуры	±0,5 °C в диапазоне от -40 до +80 °C; ±2 °C в диапазоне от -50 до -40 °C
Температура контролируемой среды	от -50 до +80 °C
Рабочее давление контролируемой среды	Не более 1,6 / 2,5 МПа, определяется типом поплавка
Число контролируемых значений параметров среды	8
Климатическое исполнение по ГОСТ 15150	УХЛ1*
Диапазон температуры окружающей среды	от -50 до +60 °C
Протяженность линии питания и связи	Не более 1500 м
Выходной сигнал	СЕНС, RS-485
Протоколы	СЕНС, Modbus RTU
Напряжение питания	от 6 до 50 В
Потребляемая мощность	Не более 750 мВт
Степень защиты корпуса по ГОСТ 14254	IP66
Степень защиты зондов и соединителей по ГОСТ 14254	IP68
Маркировка взрывозащиты	0/1Ex ia/db IIB T5 Ga/Gb X
Назначенный срок службы	15 лет
Средняя наработка на отказ	Не менее 100 000 ч
Масса	Не более 50 кг

Комплектация

• Преобразователь магнитный поплавковый ПМП-128.
• Паспорт.
• Руководство по эксплуатации.
• Комплект монтажных частей в соответствии с заказом.
• Методика поверки при необходимости поставки на партию или по требованию заказчика.
