Газоанализатор СЕНС СГ-А3

Газоанализатор СЕНС СГ-А3 — стационарный газоанализатор для непрерывного автоматического измерения довзрывоопасных концентраций горючих углеводородных газов и паров в окружающей атмосфере в диапазоне от 0 до 100 % НКПР. Прибор контролирует превышение заданных порогов срабатывания, сигнализирует о потенциальной опасности взрыва и неисправностях, передавая данные через цифровые, аналоговые и релейные интерфейсы.

Область применения

СЕНС СГ-А3 применяется в системах контроля загазованности на объектах гражданского строительства, химической и нефтехимической промышленности, в машиностроении и судостроении. Газоанализатор подходит для эксплуатации на СПГ- и нефтеналивных терминалах, газоперерабатывающих и газохимических комплексах, нефтеперерабатывающих заводах, газораспределительных и газонаполнительных станциях, АГНКС и других объектах, где требуется контроль горючих газов и паров нефтепродуктов, нефти и спиртов.

Преимущества

• Непрерывный автоматический контроль концентрации горючих углеводородных газов и паров.
• Оптический датчик газа на основе инфракрасной абсорбции, устойчивый к высоким концентрациям, агрессивным и отравляющим веществам.
• Измерение концентрации в диапазоне от 0 до 100 % НКПР с передачей данных по цифровым и аналоговым интерфейсам.
• Поддержка интерфейсов СЕНС, RS-485 с протоколом Modbus RTU, 4-20 мА с протоколом HART и релейных выходов.
• Светодиодная индикация питания, превышения порогов НКПР и неисправностей.
• Местное управление, настройка, калибровка и поверка с помощью совместимых средств настройки.
• Непрерывная самодиагностика для контроля состояния газоанализатора.
• Транзитное подключение и простой ввод в эксплуатацию.
• Возможность монтажа на трубу диаметром от 38 до 68 мм.

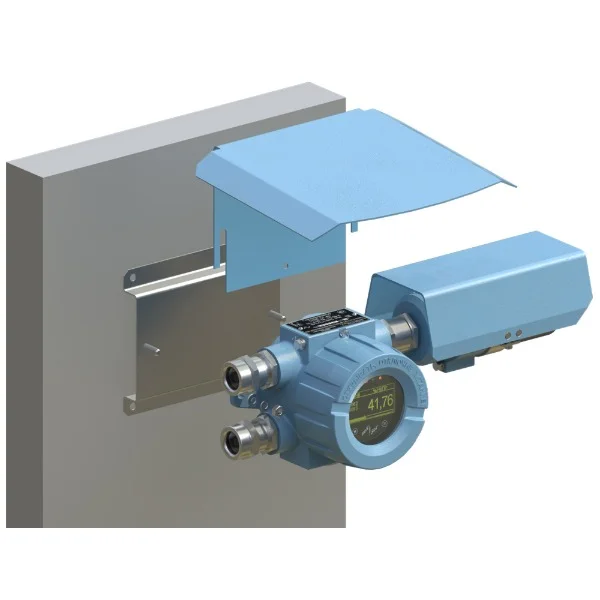

• Защитный козырёк от атмосферных осадков и солнечного воздействия.

Описание

Газоанализатор СЕНС СГ-А3 состоит из электронного блока управления и оптического датчика газа. Корпус блока управления выполнен из алюминиевого сплава АК7ч (АЛ9), имеет окисное фторидное электропроводное покрытие, порошковую окраску, смотровое окно, два кабельных ввода, внешний и внутренний зажимы заземления. Внутри корпуса размещены клеммы для подключения и электронный модуль.

Сигнал оптического датчика, работающего по принципу инфракрасной абсорбции, преобразуется в значение НКПР и передаётся по выбранному интерфейсу. Релейные выходы срабатывают при превышении установленных порогов концентрации, возникновении неисправности или других событий. Красный индикатор отображает превышение пороговых значений НКПР, зелёный указывает на наличие питания, жёлтый сигнализирует о неисправности, превышении максимально допустимого значения НКПР, нестабильном или некачественном питании.
