Клапан обратный ОКН-40 Н
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

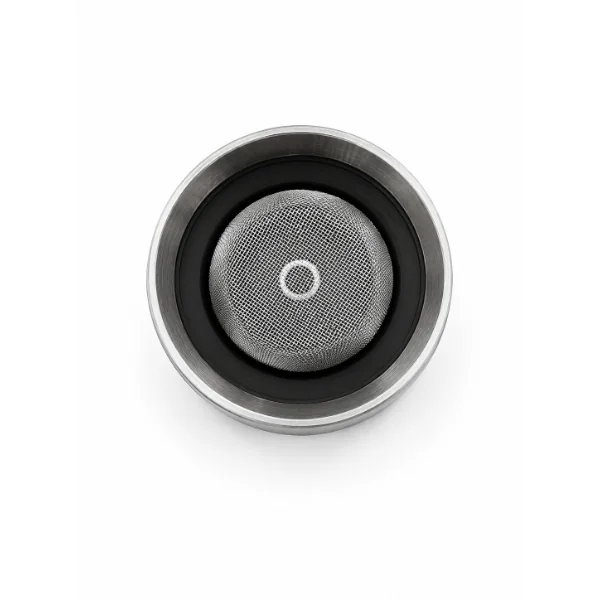

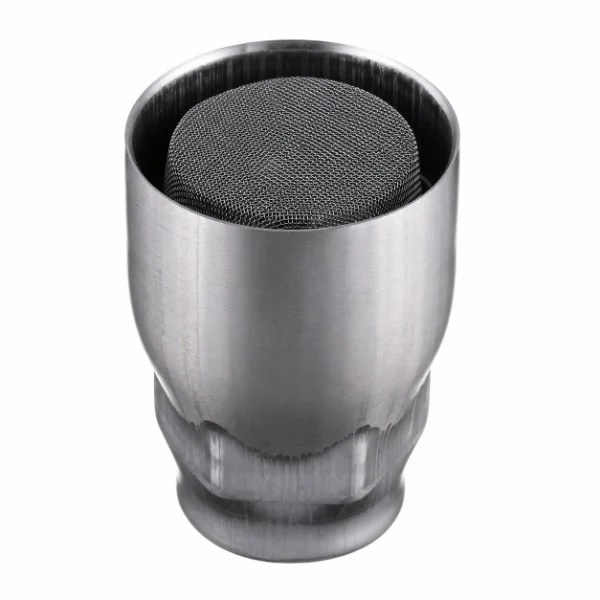

Клапан обратный ОКН-40Н — обратный клапан нижней установки Ду 40 для всасывающего трубопровода линии выдачи технологической системы резервуаров АЗС и объектов нефтепродуктообеспечения.
Назначение
Клапан предназначен для запирания трубопровода при смене направления потока жидкости. Изделие препятствует опорожнению трубопровода и пропускает среду в одном направлении, работая как арматура прямого действия.
Область применения
ОКН-40Н устанавливают на нижнем всасывающем трубопроводе линии выдачи технологической системы резервуаров АЗС и резервуаров опасных производственных объектов нефтепродуктообеспечения.
Технические характеристики
| Тип изделия | клапан обратный ОКН-40Н |
| Тип установки | нижняя |
| Условный диаметр прохода | Ду 40 |
| Пропускная способность при номинальном ходе | не менее 4,8 м³/час |
| Максимальное рабочее давление | 0,6 МПа |
| Давление срабатывания | не более 0,02 МПа |
| Присоединительная резьба | G1 1/2" по ГОСТ 6357-81 |
| Габаритные размеры | диаметр не более 70 мм, высота не более 90 мм |
| Масса | не более 0,4 кг |
| Материал корпуса | 08Х18Н10Т |
| Материал фильтра | сетка 08Х18Н10Т, 500 мкм |
| Материал пружины | коррозионностойкая высокопрочная пружинная проволока |
| Климатическое исполнение | УХЛ, категория размещения 5 по ГОСТ 15150-69 |
| Рабочий температурный интервал | от -50 до +50 °C |
| Класс герметичности | АА по ГОСТ Р 54808-2011 |
| Комплектность | клапан в сборе, паспорт |
| Гарантийный срок | 12 месяцев со дня продажи |
Преимущества
- подходит для нижнего всасывающего трубопровода линии выдачи резервуаров АЗС;
- препятствует обратному движению жидкости и опорожнению трубопровода;
- нержавеющее исполнение корпуса 08Х18Н10Т;
- встроенный фильтр из сетки 08Х18Н10Т;
- рабочее давление до 0,6 МПа;
- работает в температурном диапазоне от -50 до +50 °C.
Эксплуатация
При эксплуатации рекомендуется осматривать тарелку клапана, сетку и пружину не реже одного раза в 2 года. Монтаж, хранение и транспортировка должны выполняться с учетом требований паспорта изделия.
Что уточнить при заказе
Перед поставкой рекомендуется уточнить наличие, цену, комплектацию, дату выпуска, паспорт изделия и требования к монтажу для конкретного объекта.
Варианты исполнения
- Материал
- Нержавеющая сталь
- Условный диаметр прохода
- Ду 40
