Клапан обратный ОКВ-50

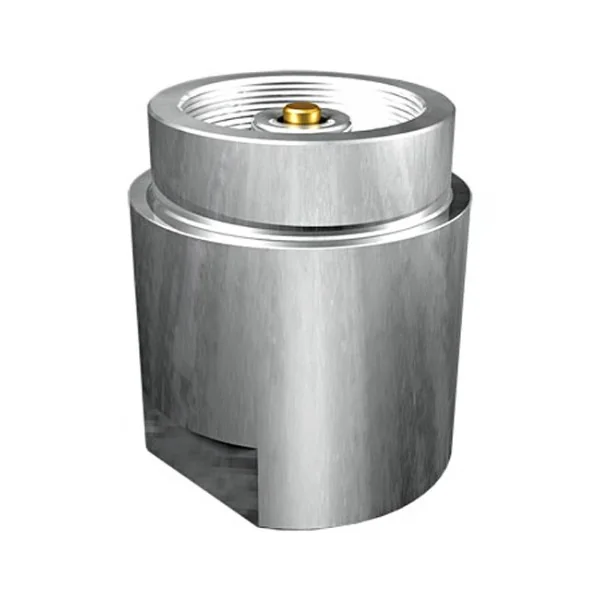

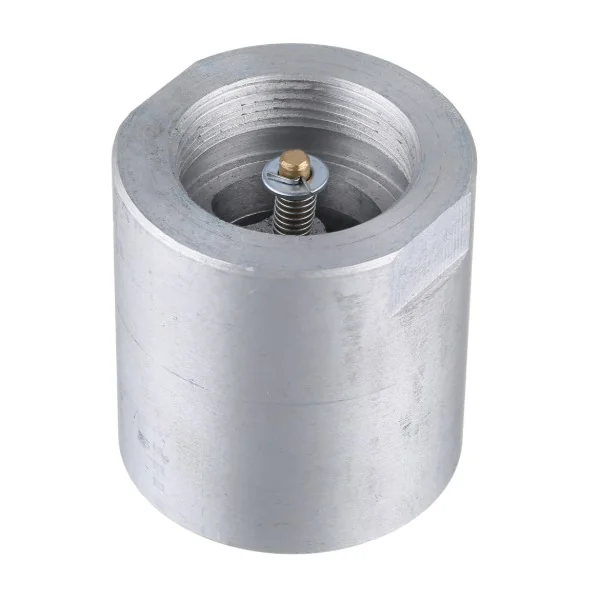

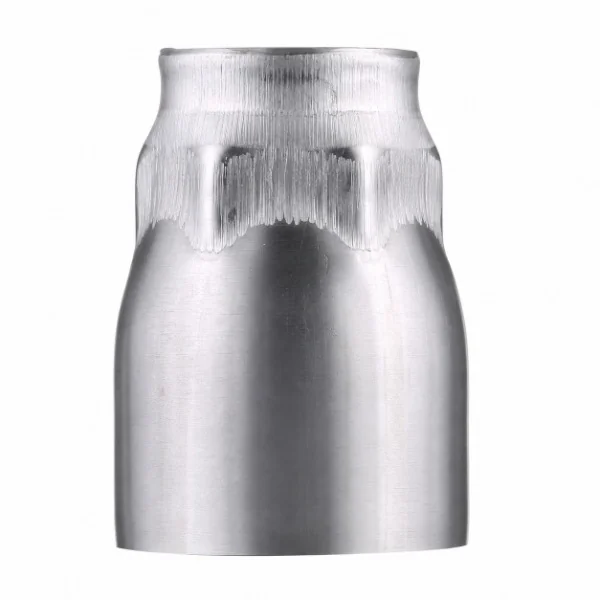

Клапан обратный ОКВ-50, фото 1Клапан обратный ОКВ-50, фото 2Клапан обратный ОКВ-50, фото 3
В наличии Внутренний код: 9039

Клапан обратный ОКВ-50

Внутренний код 9039
Варианты исполнения: Материал: Алюминий; Условный диаметр прохода: Ду 50
Используйте страницу как карточку подбора: сверяйте характеристики, документацию и совместимость перед покупкой.

Запчасти

Уточняется.

Документация

Описание

Клапан обратный ОКВ-50 — обратный клапан верхней установки Ду 50 для трубопроводов технологической системы резервуаров АЗС и объектов нефтепродуктообеспечения.

Назначение

Клапан предназначен для запирания трубопровода при смене направления потока жидкости. Изделие устанавливают на трубопровод для предотвращения обратного движения жидкости.

Область применения

ОКВ-50 применяют в составе трубопроводных систем резервуаров АЗС, топливозаправочных комплексов и других объектов, где требуется обратный клапан верхней установки с условным проходом Ду 50.

Технические характеристики

Тип изделия клапан обратный ОКВ-50
Тип установки верхняя
Условный диаметр прохода Ду 50
Назначение запирание трубопровода при смене направления потока жидкости
Пропускная способность при номинальном давлении не менее 0,08 л/мин
Максимальное рабочее давление 0,6 МПа
Давление срабатывания не более 0,02 МПа
Класс герметичности В по ГОСТ Р 54808-2011
Габаритные размеры диаметр не более 70 мм, высота не более 72 мм
Масса не более 0,55 кг
Рабочий температурный интервал от -50 до +50 °C
Материал корпуса нужно уточнить по исполнению поставки
Присоединение присоединительная резьба, возможно межфланцевое размещение
Комплектность клапан в сборе, паспорт
Гарантийный срок 12 месяцев со дня продажи

Преимущества

  • подходит для верхней установки на трубопроводе технологической системы резервуаров АЗС;
  • препятствует обратному движению жидкости;
  • срабатывает автоматически при изменении направления потока;
  • рассчитан на рабочее давление до 0,6 МПа;
  • работает в температурном диапазоне от -50 до +50 °C;
  • поставляется с паспортом изделия.

Эксплуатация

Клапан обеспечивает запирание трубопровода при изменении направления потока в соответствии с указанным классом герметичности. Хранение, монтаж и эксплуатация должны выполняться с учетом требований паспорта изделия.

Что уточнить при заказе

Перед поставкой рекомендуется уточнить наличие, цену, материал исполнения, тип присоединения, комплектацию и применимость к конкретной технологической схеме объекта.

Варианты исполнения

Материал
Алюминий
Условный диаметр прохода
Ду 50
