Гермоввод D 63/75
Внутренний код
9076
Используйте страницу как карточку подбора: сверяйте характеристики, документацию и совместимость перед покупкой.
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Уточняется.
Документация
Документы доступны по запросу.
Описание
Гермоввод D 63/75 — комплект для герметичного ввода трубопровода через стенку технологического отсека резервуара, кабельного приямка ТРК или отсека линии наполнения.
Область применения
Гермоввод применяется при монтаже трубопроводов на объектах топливной инфраструктуры. Уплотнительная манжета устанавливается в месте прохода трубы через стенку, кольца-фланцы фиксируют узел с двух сторон, а червячный хомут обеспечивает прижим манжеты к трубопроводу.
Особенности исполнения
- типоразмер D 63/75;
- два кольца-фланца для установки с обеих сторон стенки;
- червячный хомут для фиксации манжеты;
- крепёж и инструкция по монтажу входят в комплект.
Технические характеристики
| Параметр | Значение |
| Наименование | Гермоввод D 63/75 |
| Типоразмер | D 63/75 |
| Назначение | Герметичный ввод трубопровода через стенку отсека или приямка |
Комплектация
| Элемент комплекта | Количество |

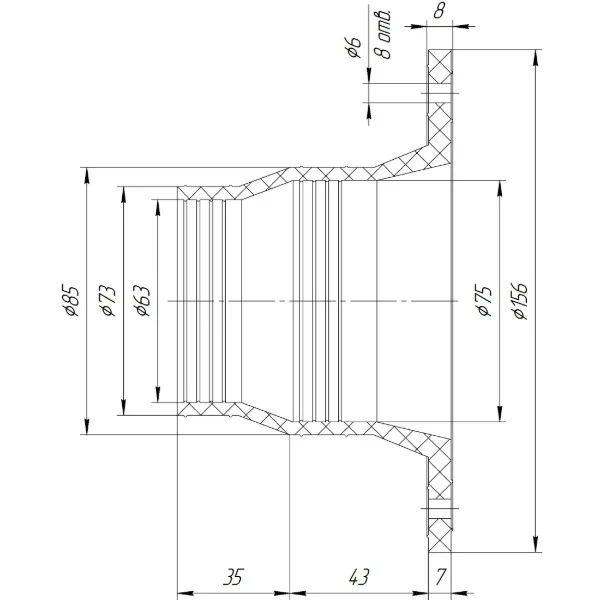

| Резиновая уплотнительная манжета с отверстиями | 1 шт. |

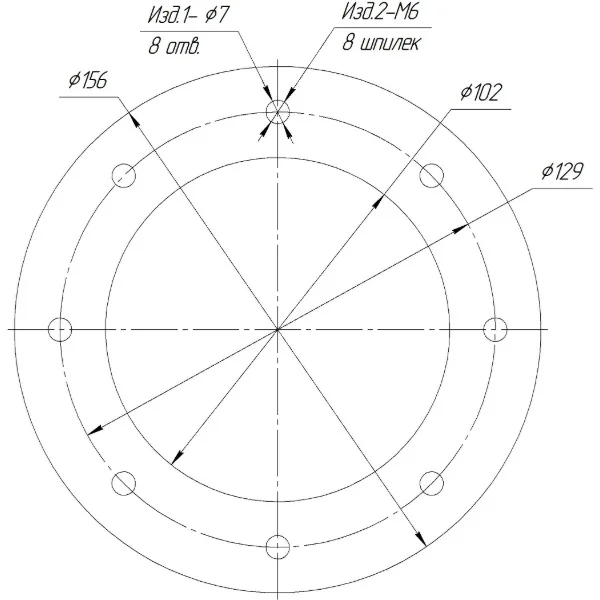

| Кольцо-фланец с отверстиями | 2 шт. |
| Хомут червячный | 1 шт. |
| Болты | 8 шт. |
| Гайки | 8 шт. |
| Прорезиненные шайбы | 8 шт. |
| Инструкция по монтажу | 1 шт. |
| Упаковка | 1 шт. |
Подбор и монтаж
Перед установкой необходимо проверить соответствие типоразмера гермоввода наружному диаметру трубопровода и параметрам монтажного отверстия. Монтаж выполняется в соответствии с инструкцией, входящей в комплект.
