Гермоввод D 50/63/75
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Гермоввод D 50/63/75 — комплект для герметичного ввода трубопровода через стенку резервуара, технологического отсека или приямка ТРК.
Область применения
Гермоввод применяется при устройстве прохода трубопровода через стенку на объектах топливной инфраструктуры. Типоразмер 50/63/75 позволяет использовать изделие при монтаже труб соответствующего наружного диаметра.
Конструкция

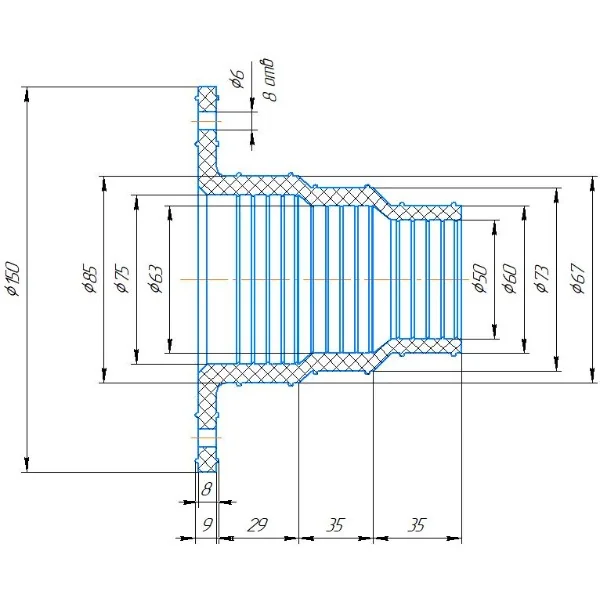

Резиновая уплотнительная манжета фиксируется на стенке двумя кольцами-фланцами. Червячный хомут обеспечивает прижим манжеты к введённой трубе, а прорезиненные шайбы используются в составе фланцевого крепления.
Особенности исполнения
- типоразмер D 50/63/75;
- три рабочих диаметра в одном исполнении;
- два отдельных кольца-фланца;
- хомут, крепёж и инструкция по монтажу входят в комплект.
Технические характеристики
| Параметр | Значение |
| Наименование | Гермоввод D 50/63/75 |
| Типоразмер | D 50/63/75 |
| Рабочие диаметры | 50, 63 и 75 мм |
| Назначение | Герметичный ввод трубопровода через стенку резервуара, отсека или приямка |
Комплектация
| Элемент комплекта | Количество |
| Резиновая уплотнительная манжета с отверстиями | 1 шт. |
| Кольцо-фланец с отверстиями | 2 шт. |
| Хомут червячный | 1 шт. |
| Болты | 8 шт. |
| Гайки | 8 шт. |
| Прорезиненные шайбы | 8 шт. |
| Инструкция по монтажу | 1 шт. |
| Упаковка | 1 шт. |
Подбор и монтаж

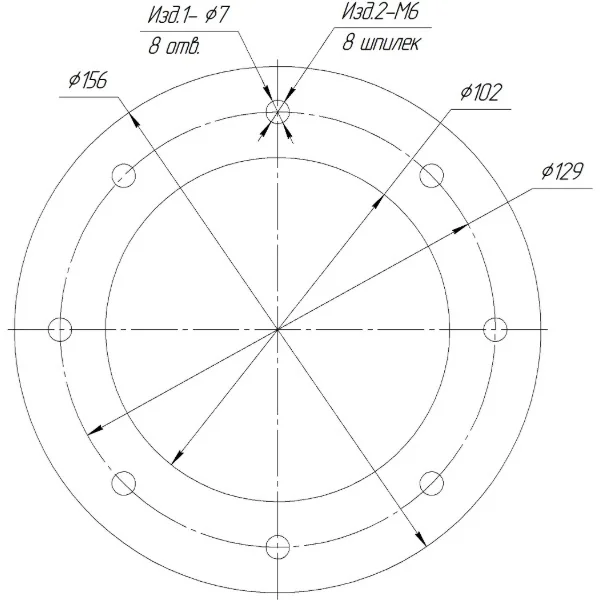

Перед монтажом необходимо определить наружный диаметр вводимой трубы и подготовить отверстие в соответствии с установочными размерами гермоввода. Последовательность сборки и затяжки крепежа следует соблюдать по инструкции, входящей в комплект.
