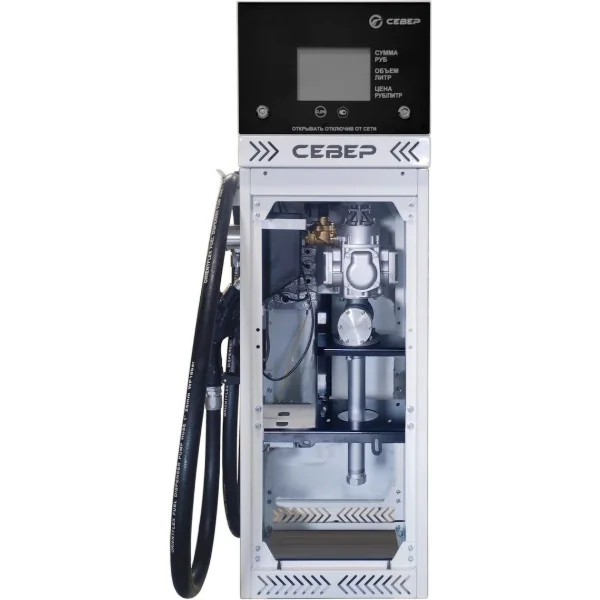

ТРК Север 110-3 — топливораздаточная колонка для измерения объёма жидкого моторного топлива при его выдаче на АЗС и ведомственных заправочных объектах. Модель относится к однорукавным колонкам в прямоугольном корпусе с напорной гидравлической системой.
Назначение
Колонка применяется для отпуска бензина, дизельного топлива и керосина с учётом требований учетно-расчётных операций. Управление выдачей выполняется через систему дистанционного управления: пульт, компьютер или кассовое оборудование.
В напорном исполнении ТРК работает с погружным или внешним насосом. Топливо подается в колонку под давлением, проходит через фильтр тонкой очистки, измеритель объёма и электромагнитный клапан, после чего поступает к раздаточному рукаву и крану.
Особенности исполнения
- один раздаточный рукав;
- прямоугольный корпус;
- напорная гидравлическая система;
- работа с погружным или внешним насосом;
- дистанционное управление выдачей топлива;
- учёт разовой и суммарной выдачи топлива;
- фильтрование топлива перед измерителем объёма.
Технические характеристики
| Параметр | Значение |
| Назначение | Измерение объёма жидкого моторного топлива при выдаче |
| Виды топлива | Бензин, дизельное топливо, керосин |
| Количество видов топлива | 1 — для однорукавного исполнения; нужно уточнить по комплектации |
| Гидравлическая система | Напорная |
| Количество раздаточных рукавов | 1 |
| Номинальный расход через один раздаточный рукав | 50 ±5 или 80 ±8 л/мин — нужно уточнить исполнение |
| Наименьший расход топлива через один рукав | 5 или 10 л/мин — в зависимости от исполнения 50 или 80 л/мин |
| Минимальная доза выдачи топлива | 2 или 10 л — в зависимости от исполнения 50 или 80 л/мин |
| Пределы допустимой относительной погрешности | ±0,25% при нормальных условиях; ±0,5% при условиях, отличных от нормальных |
| Пределы допустимой основной погрешности | ±0,5% при измерении минимальных доз |
| Установленная мощность привода насоса | Нужно уточнить; максимальная потребляемая мощность колонки — не более 1,6 кВА |
| Тип индикации | СДИ, ЖКИ или МС — нужно уточнить исполнение |
| Температура эксплуатации | От −40 до +50 °C для исполнения У1 |
| Габаритные размеры | Нужно уточнить по приложению А для конкретного исполнения |
| Масса | Нужно уточнить по конкретной комплектации |
Состав и работа
В состав однорукавной напорной ТРК входят фильтр, генератор импульсов, измеритель расхода, электромагнитный клапан, разрывная муфта, раздаточный рукав, индикатор потока и раздаточный кран.
После снятия раздаточного крана система включает погружной или внешний насос и электромагнитный клапан. Топливо проходит через фильтр тонкой очистки в измеритель объёма, после чего отсчётное устройство выполняет подсчёт и отображение выданной дозы.
Эксплуатационные ограничения
Колонка предназначена для бензина, керосина и дизельного топлива. Применение для измерения объёма других технических жидкостей запрещено. Эксплуатация без фильтрующего элемента и во время слива топлива в резервуар не допускается.
Что уточнить при заказе
Для корректного подбора необходимо уточнить номинальный расход 50 или 80 л/мин, тип индикации, комплектацию, габаритное исполнение, требования к внешнему или погружному насосу и совместимость с системой управления объекта.
Варианты исполнения
- Тип гидравлики
- Напорная
- Количество сторон индикации
- 1, 2
- Производительность
- 50 л/мин, 80 л/мин
