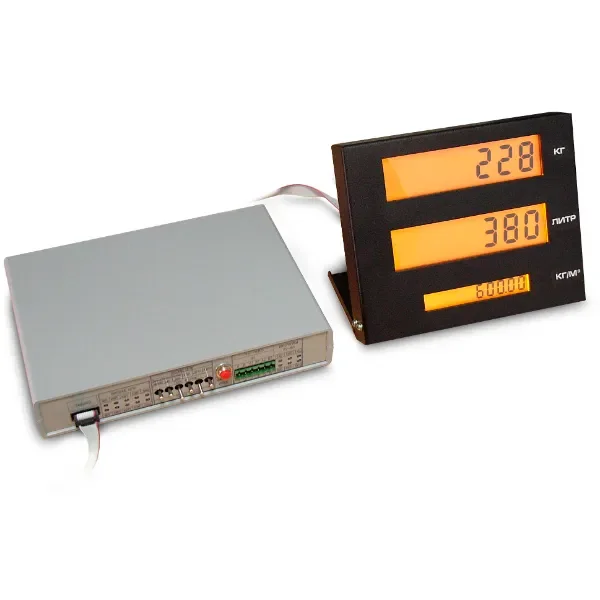

Имитатор Топаз-130-8

Имитатор Топаз-130-8 — специализированное устройство для демонстрации и проверки функциональных возможностей отсчетного устройства Топаз-106К1Е, применяемого в составе измерительных установок нефтебаз. Имитатор используется при разработке и отладке систем управления, проверке пультов, настройке оборудования и обучении технического персонала.

Назначение

Топаз-130-8 позволяет воспроизвести основные режимы работы измерительной установки, оснащенной отсчетным устройством Топаз-106К1Е, без подключения полноценного технологического оборудования.

Устройство применяется разработчиками систем автоматизации, сервисными центрами и персоналом нефтебаз при настройке, диагностике и обучении работе с оборудованием Топаз.

Основные области применения

• разработка и отладка компьютерных систем управления нефтебазами;
• имитация работы измерительной установки с Топаз-106К1Е;
• проверка пультов дистанционного управления Топаз-103М1 НБ;
• проверка обмена данными между системой управления и измерительной установкой;
• обучение специалистов сервисных центров настройке Топаз-106К1Е;
• обучение персонала работе с АСУ «Топаз-Нефтебаза»;
• проверка алгоритмов управления и обработки аварийных состояний.

Что имитирует Топаз-130-8

• задание дозы и отпуск продукта в литрах или килограммах;
• отпуск без заданной дозы в режиме «Предельный налив»;
• работу электронного датчика расхода;
• работу магнитного пускателя насосного агрегата;
• работу клапанов малого и большого расхода либо электроприводной задвижки;
• состояния датчиков предельного наполнения;
• состояние устройства заземления автоцистерны;
• кнопки «Пуск/Стоп» различных типов;
• сигналы обратной связи от насосного оборудования;
• аварийный отпуск продукта.

Работа с измерением массы и плотности

Топаз-130-8 может использоваться при проверке конфигураций, в которых Топаз-106К1Е работает совместно с плотномером или кориолисовым массовым расходомером. Обмен с массомером выполняется по RS-485 с использованием протокола Modbus.

В руководстве производителя указана возможность работы с плотномерами ПЛОТ 3Б и ПЛОТ 3М, а также рядом кориолисовых массомеров Emerson Micro Motion, Optimass, Endress+Hauser Promass и Kem Kuppers TRICOR TCM.

Технические характеристики

Поддерживаемые протоколы

При работе с персональным компьютером программное обеспечение системы управления должно поддерживать один из протоколов, предусмотренных производителем.

• протокол 2-Н для измерительных установок;
• протокол управления ТРК версии 2.0;
• протокол «Топаз»;
• протокол «Топаз-MODBUS».

Индикация и контроль

На передней панели расположены светодиодные индикаторы, позволяющие наблюдать состояние исполнительных механизмов и информационного обмена. Отображаются включение насосного агрегата, клапанов большого и малого расхода, команды звуковой сигнализации и подогрева ЖКИ, а также обмен с системой управления и массомером.

Для вывода информации используется модуль ЖКИ Топаз-160-11. На нем могут отображаться заданная доза, параметры разового отпуска, суммарный счетчик, служебная информация и коды ошибок.

Комплектация

• имитатор Топаз-130-8 — 1 шт.;
• модуль ЖКИ Топаз-160-11 — 1 шт.;
• соединительные розетки предусмотренных типов;
• руководство по эксплуатации.

Подбор и применение

Перед заказом рекомендуется сверить обозначение Топаз-130-8 и артикул ДСМК.423152.001-09. Устройство предназначено прежде всего для работы с Топаз-106К1Е и не является универсальным имитатором любой ТРК или любого отсчетного устройства.

При использовании для разработки программного обеспечения также необходимо заранее определить применяемый протокол обмена и интерфейс подключения системы управления.
