Описание

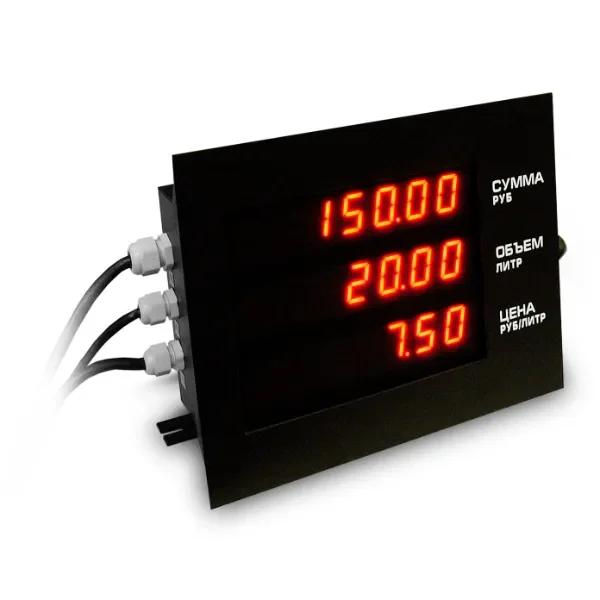

Устройство отсчетное Топаз-106К1М ГАЗ — интерфейсный электронный блок для управления однорукавной газонаполнительной колонкой. Устройство используется при отпуске сжиженного углеводородного газа, управляет исполнительными механизмами ГНК, подсчитывает объем отпуска и отображает количество, цену и итоговую стоимость.
Назначение
Топаз-106К1М ГАЗ устанавливается в однорукавные газонаполнительные колонки и обеспечивает управление процессом отпуска СУГ. Блок взаимодействует с датчиком расхода, датчиком положения раздаточного крана, насосным агрегатом и клапанами колонки.
Для связи с внешней системой управления используется интерфейс RS-485 и протокол управления ТРК версии 2.0.
Основные функции
- управление одним раздаточным рукавом ГНК;
- работа в интерфейсном и ручном режимах;
- подсчет объема отпущенного сжиженного газа;
- расчет и отображение стоимости отпуска;
- индикация цены продукта;
- отображение заданной дозы и режима «до полного бака»;
- управление отсечным клапаном и клапаном снижения расхода;
- управление магнитным пускателем насосного агрегата;
- электронная юстировка газонаполнительной колонки;
- измерение производительности раздаточного рукава;
- отображение суммарного счетчика;
- индикация номера рукава, сетевого адреса, режима работы и ID;
- вывод кодов ошибок;
- сохранение настроек, результатов отпуска и суммарных счетчиков после отключения питания.
Технические характеристики
| Параметр | Значение |
| Модель | Топаз-106К1М ГАЗ |
| Артикул | ДСМК.408842.038 |
| Исполнение | 220 В |
| Тип оборудования | интерфейсное отсчетное устройство ГНК |
| Количество обслуживаемых рукавов | 1 |
| Интерфейс | RS-485 |
| Скорость обмена данными | 4800 бод |
| Протокол управления | протокол управления ТРК, версия 2.0 |
| Тип индикации | трехстрочная светодиодная |
| Количество разрядов | 7 в каждой строке |
| Верхний предел показаний объема | 990,00 л |
| Верхний предел показаний цены | 99,99 руб. |
| Верхний предел показаний стоимости | 98 990,10 руб. |
| Дискретность счета | 0,01 л/имп. |
| Питание датчика расхода | 12 ±0,6 В |
| Напряжение питающей сети | 187–242 В |
| Частота сети | 49–61 Гц |
| Потребляемая мощность | не более 35 В·А |
| Коммутируемый ток выходных реле | до 1 А |
| Рабочая температура | от −40 до +50 °C |
| Относительная влажность | от 30 до 100 % при +25 °C |
| Масса | не более 3 кг |
| Средний срок службы | 12 лет |
Управление и подключение
Устройство получает команды от внешней системы управления по RS-485. По документации производителя в качестве системы управления могут использоваться ПДУ Топаз-103М1, контроллер Топаз-103МК1, миникомпьютер Топаз-158 либо персональный компьютер через устройство согласования интерфейсов.
При работе с компьютером может применяться программное обеспечение «Топаз-АЗС» или другое совместимое ПО, поддерживающее протокол управления ТРК версии 2.0.
Работа с ГНК
Топаз-106К1М ГАЗ управляет отсечным клапаном, клапаном снижения расхода и магнитным пускателем насосного агрегата. Блок обрабатывает сигналы датчика расхода и контролирует процесс выдачи продукта через один раздаточный рукав.
Для двухканального датчика расхода предусмотрен контроль наличия импульсов по каналам, что позволяет диагностировать нарушения работы измерительного узла.
Электронная юстировка
Устройство поддерживает электронную юстировку газонаполнительной колонки. Параметры настройки задаются через систему управления, что позволяет корректировать работу измерительного узла без изменения механических элементов отсчетного блока.
Индикация
Трехстрочное светодиодное табло отображает цену, количество и стоимость отпущенного продукта. В служебных режимах выводятся суммарный счетчик, номер рукава, сетевой адрес, режим работы, ID и коды ошибок.
После отключения питания целая часть значения последнего отпуска может отображаться до 6 минут с пониженной яркостью в мерцающем режиме.
Дополнительное табло
К Топаз-106К1М ГАЗ может подключаться устройство индикации Топаз-160 СДИ, которое используется как дополнительное табло колонки.
Подбор и замена
При заказе необходимо сверить обозначение Топаз-106К1М ГАЗ, артикул ДСМК.408842.038, напряжение исполнения, тип датчика расхода и параметры исполнительных механизмов конкретной ГНК.
В старых конфигурациях газонаполнительных колонок Топаз-106К1М ГАЗ также рассматривался производителем как вариант замены отдельных устаревших отсчетных блоков. Совместимость в каждом случае необходимо проверять по напряжению клапанов, датчику расхода и электрической схеме оборудования.
Модель снята производителем с серийного производства, поэтому при обслуживании действующей ГНК следует учитывать наличие складского остатка, возможность ремонта установленного блока или подбор совместимой замены.
