Описание

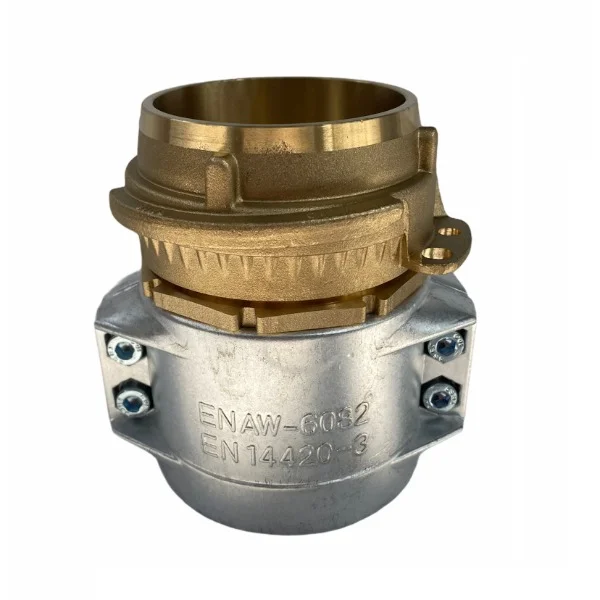

Соединение БРС TW тип VKS — охватываемая часть быстроразъёмного соединения Tankwagen с хвостовиком под рукав. Используется для подключения рукавных линий в системах слива, налива и перекачивания нефтепродуктов, топлива, масел, химических жидкостей и других совместимых сред.
Область применения
Соединение TW тип VKS применяют на автоцистернах, топливозаправщиках, танк-контейнерах, рукавных линиях, узлах слива-налива, нефтебазах, складах ГСМ, АЗС и промышленных объектах. Изделие позволяет быстро подключать рукав к ответной части соединения без длительной разборки резьбовых или фланцевых узлов.
Тип VKS представляет собой ответную охватываемую часть для соединения с муфтой MK. Хвостовик предназначен для установки в рукав и фиксации хомутом соответствующего типаоразмера.
Назначение
Соединение БРС TW тип VKS предназначено для быстрого, плотного и разъёмного подключения рукавной линии к муфте MK. При соединении части VKS с муфтой MK замыкающее кольцо и ручка фиксируют узел, прижимают уплотнение и обеспечивают герметичность соединения.
Особенности
- охватываемая часть соединения TW / Tankwagen;
- исполнение с хвостовиком под рукав;
- соединяется с ответной муфтой MK;
- применяется на рукавных линиях слива и налива;
- подходит для автоцистерн, танк-контейнеров, нефтебаз, складов ГСМ и АЗС;
- соответствует стандарту DIN 28450 / EN ISO 14420-6;
- может изготавливаться из латуни, алюминия или нержавеющей стали;
- подбирается по номинальному размеру DN и внутреннему диаметру рукава;
- используется вместе с хомутами, уплотнениями, крышками и другими элементами TW-системы.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъёмное соединение |
| Тип соединения | TW / Tankwagen |
| Исполнение | VKS |
| Конструктивный тип | охватываемая часть с хвостовиком под рукав |
| Назначение | подключение рукавной линии к муфте MK |
| Ответная часть | MK |
| Стандарт соединения | DIN 28450 / EN ISO 14420-6 |
| Рабочие линии | слив, налив, перекачивание и временное подключение рукавов |
| Рабочие среды линии | нефтепродукты, топливо, масла, химические жидкости и другие совместимые среды |
| Распространённый типоразмер | VKS 80 под рукав 75 мм / 3" |
| Условный проход | DN 80 для распространённого исполнения VKS 80 |
| Материал корпуса | латунь, алюминий или нержавеющая сталь в зависимости от исполнения |
| Материал уплотнения | NBR, EPDM, FKM, PTFE или другое исполнение по рабочей среде |
| Рабочее давление | до 16 бар для распространённых TW-соединений соответствующего исполнения |
| Совместимые элементы | MK, MB, VB, рукава МБС, хомуты, прокладки, цепочки и другие элементы TW-системы |
| Область установки | рукавные линии, автоцистерны, танк-контейнеры, технологические трубопроводы, узлы слива-налива |
Монтаж и применение
Соединение VKS устанавливают на рукавную линию с фиксацией хвостовика хомутом соответствующего размера и исполнения. Перед монтажом проверяют совместимость рукава, чистоту посадочных поверхностей, состояние уплотнения, отсутствие повреждений хвостовика и соответствие материала рабочей среде.
Эксплуатация и обслуживание
При эксплуатации контролируют плотность соединения, отсутствие подтеканий, состояние хвостовика, хомута, уплотнительных элементов и ответной муфты MK. При деформации корпуса, повреждении посадочной поверхности, ослаблении крепления рукава или потере герметичности соединение необходимо обслужить или заменить.
Применение и подбор
При подборе соединения БРС TW тип VKS учитывают номинальный размер DN, внутренний диаметр рукава, материал корпуса, материал уплотнения, рабочую среду, давление линии и совместимость с ответной частью MK. Для линий слива-налива нефтепродуктов соединение VKS подбирают вместе с муфтой MK, крышками MB и VB, рукавами МБС, хомутами, прокладками, цепочками фиксации и запорной арматурой.
