ГРК ТАТСУНО РУС ВМР 511/LPG

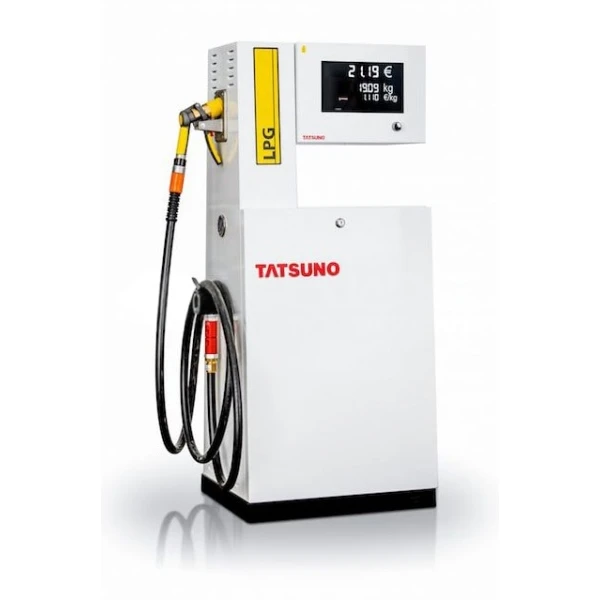

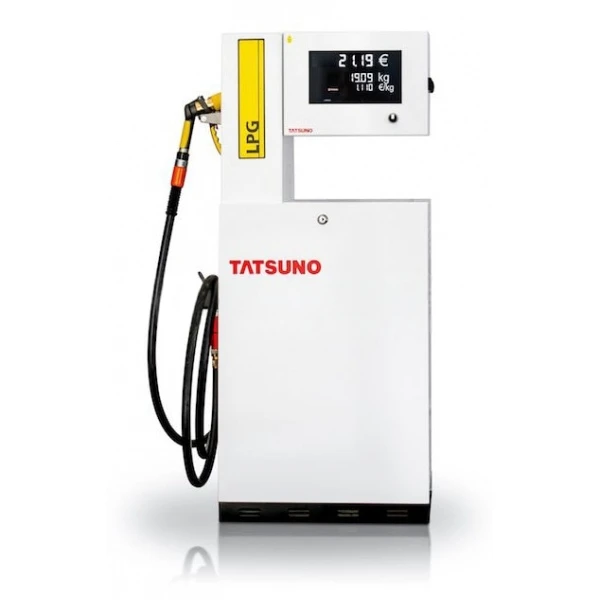

Газораздаточная колонка ТАТСУНО РУС ВМР 511/LPG — однорукавная ГРК для измерения и отпуска сжиженного углеводородного газа при заправке автотранспорта. Колонка предназначена для АГЗС и работает с жидкой фазой пропан-бутановой смеси LPG / СУГ.

Назначение

ВМР 511/LPG предназначена для дозированной заправки автомобильных газовых баллонов сжиженным углеводородным газом.

Колонка имеет одну независимую гидравлическую систему и один раздаточный рукав. В зависимости от исполнения блок индикации может быть односторонним или двусторонним.

Технические характеристики

Гидравлическая система

СУГ подается в колонку насосом, расположенным вне ГРК. Поэтому ВМР 511/LPG относится к оборудованию, работающему от внешней насосной системы АГЗС.

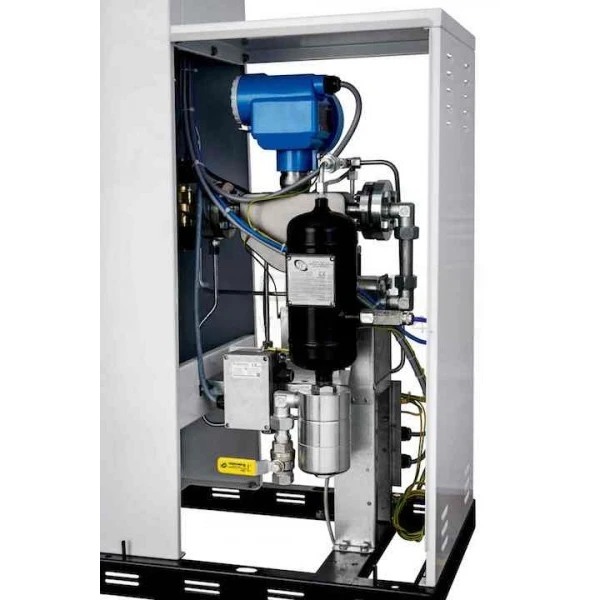

В составе гидравлического узла предусмотрены фильтр, сепаратор, измеритель, обратный клапан жидкой фазы, предохранительная арматура, электромагнитный клапан и смотровой индикатор.

Отделение паровой фазы

Перед измерением СУГ проходит через сепаратор. Газообразная составляющая отделяется и возвращается по обратной линии в резервуар.

Для обратного трубопровода в руководстве указан внутренний диаметр DN 16. Корректная работа обратной линии необходима для точного измерения жидкой фазы СУГ.

Измерительный узел

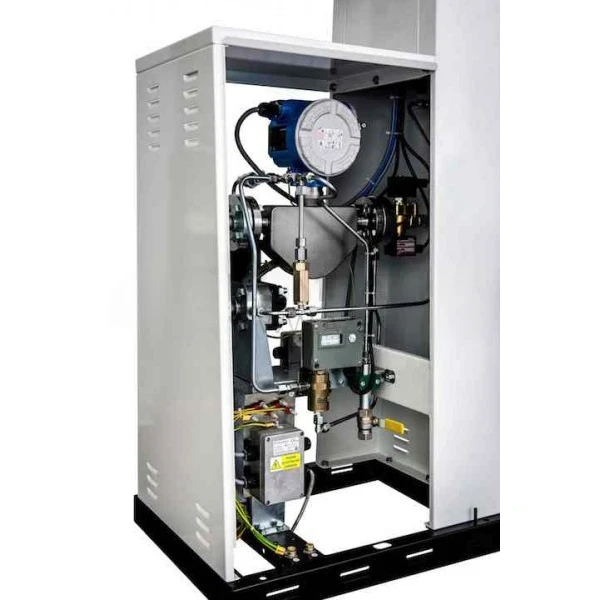

В зависимости от комплектации колонка может оснащаться поршневым измерителем TATSUNO с генератором импульсов либо массовым расходомером LPGmass.

Измерительный сигнал передается в электронное отсчетное устройство, которое рассчитывает и отображает параметры текущей заправки.

Индикация

Электронный блок отображает объем отпущенного СУГ, стоимость заправки и установленную цену за литр.

Для ВМР 511/LPG предусмотрено исполнение с одним дисплеем либо вариант с двумя дисплеями. Наличие второго дисплея не означает наличие второго раздаточного рукава.

Раздаточный рукав и аварийная защита

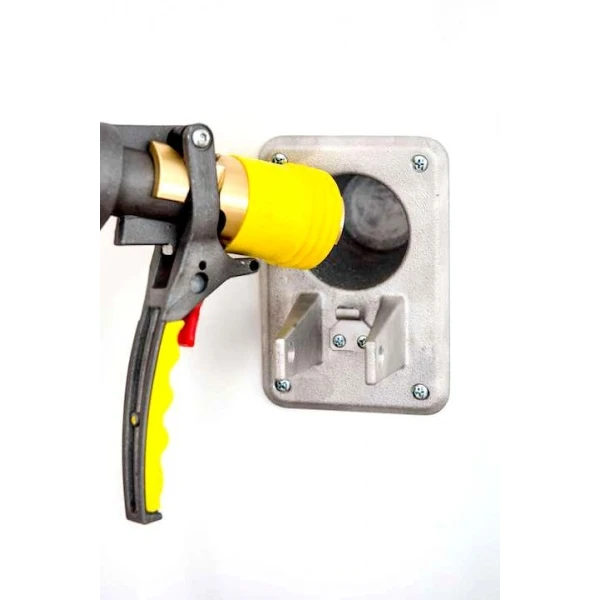

Колонка комплектуется одним раздаточным рукавом с заправочным пистолетом. В линии предусматривается разрывная муфта, которая при аварийном повреждении или отрыве рукава ограничивает выход СУГ.

Давление и защита

Рабочее давление колонки составляет 1,6 МПа, максимальное рабочее — 1,8 МПа. Номинальное давление гидравлической системы составляет 2,5 МПа.

В измерительном узле предусмотрен предохранительный клапан, ограничивающий рост давления путем отвода жидкой фазы обратно в резервуар.

Взрывозащищенное исполнение

ВМР 511/LPG предназначена для эксплуатации на АГЗС во взрывоопасной зоне. Электрооборудование гидравлического модуля выполняется во взрывозащищенном исполнении.

При монтаже необходимо обеспечить защитное заземление и выполнять требования руководства производителя к электрическому подключению и эксплуатации оборудования во взрывоопасной зоне.

Применение

• автомобильные газозаправочные станции;
• стационарные пункты заправки СУГ;
• ведомственные АГЗС;
• транспортные предприятия с собственным парком автомобилей на LPG.

ВМР 511/LPG и ВМР 522/LPG

ВМР 511/LPG имеет одну гидравлическую систему и один раздаточный рукав.

ВМР 522/LPG оснащается двумя независимыми гидравлическими системами и двумя рукавами, что позволяет одновременно заправлять два автомобиля.

Подбор

Перед заказом необходимо уточнить вариант блока индикации, тип измерителя, состав раздаточного оборудования и требования к интеграции с системой управления АГЗС.

При замене существующей колонки рекомендуется сверить полное обозначение ВМР 511/LPG, заводскую табличку и фактическую комплектацию гидравлического узла.
