Описание
Газораздаточная колонка ТАТСУНО РУС ВМР 522/LPG — двухрукавная ГРК для измерения и отпуска сжиженного углеводородного газа при заправке транспортных средств. Колонка оснащается двумя независимыми гидравлическими системами и позволяет одновременно обслуживать два автомобиля.
Назначение
ВМР 522/LPG предназначена для дозированной заправки автомобильных газовых баллонов жидкой фазой пропан-бутановой смеси LPG / СУГ.
Модель имеет два независимых измерительных тракта и два раздаточных рукава. Каждый пост может выполнять самостоятельную операцию отпуска газа.
Технические характеристики
| Параметр | Значение |
| Производитель | ТАТСУНО РУС |
| Модель | ВМР 522/LPG |
| Рабочая среда | СУГ / LPG / пропан-бутановая смесь |
| Количество гидравлических систем | 2 |
| Количество раздаточных рукавов | 2 |
| Одновременная заправка | до 2 автомобилей |
| Максимальный расход одной линии | 50 л/мин |
| Минимальный расход | 5 л/мин |
| Минимальная заправка | 5 л |
| Рабочее давление | 1,6 МПа |
| Максимальное рабочее давление | 1,8 МПа |
| Номинальное давление | 2,5 МПа |
| Основная допускаемая погрешность при нормальных условиях | ±1,0% |
| Питание электронного счетчика | 230 В, 50 Гц |
| Максимальная потребляемая мощность электроники | 200 ВА |
| Температура окружающей среды по руководству | от −20 до +50 °C |
| Температура СУГ по руководству | от −20 до +40 °C |
| Степень защиты электронного блока | IP54 |
Две независимые гидравлические системы
В отличие от однорукавных ВМР 511/LPG и ВМР 513/LPG, модель ВМР 522/LPG содержит две независимые гидравлические системы.
Каждая система имеет собственный измерительный тракт и раздаточный рукав, благодаря чему колонка может одновременно выполнять две операции заправки.

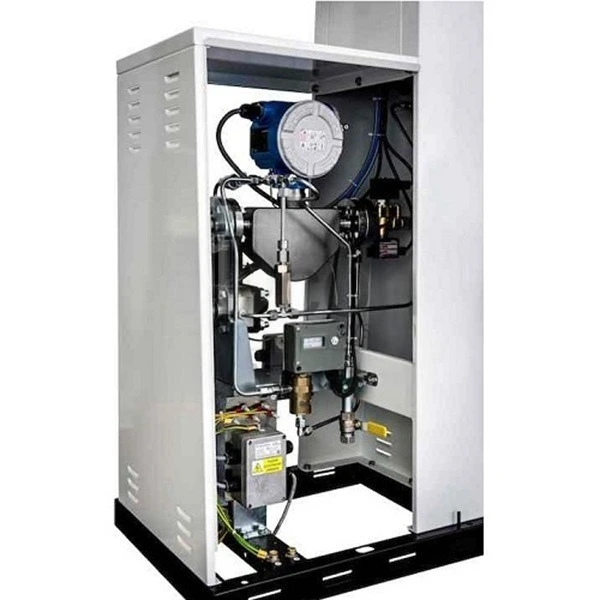

Гидравлический узел
СУГ подается в колонку внешним насосом АГЗС. В каждом гидравлическом тракте продукт проходит через запорную арматуру, фильтр, сепаратор, измерительный узел и электромагнитный клапан, после чего направляется в раздаточный рукав.
Колонка не оснащается собственным насосом подачи СУГ — насос расположен вне ГРК.
Отделение паровой фазы
Перед измерением жидкая фаза СУГ проходит через сепаратор. Газообразная составляющая отделяется и направляется обратно в резервуар по возвратной линии.
Для корректной работы системы обратная линия должна быть открыта во время эксплуатации ГРК.
Измерительный узел
В зависимости от комплектации применяются поршневые измерители TATSUNO с генераторами импульсов либо массовые расходомеры LPGmass.
Измерительное устройство преобразует количество отпущенного продукта в электрический сигнал, который обрабатывается электронным счетчиком колонки.
Индикация
Электронный блок отображает объем отпущенного СУГ, стоимость текущей заправки и установленную цену за литр.
Дисплеи оснащаются светодиодной подсветкой и позволяют контролировать параметры каждой операции отпуска.
Раздаточное оборудование
ВМР 522/LPG комплектуется двумя раздаточными рукавами с пистолетами и аварийными разрывными муфтами.
Разрывная муфта предназначена для автоматического ограничения выхода СУГ при повреждении, разрыве или аварийном отрыве рукава.
Давление
Рабочее давление гидравлической системы составляет 1,6 МПа, максимальное рабочее давление — 1,8 МПа, номинальное — 2,5 МПа.
Предохранительный клапан гидравлического узла настраивается на 1,6 МПа и при превышении заданного давления отводит продукт обратно в резервуар.
Габариты и масса
Для стандартного исполнения ВМР 522/LPG высотой 1400 мм производитель указывает габариты около 1400×520×850 мм и массу 198 кг.
Также предусмотрено высокое исполнение высотой 1900 мм с длиной корпуса около 900–1037 мм и массой около 195 кг.
Взрывозащита
ВМР 522/LPG предназначена для эксплуатации на АГЗС во взрывоопасных зонах. Электрические устройства гидравлических модулей выполняются во взрывозащищенном исполнении.
При монтаже необходимо обеспечить защитное заземление, корректное подключение кабелей и соблюдение требований производителя к эксплуатации оборудования LPG.
Применение
- автомобильные газозаправочные станции;
- АГЗС с двумя постами отпуска СУГ;
- ведомственные газозаправочные пункты;
- транспортные предприятия с автомобилями на LPG;
- объекты, где требуется одновременная заправка двух автомобилей.
ВМР 511/LPG, 513/LPG и 522/LPG
- ВМР 511/LPG — 1 гидравлическая система и 1 раздаточный рукав;
- ВМР 513/LPG — 1 гидравлическая система, 1 рукав и двухсторонняя индикация;
- ВМР 522/LPG — 2 независимые гидравлические системы и 2 раздаточных рукава для одновременной заправки двух автомобилей.
Подбор
Перед заказом необходимо уточнить исполнение корпуса, тип измерительного оборудования, состав раздаточных пистолетов и рукавов, а также требования к интеграции с системой управления АГЗС.
При замене существующей ГРК рекомендуется сверить полное обозначение ВМР 522/LPG и заводскую табличку установленной колонки.
