Описание

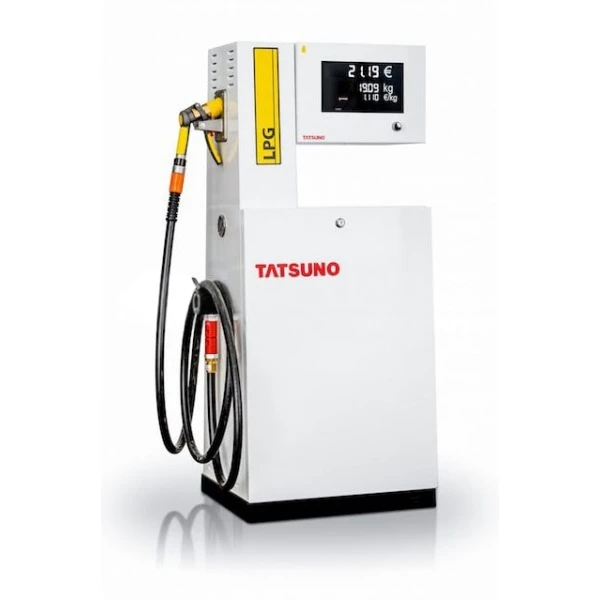

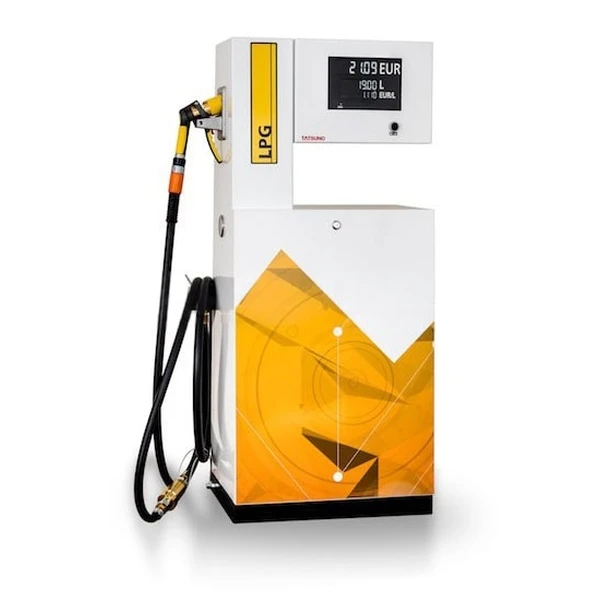

Газораздаточная колонка ТАТСУНО РУС ВМР 513/LPG — однорукавная ГРК с двухсторонней индикацией для измерения и отпуска сжиженного углеводородного газа при заправке автомобилей. Модель предназначена для эксплуатации на АГЗС и работает с жидкой фазой пропан-бутановой смеси LPG / СУГ.
Назначение
ВМР 513/LPG используется для дозированной заправки автомобильных газовых баллонов сжиженным углеводородным газом.
Колонка имеет одну гидравлическую систему и один раздаточный рукав, но оснащается индикацией с двух сторон корпуса, что позволяет видеть параметры заправки с обеих сторон заправочного островка.
Технические характеристики
| Параметр | Значение |
| Производитель | ТАТСУНО РУС |
| Модель | ВМР 513/LPG |
| Рабочая среда | СУГ / LPG / пропан-бутановая смесь |
| Количество гидравлических систем | 1 |
| Количество раздаточных рукавов | 1 |
| Количество сторон индикации | 2 |
| Максимальный расход | 50 л/мин |
| Минимальный расход | 5 л/мин |
| Минимальная заправка | 5 л |
| Рабочее давление | 1,6 МПа |
| Максимальное рабочее давление | 1,8 МПа |
| Номинальное давление | 2,5 МПа |
| Основная допускаемая погрешность при нормальных условиях | ±1,0% |
| Питание электронного счетчика | 230 В, 50 Гц |
| Максимальная потребляемая мощность электроники | 200 ВА |
| Рабочая температура окружающей среды по руководству серии | от −20 до +50 °C |
| Рабочая температура СУГ по руководству серии | от −20 до +40 °C |
Один рукав и две стороны индикации
ВМР 513/LPG не является двухрукавной колонкой. Модель имеет один раздаточный рукав и один измерительный тракт.
Обозначение данного исполнения связано с двухсторонним отображением параметров заправки. Поэтому наличие дисплея с обеих сторон корпуса не следует трактовать как возможность одновременной заправки двух автомобилей.
Гидравлическая система
СУГ подается к колонке внешним насосным оборудованием АГЗС. Внутри ГРК продукт проходит через гидравлические и измерительные элементы, после чего направляется в раздаточный рукав.
Конструкция серии предусматривает отделение паровой фазы и ее возврат в резервуар по обратной линии, что необходимо для корректного измерения жидкой фазы СУГ.

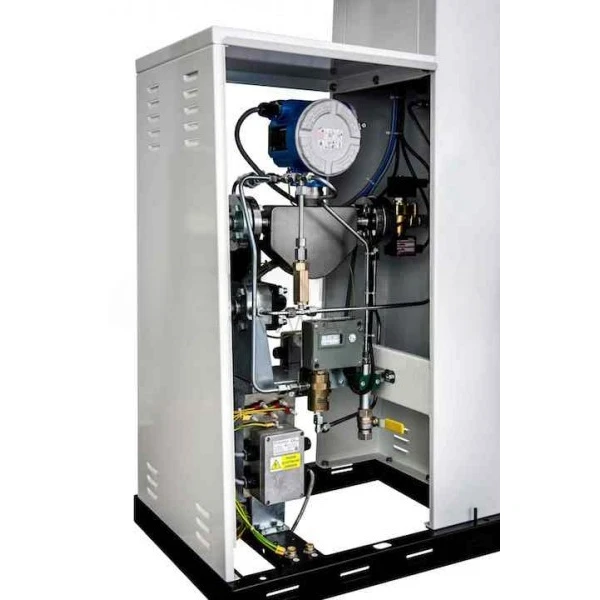

Измерительный узел
В зависимости от исполнения колонка может комплектоваться объемным измерителем TATSUNO либо массовым расходомером, предусмотренным производителем для серии ВМР 5XX/LPG.
Сигнал измерительного устройства поступает в электронный счетчик, который рассчитывает объем отпущенного продукта и параметры текущей заправки.
Индикация
Электронные дисплеи отображают объем отпущенного СУГ, стоимость заправки и установленную цену за единицу объема.
Для ВМР 513/LPG характерна двухсторонняя индикация, что является основным отличием от одностороннего исполнения ВМР 511/LPG при сохранении одного раздаточного рукава.
Давление
Рабочее давление гидравлической системы составляет 1,6 МПа. Максимальное рабочее давление по руководству производителя — 1,8 МПа, номинальное давление — 2,5 МПа.
Эти параметры необходимо различать: значение 1,6 МПа является рабочим, а не максимальным номинальным давлением всей гидравлической системы.

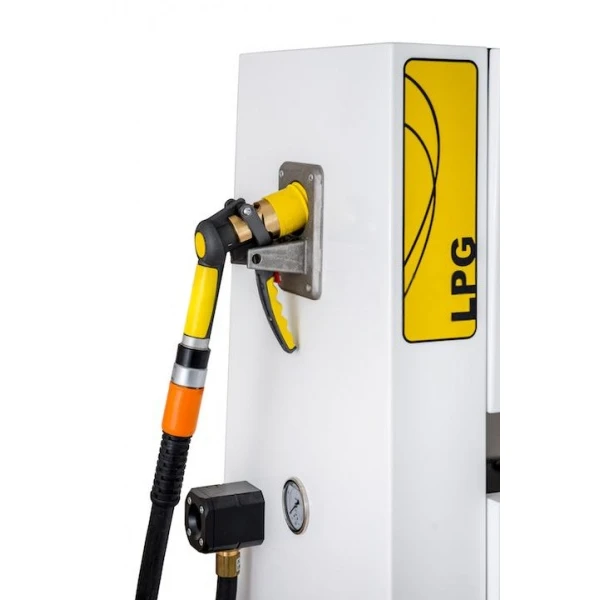

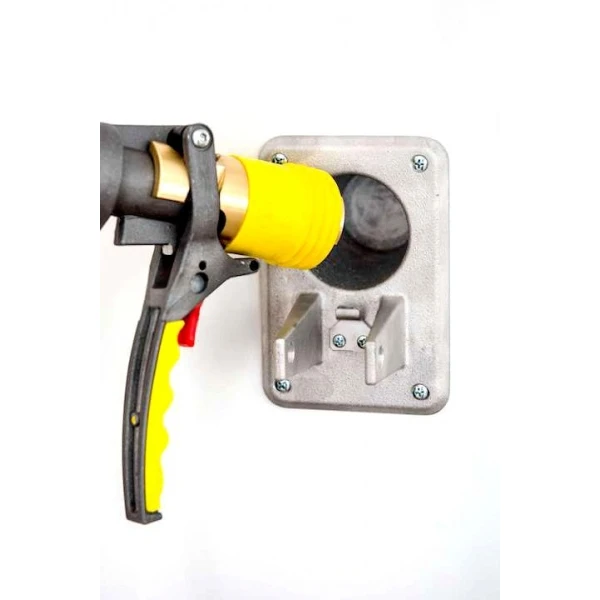

Раздаточное оборудование
Колонка комплектуется одним рукавом, заправочным пистолетом и аварийной разрывной муфтой. Конкретный производитель и исполнение этих компонентов могут зависеть от комплектации поставки.
Взрывозащищенное исполнение
ГРК серии ВМР 5XX/LPG предназначены для эксплуатации на АГЗС во взрывоопасных зонах. Электрические устройства гидравлического модуля выполняются во взрывозащищенном исполнении.
При монтаже необходимо обеспечить защитное заземление и соблюдать требования производителя к прокладке кабелей, установке электрооборудования и эксплуатации оборудования СУГ.
Применение
- автомобильные газозаправочные станции;
- стационарные пункты заправки пропан-бутаном;
- ведомственные АГЗС;
- транспортные предприятия с автомобилями на LPG.
ВМР 511/LPG, 513/LPG и 522/LPG
- ВМР 511/LPG — 1 гидравлическая система, 1 рукав, одностороннее исполнение индикации;
- ВМР 513/LPG — 1 гидравлическая система, 1 рукав, двухсторонняя индикация;
- ВМР 522/LPG — 2 гидравлические системы и 2 раздаточных рукава.
Подбор
При заказе необходимо сверить полное обозначение ВМР 513/LPG, тип измерительного узла, исполнение дисплеев и комплект раздаточного оборудования.
Если колонка приобретается на замену существующей, желательно также сверить заводскую табличку, тип измерителя, генератора импульсов и электронного счетчика.
