Устройство заземления автоцистерн УЗА-М-24В

Устройство заземления автоцистерн УЗА-М 24В — моноблочное устройство для контроля заземления автоцистерн, бензовозов, газовозов и других транспортных ёмкостей при операциях слива и налива. Применяется для отвода зарядов статического электричества и повышения пожарной и взрывобезопасности на объектах топливной инфраструктуры.

Область применения

УЗА-М 24В используют на нефтебазах, АЗС, АГЗС, МАЗС, ГНС, наливных эстакадах, складах ГСМ, терминалах и промышленных площадках. Устройство подходит для операций слива и налива горючих и легковоспламеняющихся жидкостей, нефтепродуктов, бензина, керосина, дизельного топлива, а также других сред, при работе с которыми требуется контроль отвода статического электричества.

Исполнение 24 В удобно для объектов, где питание оборудования автоматики, сигнализации и блокировок выполняется от низковольтной цепи постоянного тока. Устройство устанавливают на постах слива-налива, где необходимо постоянно контролировать электрическое соединение транспортной ёмкости с заземляющим контуром.

Назначение

УЗА-М 24В предназначено для контроля цепи заземления автоцистерны при технологических операциях с топливом и нефтепродуктами. При исправной цепи устройство подаёт световой сигнал разрешения операции и переключает реле. При нарушении контакта релейный выход может использоваться для блокировки насосов, клапанов или другого исполнительного оборудования.

Особенности

• моноблочная конструкция;
• питание от цепи постоянного тока 24 В;
• контроль цепи заземления автоцистерн и транспортных ёмкостей;
• световая индикация состояния заземления;
• релейный выход для блокировки исполнительных механизмов;
• взрывозащищённый корпус из алюминиевого сплава;
• антикоррозионное покрытие корпуса;
• индикатор с углом обзора не менее 180°;
• степень защиты IP66;
• применение на постах слива-налива нефтепродуктов, ЛВЖ и ГЖ.

Технические характеристики

Монтаж и применение

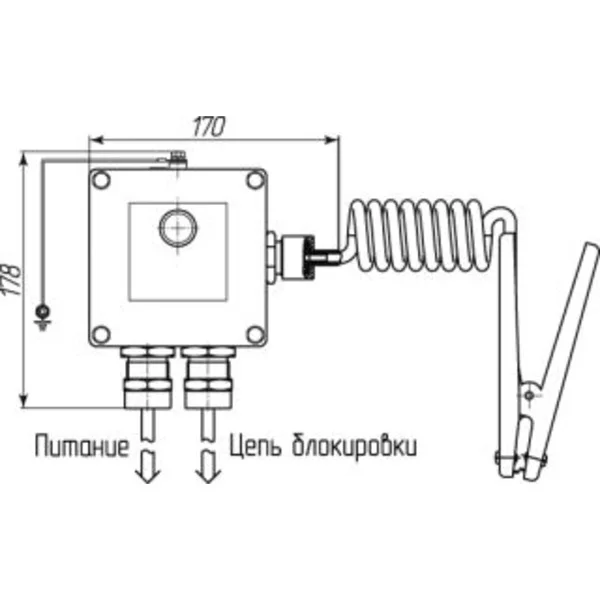

Устройство устанавливают на посту слива-налива с подключением к низковольтной цепи питания 24 В DC, заземляющему контуру, заземляющему проводнику автоцистерны и цепям управления технологическим оборудованием. Кабельные вводы используют для подключения питания, исполнительных устройств или контроллеров управления операцией слива-налива.

Эксплуатация

Перед началом операции зажим заземляющего проводника подключают к металлической части автоцистерны. Устройство проверяет сопротивление цепи заземления и отображает состояние на индикаторе. При исправном контакте включается разрешающий сигнал, при нарушении цепи устройство может отключить разрешение и заблокировать исполнительные механизмы.

Обслуживание

При техническом обслуживании проверяют состояние корпуса, индикатора, заземляющего проводника, контактных клещей, кабельных вводов, релейного выхода, заземляющего контура и крепёжных элементов. Особое внимание уделяют чистоте контактных поверхностей и отсутствию повреждений изоляции, коррозии, обрыва проводников и механических дефектов корпуса.

Безопасность

Устройство заземления является элементом системы защиты от статического электричества. Работы по сливу и наливу выполняют только при исправном заземляющем проводнике, надёжном контакте зажима с автоцистерной, корректной световой индикации и исправной блокировке технологического оборудования.

Применение и подбор

При подборе УЗА-М 24В учитывают тип объекта, рабочие среды, схему поста слива-налива, наличие низковольтного питания 24 В DC, исполнительных механизмов для блокировки, требования к взрывозащите, длину заземляющего проводника, тип контактных клещей и условия эксплуатации. Для нефтебаз, АЗС, АГЗС и складов ГСМ устройство подбирают вместе с заземляющим проводником, контактным зажимом, шкафом автоматики, сигнализацией, кабельными линиями и оборудованием технологической линии.
