Устройство заземления автоцистерн УЗА-3В

Устройство заземления автоцистерн УЗА-3В — автономное устройство НПП «СЕНСОР» для отвода зарядов статического электричества при сливе и наливе горючих и легковоспламеняющихся жидкостей. УЗА-3В постоянно контролирует цепь заземления автоцистерны и подает световой сигнал при наличии допустимого электрического контакта.

Назначение

УЗА-3В применяется на пунктах слива-налива, нефтебазах, топливных терминалах, АЗС и других объектах, где выполняются операции с автоцистернами и горючими жидкостями.

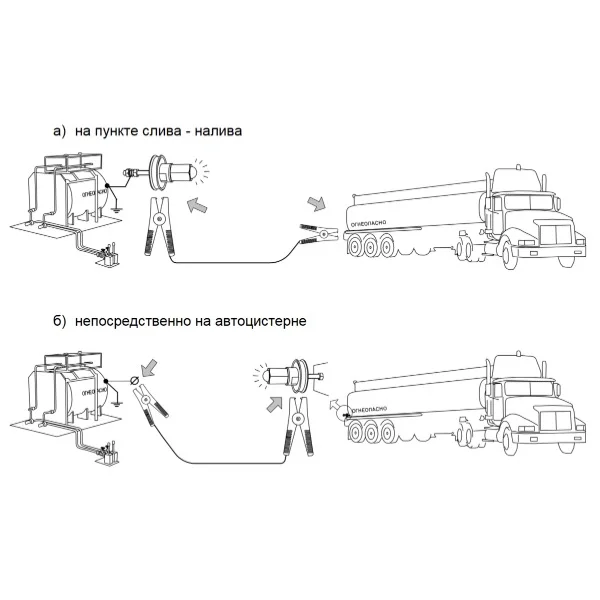

Устройство может быть установлено непосредственно на пункте слива-налива либо на самой автоцистерне. Исполнение УЗА-3В имеет автономное батарейное питание и не требует подключения к сети 220 В.

Принцип работы

В состав УЗА-3В входят индикатор и двухпроводный заземляющий проводник с контактными зажимами. Один провод обеспечивает отвод статического электричества от автоцистерны в магистраль заземления, второй используется для измерения переходных сопротивлений и сопротивления проводника.

Если суммарное измеренное сопротивление цепи не превышает 100 Ом, примерно через 5 секунд загорается светодиод индикатора, разрешающий проведение операции слива или налива.

Для экономии заряда светодиод работает в мигающем режиме. Встроенный таймер автоматически переводит устройство в режим энергосбережения приблизительно через один час непрерывной работы.

Основные особенности

• автономное питание от литиевого элемента CR123;
• постоянный контроль цепи заземления автоцистерны;
• световая индикация разрешения сливоналивной операции;
• порог срабатывания по сопротивлению — не более 100 Ом;
• эксплуатация во взрывоопасных зонах;
• степень защиты IP66;
• рабочая температура от −50 до +60 °C;
• варианты заземляющего проводника длиной 6, 12 и 15 м.

Технические характеристики

Варианты исполнения проводника

Стандартное исполнение комплектуется спиральным проводником длиной 6 м. Также предусмотрены исполнения со спиральным проводником длиной 12 и 15 м. Для УЗА-3В по заказу может применяться силиконовый кабель увеличенной длины.

При подборе следует учитывать расстояние между местом подключения автоцистерны и магистралью заземления, а также схему размещения оборудования на пункте слива-налива.

Комплект поставки

• индикатор УЗА-3В — 1 шт.;
• заземляющий проводник с двумя контактными зажимами — 1 шт.;
• литиевый элемент CR123 — 1 шт.;
• руководство по эксплуатации и паспорт — 1 экземпляр.

Монтаж и эксплуатация

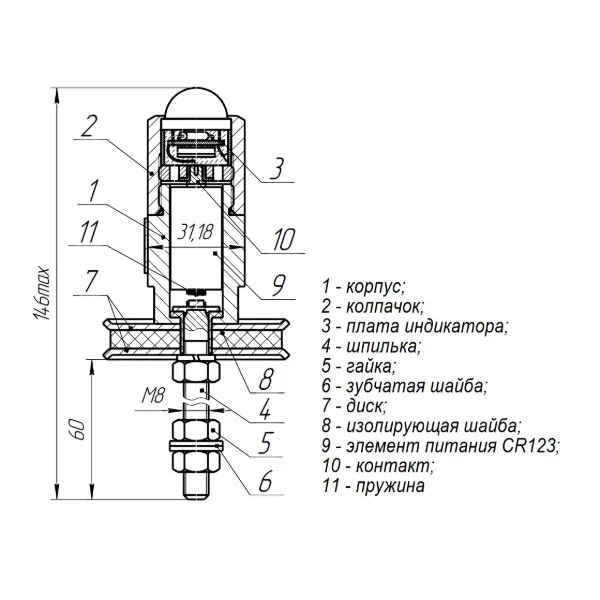

Индикатор крепится при помощи резьбовой шпильки М8. Зубчатые шайбы и гайки обеспечивают электрическое соединение корпуса с магистралью заземления.

Перед началом сливоналивной операции контактные зажимы устанавливают на металлические поверхности, обеспечивающие надежный электрический контакт. Загрязнение, коррозия и лакокрасочное покрытие в месте установки зажима могут увеличить переходное сопротивление и препятствовать появлению разрешающего сигнала.

Подбор УЗА-3В

При заказе необходимо выбрать длину заземляющего проводника и учитывать место установки устройства. УЗА-3В подходит для объектов, где требуется автономный контроль заземления без подключения к внешней сети питания.
