Устройство заземления автоцистерны УЗА-220В-БП-ВЗ

Устройство заземления автоцистерны УЗА-220В-БП-ВЗ — стационарное устройство для заземления автоцистерн и контроля цепи заземления при сливе и наливе горючих и легковоспламеняющихся жидкостей. Исполнение БП-ВЗ применяется с взрывозащищенным блоком питания и позволяет контролировать наличие надежного электрического контакта между автоцистерной и заземляющим контуром.

Область применения

УЗА-220В-БП-ВЗ используют на АЗС, нефтебазах, складах ГСМ, сливоналивных эстакадах, топливных терминалах и промышленных объектах, где выполняется слив или налив нефтепродуктов из автоцистерн и других транспортных емкостей.

Устройство предназначено для отвода зарядов статического электричества и постоянного контроля цепи заземления. При корректном подключении зажима к автоцистерне устройство подает световой сигнал разрешения операции, а при нарушении цепи может автоматически блокировать исполнительные механизмы слива-налива.

Преимущества

• предназначено для заземления автоцистерн и транспортных емкостей;
• постоянно контролирует цепь заземления;
• питание от сети 220 В, 50 Гц;
• исполнение с взрывозащищенным блоком питания БП-ВЗ;
• световой сигнал разрешения сливо-наливной операции;
• автоматическая блокировка исполнительных механизмов при нарушении цепи заземления;
• релейный выход для подключения к системе управления оборудованием;
• степень защиты IP66 в открытых технических карточках;
• подходит для стационарных постов слива-налива нефтепродуктов.

Технические характеристики

Состав и принцип работы

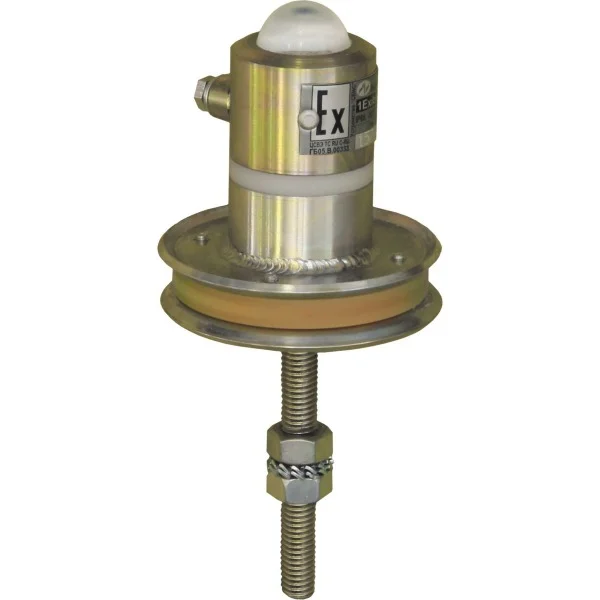

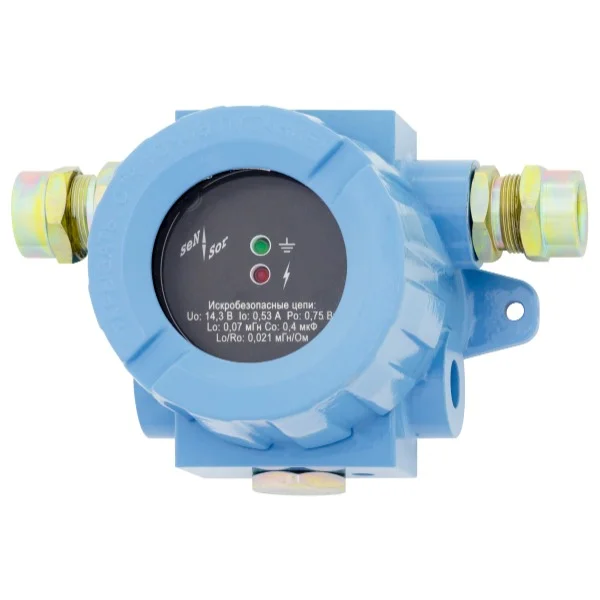

УЗА-220В-БП-ВЗ включает индикатор состояния заземления, заземляющий проводник с зажимом, блок питания и цепь релейной блокировки. Перед началом слива или налива оператор подключает зажим к автоцистерне, после чего устройство контролирует состояние электрической цепи.

Если заземление выполнено корректно, индикатор подает разрешающий световой сигнал. При потере контакта, повреждении проводника или нарушении цепи устройство снимает разрешение и может заблокировать исполнительные механизмы слива-налива через релейный выход.

Отличие исполнения БП-ВЗ

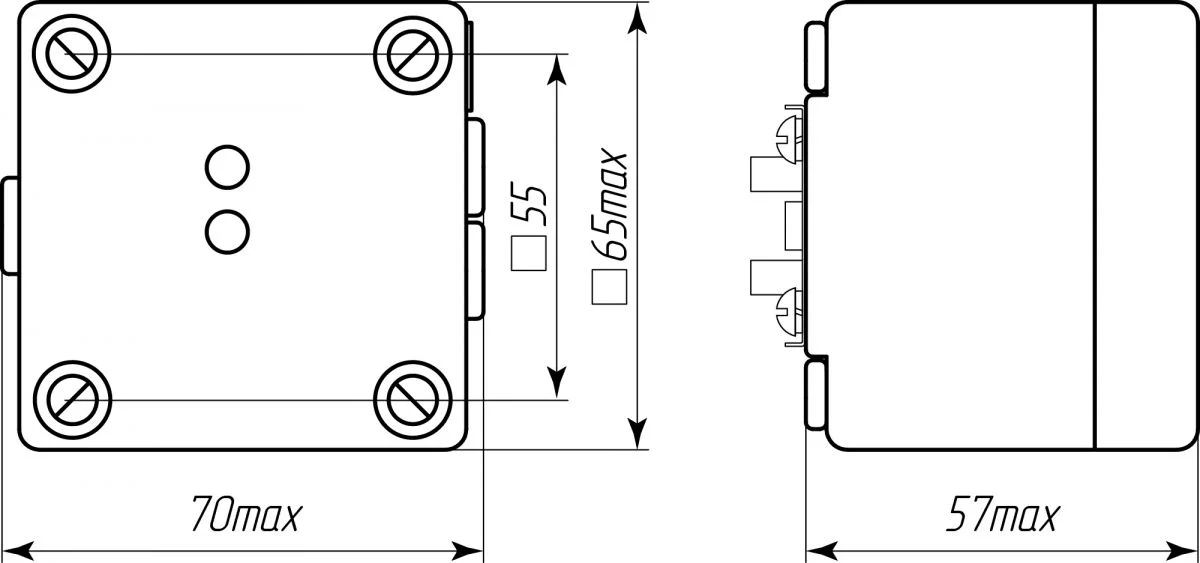

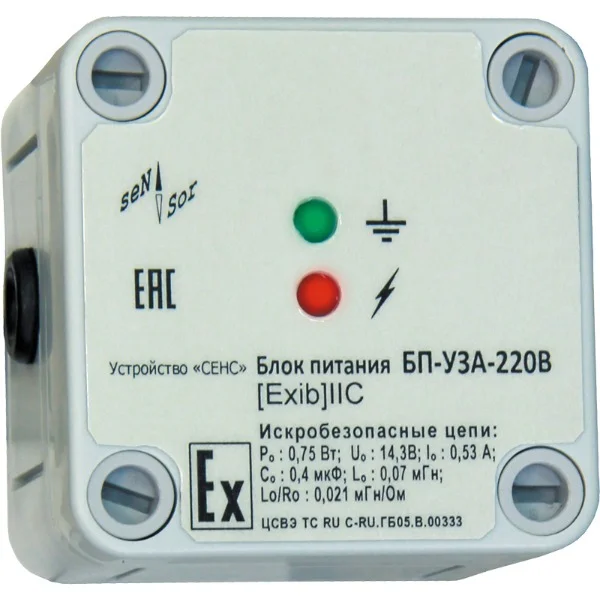

Исполнение УЗА-220В-БП-ВЗ рассчитано на питание от сети 220 В и комплектуется взрывозащищенным блоком питания. Такое исполнение применяют на стационарных объектах, где требуется не только контроль заземления автоцистерны, но и включение устройства в систему управления сливо-наливным оборудованием.

При подборе важно не смешивать УЗА-220В-БП-ВЗ с автономными устройствами УЗА-4А и сетевыми устройствами других серий, так как у них могут отличаться блок питания, маркировка взрывозащиты, степень защиты, схема подключения, релейные выходы и комплектность.

Особенности эксплуатации

Заземление автоцистерны выполняют до начала движения продукта по рукавной линии. Снимать зажим заземления следует только после завершения слива или налива и прекращения операций с рабочей жидкостью.

Перед применением необходимо проверить исправность заземляющего проводника, состояние зажима, чистоту контактных поверхностей автоцистерны, работу световой индикации, исправность блока питания и корректность цепи блокировки исполнительного механизма.

Комплектация

• устройство заземления УЗА-220В-БП-ВЗ — 1 компл.;
• индикатор состояния заземления — в составе устройства;
• взрывозащищенный блок питания — в составе исполнения БП-ВЗ;
• заземляющий проводник с зажимом — в зависимости от комплектации;
• монтажный комплект — при наличии в поставке;
• паспорт или руководство по эксплуатации — при наличии в поставке.

Применение и подбор

При подборе УЗА-220В-БП-ВЗ учитывают питание 220 В, необходимость взрывозащищенного блока питания, длину заземляющего проводника, требования к релейной блокировке, условия эксплуатации, степень защиты, маркировку взрывозащиты и схему подключения на объекте.

Для замены действующего устройства дополнительно сверяют маркировку установленного комплекта, тип блока питания, длину и состояние проводника, совместимость зажима с автоцистерной, параметры релейного выхода и требования системы управления сливо-наливным оборудованием.
