Адаптер интерфейсов ЛИН-USB-SRV
В наличии Внутренний код: 8958

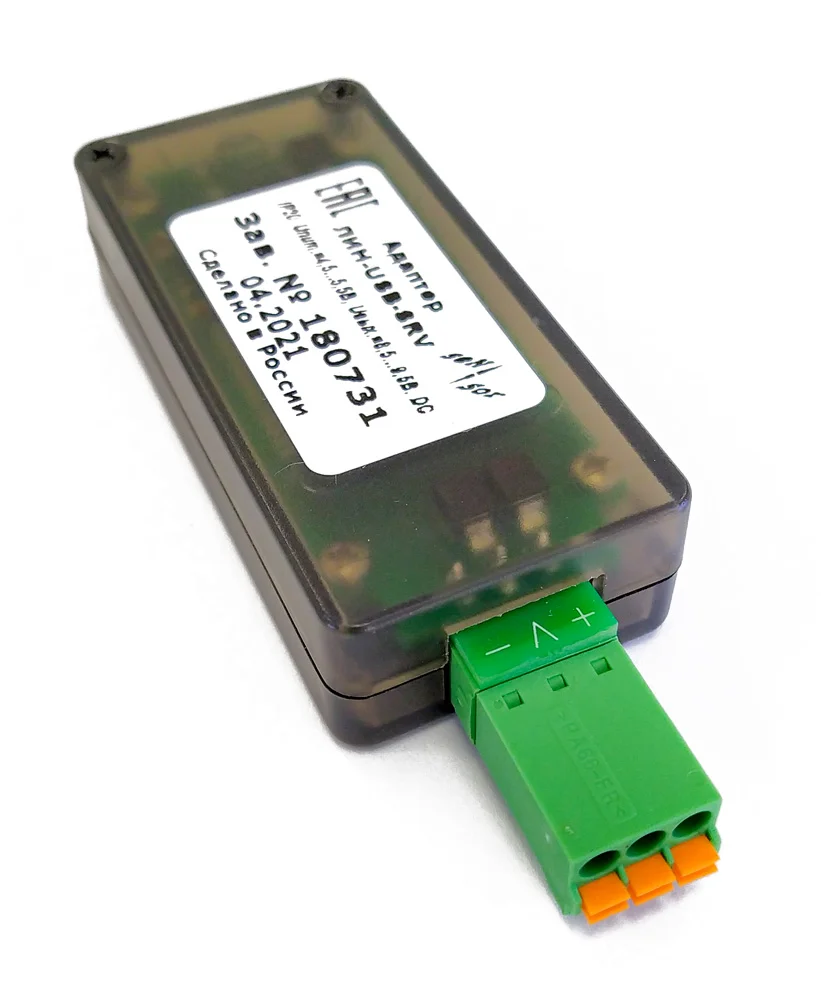

Адаптер интерфейсов ЛИН-USB-SRV

Внутренний код 8958
Артикул ЛИН-USB-SRV
Бренд НПП СЕНСОР
Используйте страницу как карточку подбора: сверяйте характеристики, документацию и совместимость перед покупкой.

Запчасти

Уточняется.

Документация

Описание

Адаптер интерфейсов ЛИН-USB-SRV НПП СЕНСОР — компактное устройство для настройки и диагностики оборудования системы измерительной СЕНС через USB-порт персонального компьютера или ноутбука.

Область применения

ЛИН-USB-SRV применяется при обслуживании, проверке и диагностике устройств системы СЕНС. Адаптер подключается к компьютеру по USB и обеспечивает обмен данными по протоколу СЕНС с оборудованием, подключенным к трехпроводной линии питания-связи. Устройство предназначено для сервисных работ и не рекомендуется в качестве основного преобразователя сигналов в системах автоматизации.

Преимущества

  • Подходит для настройки и диагностики устройств измерительной системы СЕНС.
  • Питание адаптера и подключенных устройств осуществляется от USB-порта компьютера.
  • Обеспечивает подключение трехпроводной линии питания-связи СИ СЕНС.
  • Поддерживает обмен данными по протоколу СЕНС с подключенными устройствами.
  • Светодиодная индикация помогает контролировать питание и прохождение сигналов.
  • Электронная плата имеет влагозащитное покрытие.
  • Корпус из АБС-пластика защищает плату и разъемы при эксплуатации.

Технические характеристики

Название Адаптер интерфейсов ЛИН-USB-SRV
Бренд НПП СЕНСОР
Артикул ЛИН-USB-SRV
Тип устройства Адаптер интерфейсов
Назначение Настройка и диагностика устройств системы измерительной СЕНС
Интерфейс подключения к ПК USB
Разъем подключения к компьютеру mini USB
Подключение линии СЕНС Контактная группа «Линия»: «+», «Л», «-»
Входное напряжение по порту USB 5 ±0,5 В
Потребляемый ток по порту USB Не более 250 мА
Выходное напряжение для питания СИ СЕНС 9 ±0,5 В
Выходной ток для питания СИ СЕНС Не более 100 мА
Ток линии СЕНС 8 ±2 мА
Напряжение изоляции между интерфейсами ЛИН и USB Не менее 500 В
Сопротивление изоляции между группами контактов разъема USB и зажимов ЛИН Не менее 20 МОм
Скорость передачи данных между адаптером и компьютером 19200 бит/с
Скорость передачи данных между адаптером и устройствами СЕНС 300 бит/с
Сечение подключаемых проводников Не более 1,5 мм²
Группа механического исполнения по ГОСТ 30631-99 М6
Габаритные размеры 85 × 15,5 × 30 мм
Корпус АБС-пластик
Защита электронной платы Влагозащитное покрытие
Светодиодные индикаторы «ЛИН», «TX», «RX»
Назначенный срок службы 10 лет
Масса Не более 0,1 кг
