Адаптер интерфейсов ЛИН-LAN

Адаптер интерфейсов ЛИН-LAN НПП СЕНСОР — устройство для подключения приборов системы измерительной СЕНС к персональному компьютеру через локальную сеть Ethernet, корпоративную сеть или Интернет. Адаптер устанавливается на DIN-рейку и применяется для удаленной настройки, диагностики и мониторинга оборудования СИ СЕНС. Область применения ЛИН-LAN используется…

Цена и заказ

Цена
21 100 ₽
Статус
В наличии
Как заказать
Положить в корзину, оформить быстрый заказ или запросить КП.
Условия
Доставка по РФ и СНГ, гарантия 12 месяцев, техническая поддержка и проверка комплектации менеджером.
Оформить заказКорзина Связаться с менеджером

Изображения

Адаптер интерфейсов ЛИН-LAN
Адаптер интерфейсов ЛИН-LAN, изображение 2
Адаптер интерфейсов ЛИН-LAN, изображение 3
Адаптер интерфейсов ЛИН-LAN, изображение 4

Основные данные

Внутренний код
8961
Артикул
ЛИН-LAN
Бренд
НПП СЕНСОР

Разделы каталога

Описание

Адаптер интерфейсов ЛИН-LAN НПП СЕНСОР — устройство для подключения приборов системы измерительной СЕНС к персональному компьютеру через локальную сеть Ethernet, корпоративную сеть или Интернет. Адаптер устанавливается на DIN-рейку и применяется для удаленной настройки, диагностики и мониторинга оборудования СИ СЕНС.

Область применения

ЛИН-LAN используется в составе системы измерительной СЕНС для обмена данными между приборами СЕНС и программным обеспечением на компьютере. Устройство подходит для объектов, где требуется удаленный доступ к измерительным приборам, контроль параметров, настройка и диагностика оборудования через сеть предприятия или Интернет.

Адаптер работает с программным обеспечением, поддерживающим протокол СЕНС, через виртуальный COM-порт, создаваемый на персональном компьютере или ноутбуке с помощью ПО Moxa NPort.

Преимущества

  • Подключение устройств системы СЕНС к сети Ethernet.
  • Возможность использования проводных и беспроводных сетей для подключения к СИ СЕНС.
  • Удаленная настройка, диагностика и мониторинг устройств системы СЕНС.
  • Увеличение расстояния до операторных, диспетчерских и офисов, где установлен компьютер с программным обеспечением.
  • Гальваническая развязка линии питания-связи СЕНС и сетевого интерфейса.
  • Монтаж на DIN-рейку TS-35.
  • Разъем RJ-45 для подключения к сети Ethernet.
  • Светодиодные индикаторы для контроля работы линии СЕНС и обмена данными по сетевому интерфейсу.
  • Кнопка «СБРОС» для перезагрузки адаптера.
  • Питание от линии СЕНС без отдельного источника питания для адаптера.

Описание

Адаптер ЛИН-LAN выполнен в корпусе из ударопрочного полиамида. Внутри корпуса размещена печатная плата с влагозащитным покрытием. Сзади предусмотрена защелка для установки на DIN-рейку TS-35.

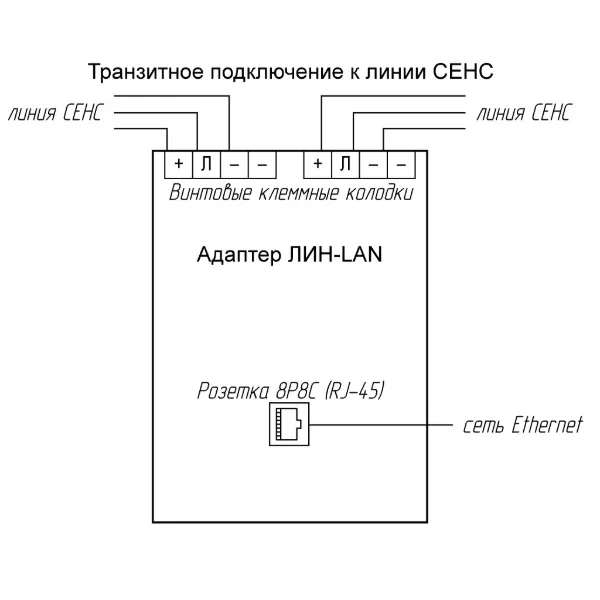

В верхней части корпуса расположены две колодки с винтовыми клеммными зажимами для подключения линии СЕНС. На лицевой панели размещены кнопка «СБРОС», светодиодные индикаторы «ЛИН», «TX», «RX» и разъем RJ-45. Индикатор «ЛИН» отображает работу адаптера и получение данных по линии СЕНС, а индикаторы «TX» и «RX» показывают обмен данными по сетевому интерфейсу.

Технические характеристики

Тип изделия Адаптер интерфейсов
Бренд НПП СЕНСОР
Артикул ЛИН-LAN
Назначение Подключение устройств системы СЕНС к сети Ethernet
Поддерживаемый протокол СЕНС
Сетевой разъем RJ-45
Монтаж На DIN-рейку TS-35
Материал корпуса Ударопрочный полиамид
Питание От линии СЕНС
Номинальное напряжение питания 9 В
Допустимое напряжение питания от 6 до 15 В
Потребляемый ток Не более 55 мА
Скорость обмена интерфейса LAN для протокола СЕНС 19 200 бит/с
Бит в байте 8
Контроль четности Отсутствует
Число стоповых бит 1
Напряжение изоляции между группами контактов разъема LAN и зажимов ЛИН Не менее 500 В
Сопротивление изоляции между группами контактов разъема LAN и зажимов ЛИН Не менее 20 МОм
Диапазон температуры окружающей среды от 0 до +50 °C
Допустимая влажность окружающего воздуха Не более 95±3 % при 35 °C и более низких температурах без конденсации влаги
Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 III
Сечение подключаемых проводников Не более 1,5 мм²
Степень защиты по ГОСТ 14254 IP20

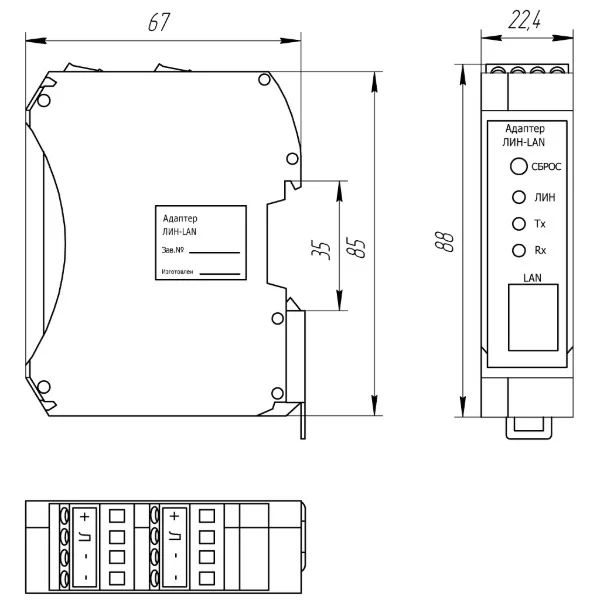

Габаритные размеры 22,4 × 88 × 67 мм
Назначенный срок службы 10 лет
Масса Не более 0,2 кг

Комплектация

  • Адаптер интерфейсов ЛИН-LAN.
  • Программное обеспечение для подключения и настройки.
  • Кабель для подключения и настройки.
