АЗС ПартсАдаптер интерфейсов МС-ЛИН-RS485/232-ВЗ1
Адаптер интерфейсов МС-ЛИН-RS485/232-ВЗ1 НПП СЕНСОР — взрывозащищенное устройство для подключения оборудования системы измерительной СЕНС к компьютеру, контроллеру или модему через интерфейсы RS-485 и RS-232 с гальванической развязкой цепей. Область применения МС-ЛИН-RS485/232-ВЗ1 применяется для сопряжения устройств системы СЕНС с контроллерами автоматики,…
Цена и заказ
- Цена
- 32 200 ₽
- Статус
- В наличии
- Как заказать
- Положить в корзину, оформить быстрый заказ или запросить КП.
- Условия
- Доставка по РФ и СНГ, гарантия 12 месяцев, техническая поддержка и проверка комплектации менеджером.
Изображения
Основные данные
- Внутренний код
- 8957
- Артикул
- МС-ЛИН-RS485/232-ВЗ1
- Бренд
- НПП СЕНСОР
Разделы каталога
Описание

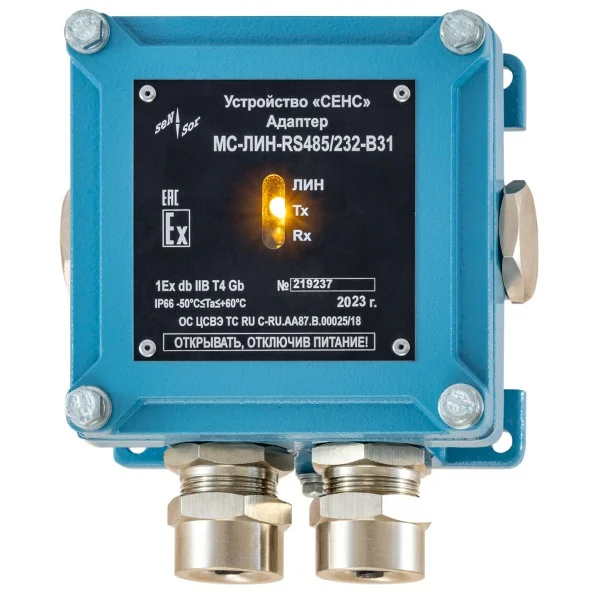

Адаптер интерфейсов МС-ЛИН-RS485/232-ВЗ1 НПП СЕНСОР — взрывозащищенное устройство для подключения оборудования системы измерительной СЕНС к компьютеру, контроллеру или модему через интерфейсы RS-485 и RS-232 с гальванической развязкой цепей.
Область применения
МС-ЛИН-RS485/232-ВЗ1 применяется для сопряжения устройств системы СЕНС с контроллерами автоматики, персональными компьютерами и другими устройствами, поддерживающими интерфейсы RS-485 или RS-232. Адаптер обеспечивает обмен данными по протоколам СЕНС и Modbus RTU, а также может использоваться в режиме «ЛИН-Модем» для связи с устройствами СИ СЕНС через сети GSM или проводной связи при подключении внешнего модема.
Устройство предназначено для эксплуатации во взрывоопасных зонах класса 1 и 2 на опасных производственных объектах, где возможно образование смесей горючих газов и паров с воздухом.
Преимущества
- Поддерживает подключение оборудования СЕНС через интерфейсы RS-485 и RS-232.
- Обеспечивает гальваническую развязку цепей интерфейсов RS-485/RS-232 от цепей линии СЕНС.
- Работает с протоколами СЕНС и Modbus RTU.
- Позволяет выполнять обмен данными и настройку устройств системы СЕНС.
- Поддерживает режим «ЛИН-Модем» для организации связи через внешний модем.
- Выполнен во взрывозащищенном исполнении для применения на опасных производственных объектах.
- Корпус из алюминиевого сплава оснащен смотровым окном, кабельными вводами и зажимами заземления.
- Светодиодная индикация помогает контролировать работу линии и передачу данных.
Технические характеристики
| Название | Адаптер интерфейсов МС-ЛИН-RS485/232-ВЗ1 |
| Бренд | НПП СЕНСОР |
| Артикул | МС-ЛИН-RS485/232-ВЗ1 |
| Тип устройства | Адаптер интерфейсов |
| Назначение | Подключение устройств системы СЕНС к компьютеру, контроллеру или модему через RS-485 и RS-232 |
| Поддерживаемые протоколы | СЕНС, Modbus RTU |
| Режимы работы | ЛИН-RS485/232, ЛИН-Модем |
| Номинальное напряжение питания | 9 ±0,5 В |
| Допустимое напряжение питания | От 6 до 15 В |
| Потребляемый ток | Не более 70 мА |
| Поддерживаемый интерфейс RS-232 | Двухпроводной |
| Поддерживаемый интерфейс RS-485 | Двухпроводной, четырехпроводной |
| Скорость обмена | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 бит/с |
| Бит в байте | 8 |
| Контроль четности | Чет / нечет / отсутствует |
| Число стоповых бит | 1 / 2 |
| Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | I |
| Сечение подключаемых проводников | Не более 1,5 мм² |
| Диапазон температуры окружающей среды | От -50 до +60 °C |
| Степень защиты по ГОСТ 14254 | IP66 |
| Маркировка взрывозащиты | 1Ex db IIB T4 Gb |

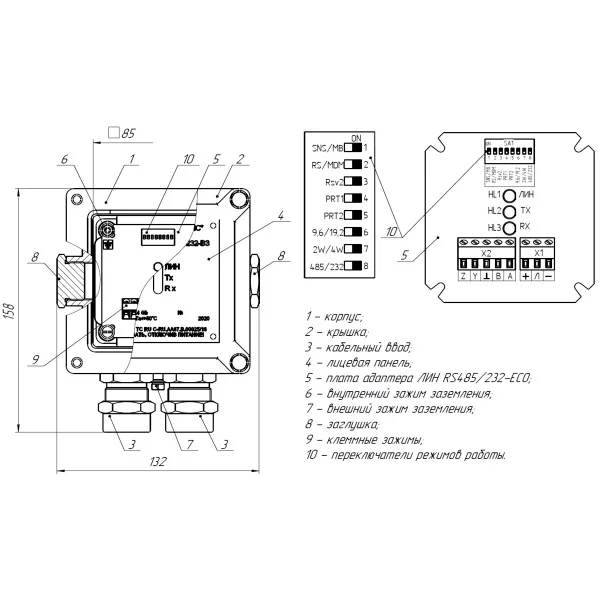

| Габаритные размеры | 132 × 158 × 71 мм |
| Корпус | Алюминиевый сплав АК7ч (АЛ9) с окисным фторидным электропроводным покрытием и порошковой окраской |
| Элементы корпуса | Смотровое окно, два кабельных ввода, внешний и внутренний зажимы заземления |
| Контактная группа «Линия» | «+», «Л», «-» |
| Контактная группа «RS485/RS232» | «Z», «Y», «⏊», «B», «A» |
| Светодиодные индикаторы | «ЛИН», «Tx», «Rx» |
| Питание адаптера | От линии СЕНС |
| Назначенный срок службы | 15 лет |
| Масса | Не более 3,5 кг |
