Адаптер интерфейсов ЛИН-4-20мА[-БП]-DIN

Адаптер интерфейсов ЛИН-4-20мА[-БП]-DIN НПП СЕНСОР — устройство для преобразования выбранного параметра первичного преобразователя СЕНС в унифицированный токовый сигнал 4–20 мА. Адаптер устанавливается на DIN-рейку и применяется для интеграции датчиков уровня, температуры, давления и других измерительных устройств в системы промышленной автоматизации. Облас…

Цена и заказ

Цена
14 250 ₽
Статус
В наличии
Как заказать
Положить в корзину, оформить быстрый заказ или запросить КП.
Условия
Доставка по РФ и СНГ, гарантия 12 месяцев, техническая поддержка и проверка комплектации менеджером.
Оформить заказКорзина Связаться с менеджером

Изображения

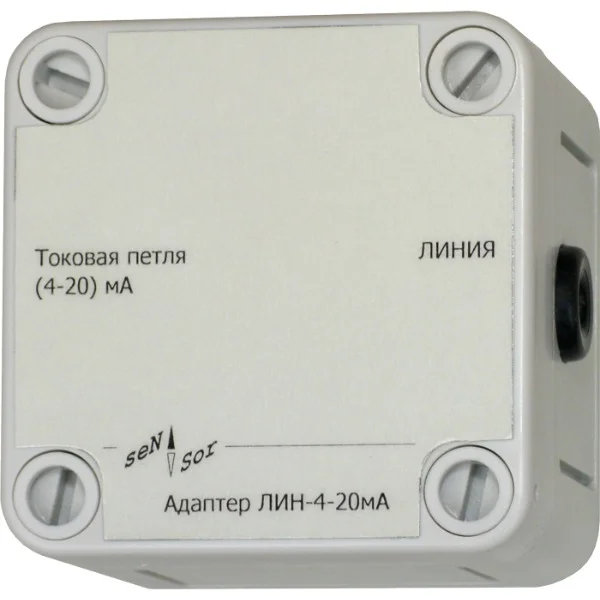

Адаптер интерфейсов ЛИН-4-20мА[-БП]-DIN

Основные данные

Внутренний код
8963
Артикул
ЛИН-4-20мА[-БП]-DIN
Бренд
НПП СЕНСОР

Разделы каталога

Описание

Адаптер интерфейсов ЛИН-4-20мА[-БП]-DIN НПП СЕНСОР — устройство для преобразования выбранного параметра первичного преобразователя СЕНС в унифицированный токовый сигнал 4–20 мА. Адаптер устанавливается на DIN-рейку и применяется для интеграции датчиков уровня, температуры, давления и других измерительных устройств в системы промышленной автоматизации.

Область применения

ЛИН-4-20мА[-БП]-DIN используется совместно с первичными преобразователями СЕНС, включая ПМП, СЕНС-ПД и СЕНС-ПТ. Устройство применяется в нефтяной, газовой, химической, фармацевтической, пищевой, кораблестроительной промышленности, а также в жилищно-коммунальном хозяйстве. Адаптер подходит для объектов, где требуется передать выбранное измеренное значение в виде стандартного сигнала токовой петли 4–20 мА.

Преимущества

  • Преобразует значение измеренной величины устройства СЕНС в аналоговый сигнал 4–20 мА.
  • Подходит для работы с параметрами уровня, температуры, давления и другими измеряемыми величинами.
  • Используется с одним или несколькими первичными преобразователями в линии СЕНС.
  • Исполнение -БП-DIN имеет встроенный стабилизатор напряжения для питания линии СЕНС.
  • Устанавливается на DIN-рейку типоразмера TH35-7,5 или TH35-15.
  • Имеет светодиодную индикацию состояния линии и кнопки для настройки.
  • Пластиковый корпус из ударопрочного полистирола подходит для монтажа в шкафы автоматики.
  • Простое применение, ввод в эксплуатацию и обслуживание.

Описание

Адаптер ЛИН-4-20мА[-БП]-DIN выполнен в пластиковом корпусе из ударопрочного полистирола. Внутри корпуса расположена печатная плата с влагозащитным покрытием. На лицевой панели за прозрачной откидывающейся крышкой находятся светодиодный индикатор «ЛИНИЯ» и три кнопки для настройки.

В рабочем режиме адаптер опрашивает преобразователь с заданным адресом, получает выбранное значение измеряемого параметра и преобразует его в токовый сигнал на выходе. Контактная группа «ЛИНИЯ» предназначена для подключения к линии СЕНС, а контактная группа «4-20мА» — для подключения токовой петли.

Технические характеристики

Тип изделия Адаптер интерфейсов
Бренд НПП СЕНСОР
Артикул ЛИН-4-20мА[-БП]-DIN
Исполнения ЛИН-4-20мА-DIN; ЛИН-4-20мА-БП-DIN
Назначение Преобразование выбранного параметра устройства СЕНС в токовый сигнал 4–20 мА
Совместимые устройства ПМП, СЕНС-ПД, СЕНС-ПТ и другие первичные преобразователи СЕНС
Выходной сигнал Токовая петля 4–20 мА
Диапазон изменения выходного тока от 3,5 до 21,2 мА
Пределы допускаемой основной погрешности преобразования ±0,1 % от диапазона выходного тока 4–20 мА
Пределы допускаемой дополнительной температурной погрешности преобразования ±0,1 % от диапазона выходного тока 4–20 мА на каждые 10 °C изменения температуры окружающей среды
Климатическое исполнение по ГОСТ 15150 УХЛ4*
Диапазон температуры окружающей среды от -20 до +50 °C
Напряжение питания для ЛИН-4-20мА-DIN от 6 до 15 В
Напряжение питания для ЛИН-4-20мА-БП-DIN от 12 до 42 В
Потребляемая мощность для ЛИН-4-20мА-DIN Не более 1 Вт
Потребляемая мощность для ЛИН-4-20мА-БП-DIN Не более 1 Вт без нагрузки; не более 4,75 Вт при максимальной нагрузке
Встроенный стабилизатор напряжения для питания линии СЕНС Нет для ЛИН-4-20мА-DIN; есть для ЛИН-4-20мА-БП-DIN
Выходное стабилизированное напряжение для ЛИН-4-20мА-БП-DIN 9 В DC ±0,5 В
Максимальный ток нагрузки стабилизатора 0,25 А
Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 III
Группа механического исполнения М6 по ГОСТ 30631
Сечение присоединяемых проводов 1,5 мм²
Степень защиты корпуса и клемм по ГОСТ 14254 IP20
Степень защиты корпуса со стороны лицевой панели IP40

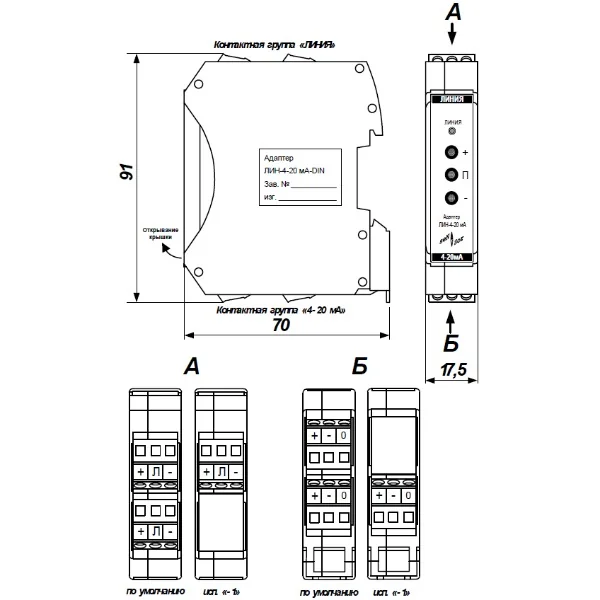

Габаритные размеры 17,6 × 90,6 × 70,4 мм
Назначенный срок службы 10 лет
Масса Не более 0,15 кг
