Адаптер интерфейсов ЛИН-RS485/232-DIN(ECO)
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Описание
Адаптер интерфейсов ЛИН-RS485/232-DIN(ECO) — устройство для подключения оборудования системы измерительной СЕНС к компьютеру, контроллеру, модему или другому устройству автоматики через интерфейсы RS-485 и RS-232. Применяется для обмена данными, настройки приборов и передачи измерительной информации в систему управления.
Область применения
Адаптер используют в системах контроля и учёта на АЗС, нефтебазах, складах ГСМ, промышленных объектах и технологических установках, где применяются уровнемеры, блоки контроля, вторичные приборы и другое оборудование СЕНС.
Устройство подходит для подключения преобразователей, вторичных приборов и контроллеров к компьютеру или системе автоматизации. Через адаптер выполняют обмен данными по протоколам СЕНС и Modbus RTU, настройку подключённых устройств и передачу измеряемых параметров в диспетчерскую или локальную систему контроля.
Назначение
ЛИН-RS485/232-DIN(ECO) обеспечивает сопряжение линии питания-связи СЕНС с интерфейсами RS-485 и RS-232. В режиме ЛИН-RS485/232 адаптер применяется для прозрачного обмена данными по протоколу СЕНС, чтения параметров по Modbus RTU и настройки оборудования СЕНС с помощью компьютера.
Особенности
- подключение устройств СЕНС к компьютеру, контроллеру или модему;
- поддержка интерфейсов RS-485 и RS-232;
- работа по протоколам СЕНС и Modbus RTU;
- совместимость с оборудованием ПМП, БК, БПК, ВС-5 и другими устройствами системы СЕНС;

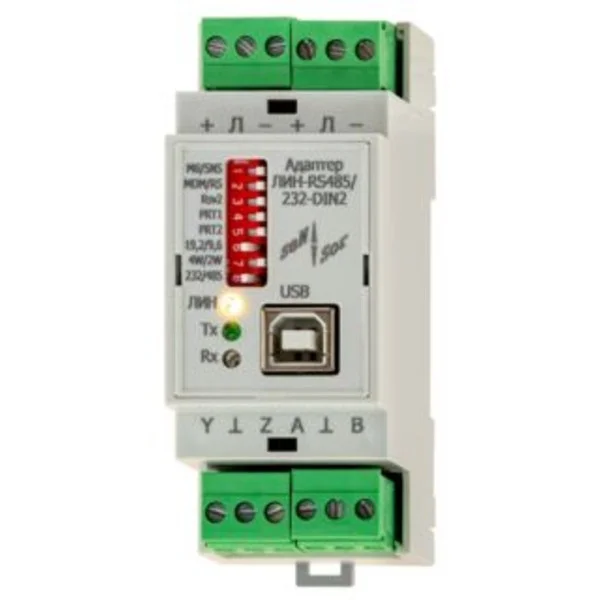

- монтаж на DIN-рейку;
- винтовые клеммные зажимы для подключения линий;

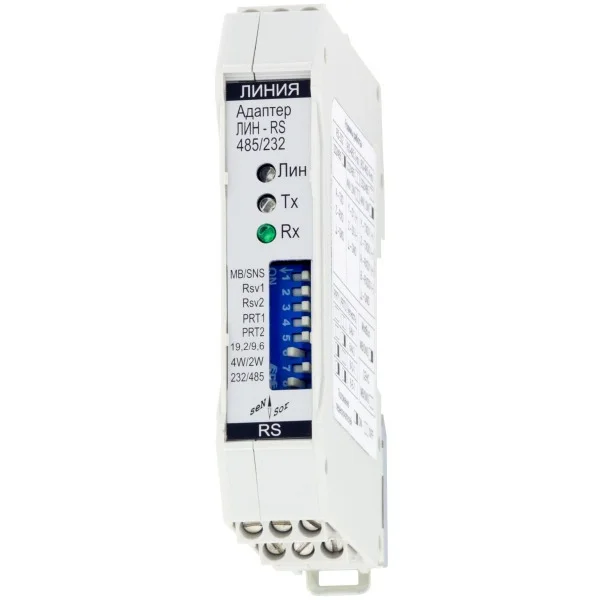

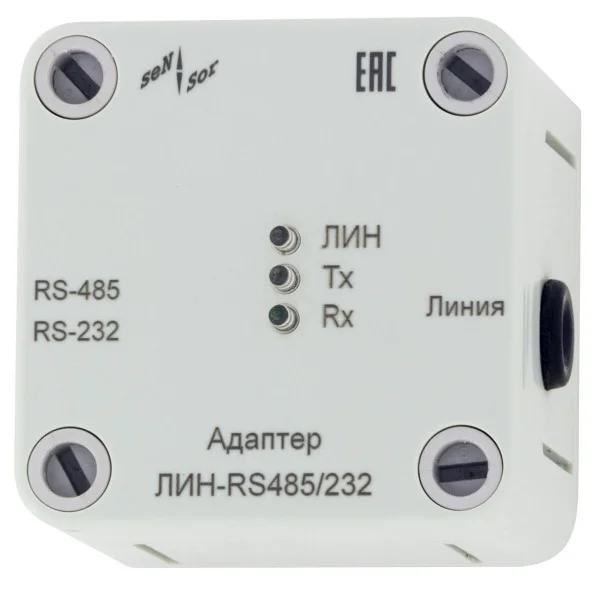

- светодиодная индикация состояния линии и обмена данными;
- переключатели режимов работы на корпусе;
- гальваническая развязка цепей интерфейсов RS-485 / RS-232 от линии СЕНС.
Технические характеристики
| Параметр | Значение |
| Тип изделия | адаптер интерфейсов |
| Модель | ЛИН-RS485/232-DIN(ECO) |
| Назначение | подключение устройств системы СЕНС к компьютеру, контроллеру или модему |
| Поддерживаемые интерфейсы | RS-485, RS-232 |
| RS-232 | трёхпроводной интерфейс |
| RS-485 | двухпроводной или четырёхпроводной интерфейс |
| Поддерживаемые протоколы | СЕНС, Modbus RTU |
| Совместимое оборудование | ПМП, БК, БПК, ВС-5 и другие устройства системы СЕНС |
| Номинальное напряжение питания | 9 ±0,5 В |
| Допустимое напряжение питания | 6–15 В |
| Потребляемый ток | не более 70 мА |
| Скорость обмена | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 бит/с |
| Бит в байте | 8 |
| Контроль чётности | чёт, нечёт или отсутствует |
| Количество стоповых бит | 1 или 2 |
| Сечение подключаемых проводников | до 1,5 мм² |
| Класс защиты от поражения электрическим током | III по ГОСТ 12.2.007.0 |
| Температура окружающей среды | от -20 до +50 °C для исполнения DIN; от +5 до +60 °C для исполнения ECO |
| Степень защиты | IP20 для исполнения DIN; IP23 / IP54 для исполнения ECO при выполнении условий монтажа |
| Габаритные размеры DIN | 17,5 × 88 × 68 мм |
| Габаритные размеры ECO | 57 × 96,5 × 94 мм |
| Масса DIN | не более 0,15 кг |
| Масса ECO | не более 0,3 кг |
| Назначенный срок службы | 10 лет |
Монтаж и подключение

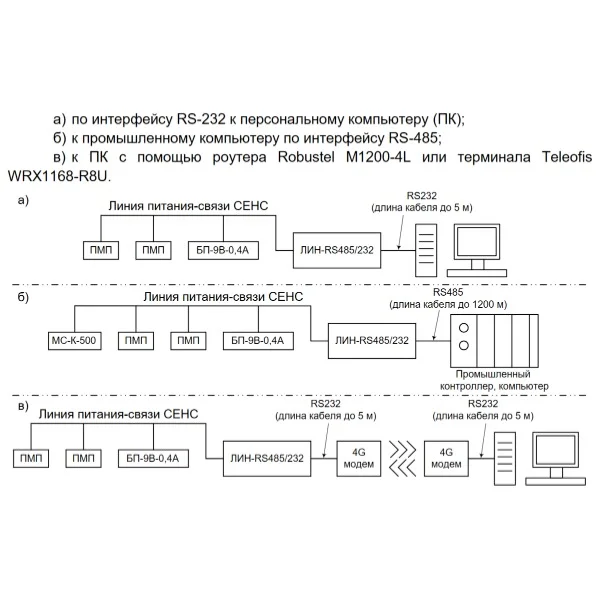

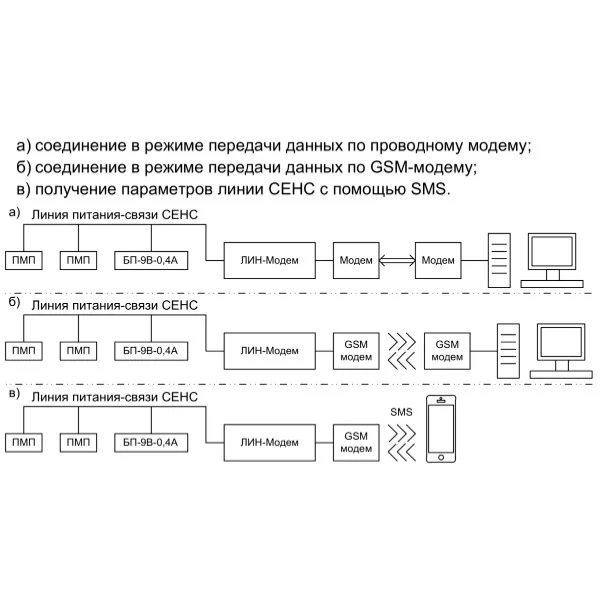

Адаптер устанавливают на DIN-рейку внутри шкафа автоматики или другого монтажного корпуса. Подключение выполняют через винтовые клеммные зажимы: линия СЕНС подключается к контактам линии питания-связи, а оборудование автоматики — к группе интерфейсов RS-485 или RS-232.
Эксплуатация
При эксплуатации контролируют состояние светодиодных индикаторов линии, передачи и приёма данных. Перед настройкой проверяют выбранный режим работы, параметры интерфейса, скорость обмена, контроль чётности, количество стоповых бит и соответствие настроек подключённого контроллера или программного обеспечения.
Применение и подбор
При подборе адаптера ЛИН-RS485/232-DIN(ECO) учитывают тип подключаемых устройств СЕНС, требуемый интерфейс RS-485 или RS-232, протокол обмена, способ монтажа, условия эксплуатации, длину линии связи и требования системы автоматизации. Для объектов АЗС, нефтебаз и складов ГСМ адаптер подбирают вместе с уровнемерами, вторичными приборами, блоками контроля, контроллерами и программным обеспечением диспетчеризации.
