Барабан заземления БЗЗ-15

Барабан заземления БЗЗ-15 — устройство для обеспечения электрической связи между корпусом автоцистерны, бензовоза или топливозаправщика и заземляющим контуром. Барабан применяется для отвода зарядов статического электричества при сливе, наливе и транспортировке нефтепродуктов.

Область применения

БЗЗ-15 используют на автоцистернах, бензовозах, топливозаправщиках, нефтебазах, складах ГСМ, сливоналивных участках, АЗС и промышленных объектах, где выполняются операции с бензином, дизельным топливом, керосином и другими нефтепродуктами.

Барабан помогает организовать заземление транспортной емкости перед началом сливо-наливных операций. Длина троса 15 м удобна для подключения автоцистерны к заземлителю на площадке без чрезмерного натяжения провода.

Преимущества

• длина заземляющего троса 15 м;
• диаметр троса 3 мм в распространённых исполнениях;
• электрическое сопротивление не более 10 Ом;
• рабочая температура от −40 до +80 °C;
• ручная намотка и размотка с помощью рукоятки;
• подключение к заземлителю через зажим типа «крокодил»;
• подходит для автоцистерн, бензовозов и топливозаправщиков;
• компактная конструкция для установки на транспортное средство или оборудование.

Технические характеристики

Конструкция и принцип работы

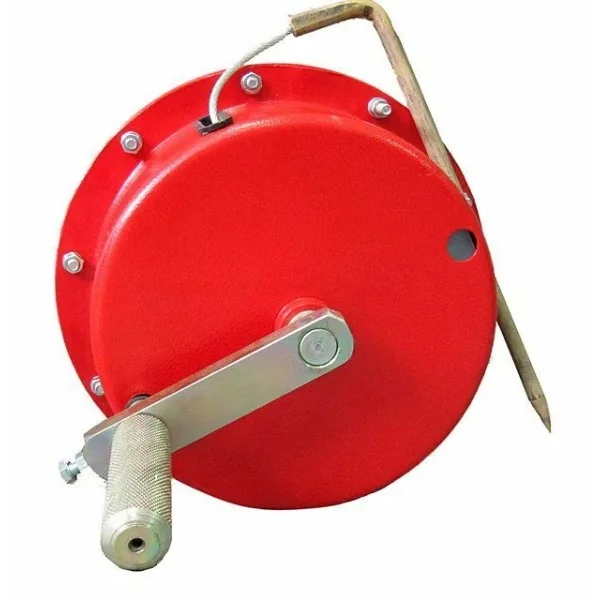

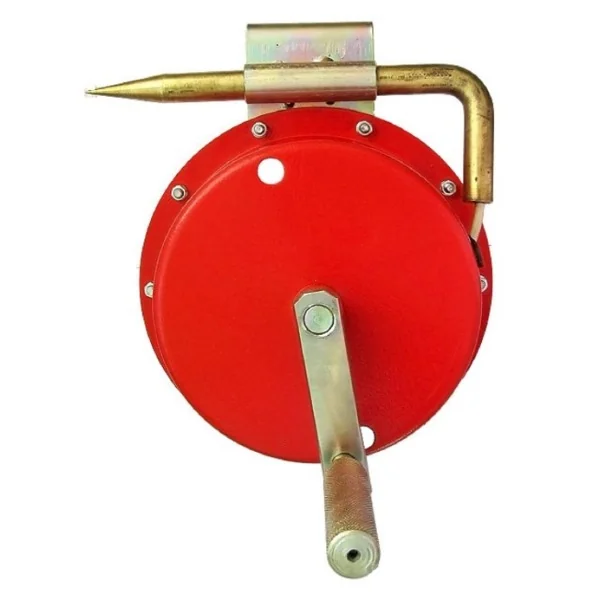

Барабан БЗЗ-15 состоит из корпуса с катушкой, заземляющего троса, рукоятки для намотки и зажима для подключения к заземлителю. При подготовке к сливу или наливу трос разматывают, зажим подключают к заземляющему устройству или контуру, а второй контакт обеспечивает связь с корпусом транспортной емкости.

После завершения операции трос сматывают на барабан. Такая конструкция защищает провод от спутывания, механических повреждений и загрязнения, а также упрощает хранение заземляющего провода на транспортном средстве или рабочем месте.

Особенности эксплуатации

Перед применением необходимо проверить целостность троса, надежность крепления барабана, исправность зажима, отсутствие коррозии и механических повреждений. Контактные поверхности должны обеспечивать стабильное электрическое соединение.

При работе с бензином, дизельным топливом, керосином и другими горючими жидкостями заземление выполняют до начала сливо-наливных операций и снимают только после их завершения. Использование барабана должно соответствовать требованиям пожарной безопасности и регламенту объекта.

Комплектация

• барабан заземления БЗЗ-15 — 1 шт.;
• заземляющий трос 15 м — в составе барабана;
• зажим типа «крокодил» — в составе изделия;
• рукоятка намотки — в составе изделия;
• паспорт или сопроводительная документация — при наличии в поставке.

Применение и подбор

При подборе БЗЗ-15 учитывают длину троса 15 м, место установки барабана, тип автоцистерны или топливозаправщика, способ крепления, требования к зажиму, сопротивлению цепи и условия эксплуатации на объекте.

Для замены действующего барабана дополнительно проверяют фактическую длину требуемого троса, состояние заземляющего контура, удобство доступа к месту подключения, наличие места для установки и совместимость с действующими требованиями безопасности при работе с нефтепродуктами.
