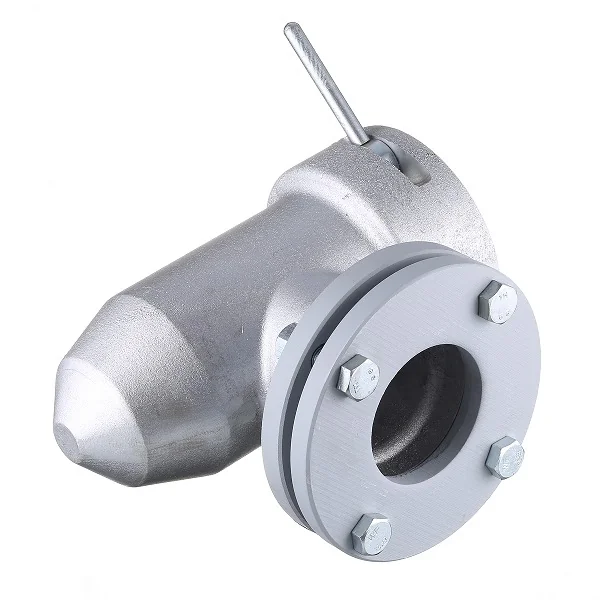

Узел линии налива УЛН 80 К
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Узел линии налива УЛН-80К предназначен для герметичного соединения патрубка рукава автомобильной цистерны с трубопроводом линии налива топливного резервуара. Изделие применяется на АЗС и объектах нефтепродуктообеспечения при сливе топлива из автоцистерны в резервуар.
Назначение
Узел налива используется в линиях налива резервуаров для подключения сливного рукава автоцистерны. Конструкция обеспечивает фиксацию патрубка рукава, пропуск нефтепродукта в одном направлении и закрытие линии после завершения операции слива.
Конструктивно УЛН-80К относится к жидкостным противодетонационным предохранителям. Гидрозатвор работает по принципу сифона и служит для защиты трубопровода налива резервуара при дефлаграции или детонации.

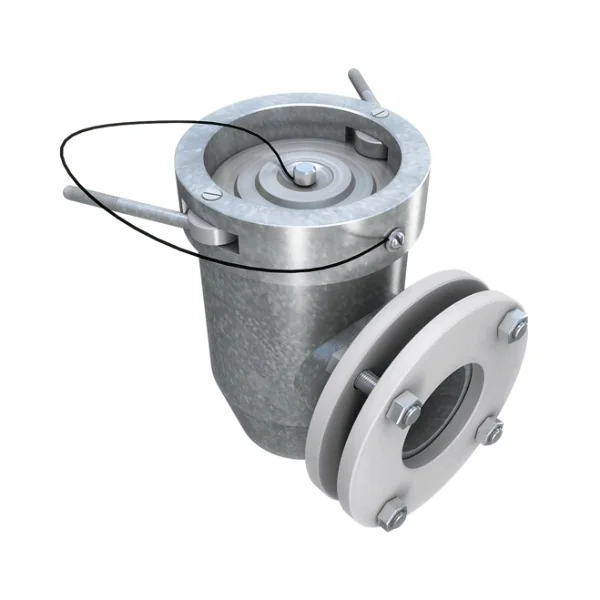

Конструкция
- корпус из алюминиевого сплава;
- зажимное эксцентриковое кулачковое устройство для фиксации патрубка рукава автоцистерны;
- крышка для закрытия сливной муфты в нерабочем состоянии;
- поплавковый клапан, пропускающий нефтепродукт в одном направлении;
- фланец для подключения к трубопроводу линии налива.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Узел налива |
| Модель | УН-80к / УЛН-80К |
| Условный диаметр прохода | Ду 80 мм |
| Рабочий диапазон слива | 0–800 л/мин |
| Пропускная способность под налив | 600 л/мин |
| Пропускная способность при давлении 4 кгс/см² | 1000 л/мин |
| Максимальное рабочее давление | 0,6 МПа |
| Рабочее положение | Вертикальное, допустимое отклонение ±20° |
| Температура окружающей среды | От −50 до +50 °C |
| Относительная влажность окружающей среды | До 95% |
| Климатическое исполнение | УХЛ(ХЛ), категории размещения 1–5 по ГОСТ 15150-69 |
| Масса | Не более 8,5 кг |
| Диаметр по ручкам | Не более 370 мм |
| Высота | Не более 320 мм |
| Ширина | Не более 200 мм |
| Длина выходного патрубка | 60 мм |
Порядок подключения
Для подключения необходимо открыть кулачковые зажимы, снять крышку, установить сливной патрубок рукава автоцистерны и зафиксировать его зажимами. После открытия сливного устройства поток нефтепродукта открывает поплавковый клапан и поступает в резервуар.
После окончания слива поплавковый клапан закрывается. Отсоединение сливного рукава выполняется в обратной последовательности.
Обслуживание
При эксплуатации необходимо проводить осмотр деталей узла налива не реже одного раза в месяц. Контролируют состояние корпуса, зажимного устройства, крышки, фланцевого соединения и поплавкового клапана.
Комплектация
- узел налива — 1 шт.;
- паспорт — 1 шт.
