Описание

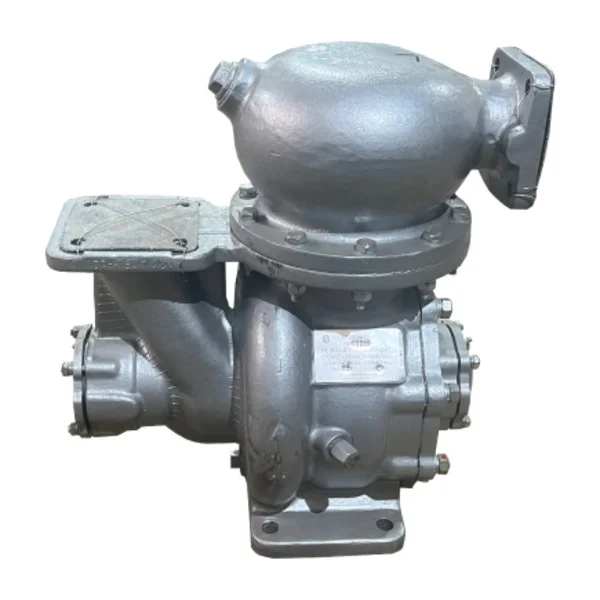

Насос СЦЛ 20-24 левого вращения — самовсасывающий центробежно-лопастной насос для перекачивания чистых жидкостей без механических примесей. Модель применяют в системах перекачки топлива, воды, керосина, спирта и других нейтральных жидкостей.
Назначение
Насос СЦЛ 20-24 предназначен для перекачивания чистых жидкостей без механических примесей: воды, бензина, керосина, спирта, продукта ТМ-185 и других нейтральных жидкостей с вязкостью не более 20 сСт.
Исполнение левого вращения подбирают по направлению вращения вала, если смотреть со стороны привода. Перед запуском направление вращения должно совпадать с указательной стрелкой на корпусе насоса.
Область применения
- топливные хозяйства предприятий;
- АЗС, нефтебазы и склады ГСМ;
- линии перекачивания бензина и керосина;
- перекачивание воды, спирта и нейтральных жидкостей;
- замена насоса по модели СЦЛ 20-24 или 1СЦЛ-20-24Г.
Особенности
- самовсасывающее исполнение;
- центробежно-лопастная конструкция;
- левое вращение в выбранной конфигурации;
- также выпускается правое вращение;
- перед пуском насос должен быть заполнен рабочей жидкостью;
- герметичность обеспечивается резиновыми кольцами и торцовыми уплотнениями;
- масса насоса — 35 кг.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Самовсасывающий насос |
| Модель | СЦЛ 20-24 / 1СЦЛ-20-24Г |
| Исполнение | Левое вращение |
| Доступные направления вращения насоса | Левое, правое |
| Перекачиваемые жидкости | Вода, бензин, керосин, спирт, продукт ТМ-185 и другие нейтральные жидкости |
| Температура жидкости | От −40 до +50 °C |
| Вязкость жидкости | Не более 20 сСт |
| Высота самовсасывания | Не менее 5,5 м |
| Допустимая продолжительность самовсасывания | 50 с |
| Утечка через каждое уплотнение вала | Не более 30 см³/ч |
| Масса насоса | 35 кг |
Рабочие параметры по частоте вращения
| Параметр | 1450 об/мин | 1700 об/мин |
| Подача | 32 м³/ч | 45 м³/ч |
| Напор | 54 м | 45 м |
| Допустимый кавитационный запас | Не более 1,5 м | Не более 5 м |
| Мощность | 16 кВт | 24 кВт |
| КПД | 33% | 33% |
Конструкция
Основными деталями насоса являются корпус, центробежное колесо, промежуточная крышка, крышка корпуса, торцовое уплотнение, вихревое колесо, воздухопровод, колпак и вал.
Всасывающий фланец выполнен в корпусе насоса, напорный — в колпаке. Вал опирается на шарикоподшипники. Герметичность обеспечивается резиновыми кольцами и торцовыми уплотнениями.
Принцип самовсасывания
Перед пуском в насос заливают рабочую жидкость. При запуске жидкость захватывается центробежным колесом и направляется к вихревому колесу. В насосе образуется вакуум, за счёт чего из всасывающей линии поступает воздух.
Воздух смешивается с жидкостью, образуя эмульсию. После отделения воздуха жидкость возвращается в камеру вихревого колеса. Процесс продолжается до освобождения всасывающей линии от воздуха и поступления перекачиваемой жидкости в насос.
Направление вращения
Насосы СЦЛ 20-24 выпускаются левого и правого вращения. В выбранной конфигурации используется левое вращение. Направление определяют со стороны привода и сверяют со стрелкой на корпусе насоса.
При подборе замены важно не путать левое и правое исполнение: насос с неподходящим направлением вращения может не соответствовать существующей компоновке трубопроводов и привода.
Условия эксплуатации
Не допускается пуск и работа насоса, не заполненного перекачиваемой жидкостью. В взрыво- и пожароопасных производствах, где возможна работа насоса всухую, должна быть предусмотрена автоматическая защита агрегата.
При эксплуатации насос должен работать в рабочем интервале характеристики Q–H. Для агрегатного исполнения требуется заземление электродвигателя и заземление насоса для снятия зарядов статического электричества.
Подбор перед заказом
Перед заказом СЦЛ 20-24 необходимо сверить направление вращения, рабочую жидкость, требуемые подачу и напор, частоту вращения, схему подключения, тип привода и условия установки.
Если насос подбирается для замены, желательно передать фото старого насоса, направление стрелки на корпусе, данные по двигателю и схему расположения всасывающего и напорного патрубков.
Варианты исполнения
- Вращение
- Правое, Левое
