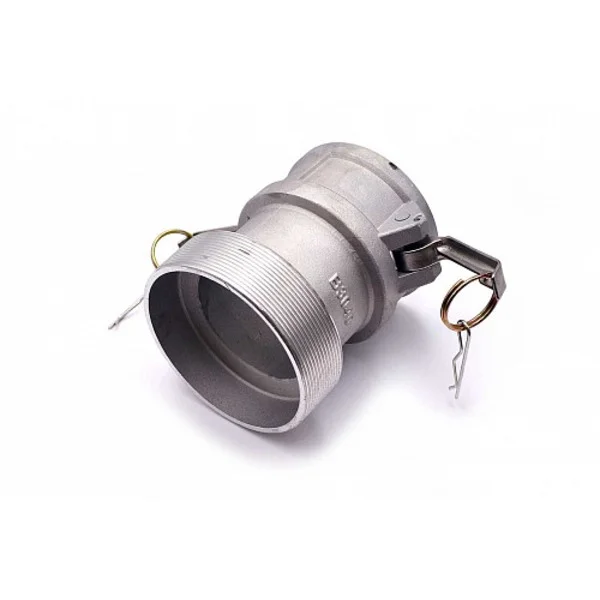

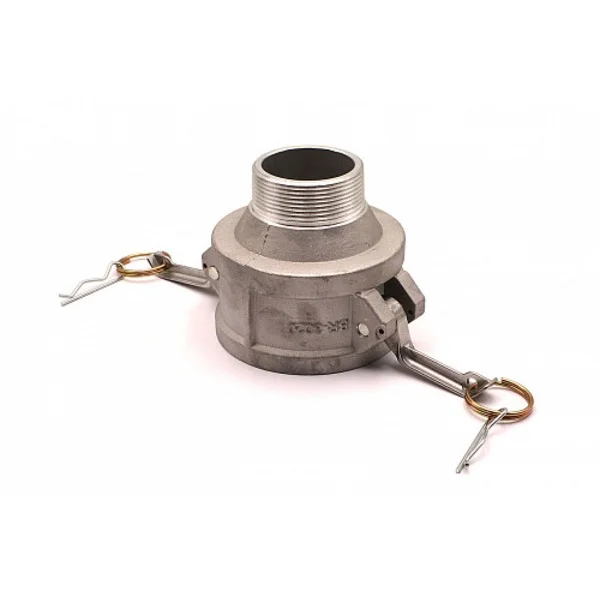

БРС Камлок AL-B — алюминиевая быстроразъемная муфта Camlock типа B с кулачковыми рычагами и резьбовым присоединением. Используется для быстрого подключения рукавных линий к оборудованию, цистернам, резервуарам, насосным узлам и трубопроводам.
Область применения
Камлок AL-B применяют в рукавных линиях для воды, нефтепродуктов, топлива, масел и других совместимых жидкостей. Соединение используют на АЗС, нефтебазах, складах ГСМ, автоцистернах, насосных установках и технологических линиях, где требуется быстрое разъемное соединение без сложного инструмента.
Тип B подходит для соединения с адаптерами Camlock соответствующего типоразмера. В зависимости от схемы подключения муфта может использоваться с ответными частями типов A, E или F.
Назначение
БРС Камлок AL-B обеспечивает быстрое соединение и разъединение рукавной или трубопроводной линии. Кулачковые рычаги фиксируют адаптер в муфте, а уплотнение внутри соединения обеспечивает герметичность при корректном подборе типоразмера и рабочей среды.
Особенности
- тип соединения Camlock B;
- приемная муфта с кулачковыми рычагами;
- резьбовое присоединение к оборудованию или трубопроводу;
- материал корпуса — алюминий;
- уплотнение NBR в распространенном исполнении;
- подходит для соединения с адаптерами Camlock соответствующего размера;
- применение для воды, топлива, нефтепродуктов и масел;
- быстрое соединение и разъединение без сложного инструмента.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъемное соединение / муфта Camlock |
| Модель | AL-B |
| Тип Camlock | B |
| Конструкция | муфта Camlock с кулачковыми рычагами × резьбовое присоединение |
| Материал корпуса | алюминий |
| Уплотнение | NBR в распространенном исполнении |
| Ответная часть Camlock | адаптер Camlock соответствующего типоразмера |
| Совместимые ответные типы | A, E, F и другие адаптеры Camlock подходящего размера |
| Рабочие среды | вода, топливо, нефтепродукты, масла и другие совместимые жидкости |
| Тип присоединения | резьбовое соединение с одной стороны и Camlock-муфта с другой |
| Стандарт соединения | A-A-59326 или EN 14420-7, в зависимости от исполнения и производителя |
| Область установки | рукавные линии, цистерны, резервуары, насосные узлы, трубопроводы |
Монтаж и применение
Муфту AL-B устанавливают резьбовой стороной на оборудование, трубопровод, переходник или другой присоединительный элемент. Перед соединением с адаптером Camlock проверяют чистоту посадочных поверхностей, состояние уплотнения, отсутствие повреждений на кулачковых рычагах и соответствие типоразмера ответной части.
Применение и подбор
При подборе БРС Камлок AL-B учитывают диаметр рукавной линии, тип резьбы, размер ответного адаптера, рабочую среду, давление в системе, материал соединения и совместимость уплотнения. Для рукавов МБС и топливных линий важно подбирать типоразмер Camlock под фактический диаметр рукава и присоединительные размеры оборудования.
Варианты исполнения
- Размер
- B-100 1" (25 мм), B-125 1 1/4" (32 мм), B-150 1 1/2" (38 мм), B-200 2" (50 мм), B-250 2 1/2" (63 мм), B-300 3" (75 мм), B-400 4" (100 мм), В-2015 (МАМА 50мм + нар. резьба 38мм) 2" х 1 1/2", В-3020 (МАМА 75мм + нар. резьба 50мм) 3" х 2", В-3040 (МАМА 75мм + нар. резьба 100мм) 3" х 4", В-4030 (МАМА 100мм + нар. резьба 75мм) 4" х 3"
- Материал
- Алюминий
