Описание

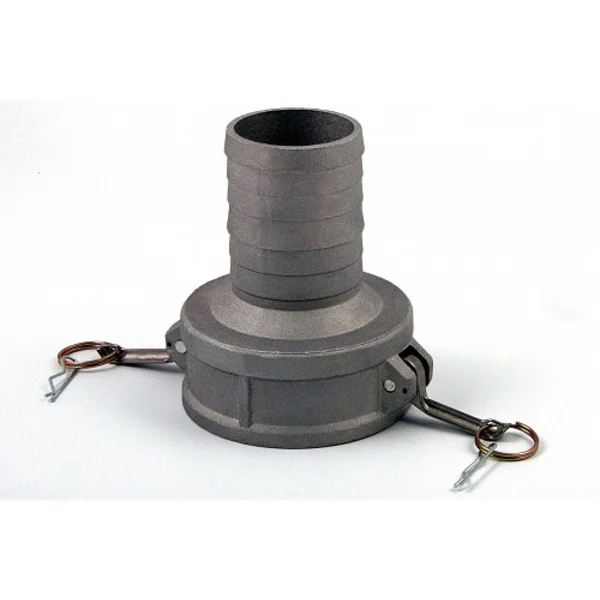

БРС Камлок AL-S — алюминиевая быстроразъемная муфта Camlock с кулачковыми рычагами и хвостовиком под рукав. Используется для быстрого подключения рукавных линий к оборудованию, цистернам, резервуарам, насосным узлам и трубопроводам.
Область применения
Камлок AL-S применяют в рукавных линиях для воды, нефтепродуктов, топлива, масел и других совместимых жидкостей. Соединение используют на АЗС, нефтебазах, складах ГСМ, автоцистернах, насосных установках и технологических линиях, где требуется быстрое разъемное соединение без сложного инструмента.
Муфта с хвостовиком предназначена для установки непосредственно в рукав. Camlock-сторона соединяется с адаптером соответствующего типоразмера, а фиксация выполняется кулачковыми рычагами.
Назначение
БРС Камлок AL-S обеспечивает быстрое соединение и разъединение рукавной линии. Хвостовик устанавливается в рукав и фиксируется хомутом или обжимной гильзой, а приемная часть Camlock позволяет быстро подключать рукав к ответному адаптеру на оборудовании, резервуаре, цистерне или другой рукавной линии.
Особенности
- алюминиевое исполнение корпуса;
- приемная муфта Camlock с кулачковыми рычагами;
- хвостовик под рукав;
- подходит для соединения с адаптером Camlock соответствующего размера;
- быстрое соединение и разъединение без сложного инструмента;
- применение для воды, топлива, нефтепродуктов и масел;
- используется на рукавах МБС, автоцистернах, резервуарах и насосном оборудовании;
- типоразмер подбирается по внутреннему диаметру рукава и ответной части Camlock.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъемное соединение / муфта Camlock с хвостовиком |
| Модель | AL-S |
| Конструкция | приемная муфта Camlock × хвостовик под рукав |
| Материал корпуса | алюминий |
| Ответная часть Camlock | адаптер Camlock соответствующего типоразмера |
| Тип фиксации | кулачковые рычаги |
| Тип присоединения к рукаву | хвостовик под рукав с фиксацией хомутом или обжимной гильзой |
| Рабочие среды | вода, топливо, нефтепродукты, масла и другие совместимые жидкости |
| Диапазон типоразмеров | подбирается по диаметру рукава и ответного адаптера Camlock |
| Рабочее давление | зависит от типоразмера, исполнения и способа крепления рукава |
| Стандарт соединения | A-A-59326 или EN 14420-7 / DIN 2828, в зависимости от исполнения и производителя |
| Область установки | рукавные линии, цистерны, резервуары, насосные узлы, трубопроводы |
Монтаж и применение
Муфту AL-S устанавливают хвостовиком в рукав подходящего внутреннего диаметра и фиксируют хомутом или обжимной гильзой. Перед соединением с адаптером Camlock проверяют чистоту посадочных поверхностей, состояние уплотнения, исправность кулачковых рычагов и соответствие типоразмера ответной части.
Применение и подбор
При подборе БРС Камлок AL-S учитывают внутренний диаметр рукава, размер ответного адаптера Camlock, рабочую среду, давление в системе, материал соединения, тип уплотнения и способ крепления хвостовика в рукаве. Для рукавов МБС и топливных линий важно подбирать типоразмер Camlock под фактический диаметр рукава и присоединительные размеры оборудования.
Варианты исполнения
- Размер
- C-100 1" (25 мм), C-125 1 1/4" (32 мм), C-150 1 1/2" (38 мм), C-200 2" (50 мм), C-250 2 1/2" (63 мм), C-300 3" (75 мм), C-400 4" (100 мм), С-2015 (МАМА 50мм + штуцер 38мм) 2" х 1 1/2", С-3020 (МАМА 75мм + штуцер 50мм) 3" х 2", С-3025 (МАМА 75мм + штуцер 63мм) 3" х 2 1/2", С-3040 (МАМА 75мм + штуцер 100мм) 3" х 4", С-4030 (МАМА 100мм + штуцер 75м) 4" х 3"
- Материал
- Алюминий
