БРС Камлок AL-D
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

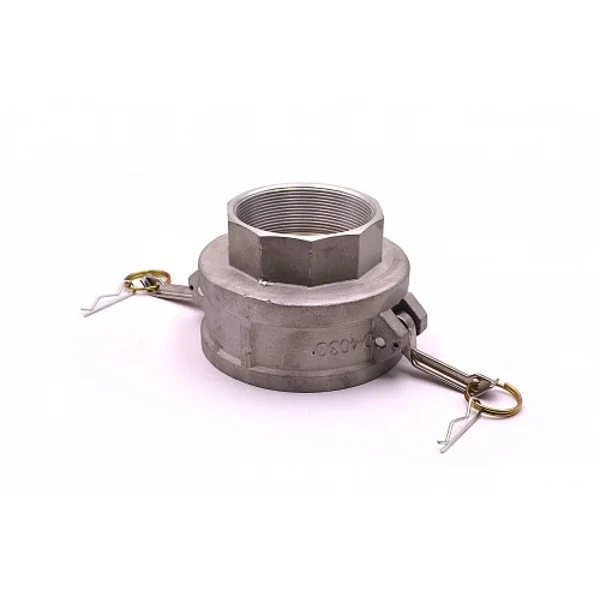

БРС Камлок AL-D — алюминиевая быстроразъемная муфта Camlock типа D с кулачковыми рычагами и внутренней резьбой. Используется для быстрого подключения рукавных линий к оборудованию, цистернам, резервуарам, насосным узлам и трубопроводам.
Область применения
Камлок AL-D применяют в рукавных линиях для воды, нефтепродуктов, топлива, масел и других совместимых жидкостей. Соединение используют на АЗС, нефтебазах, складах ГСМ, автоцистернах, насосных установках и технологических линиях, где требуется быстрое разъемное соединение без сложного инструмента.
Тип D подходит для соединения с адаптерами Camlock соответствующего типоразмера. Муфта с внутренней резьбой используется для подключения к резьбовым патрубкам, переходникам, трубопроводной арматуре и оборудованию.
Назначение
БРС Камлок AL-D обеспечивает быстрое соединение и разъединение рукавной или трубопроводной линии. Кулачковые рычаги фиксируют адаптер в муфте, а уплотнение внутри соединения обеспечивает герметичность при корректном подборе типоразмера, резьбы и рабочей среды.
Особенности
- тип соединения Camlock D;
- приемная муфта с кулачковыми рычагами;
- внутренняя резьба для подключения к оборудованию или трубопроводу;
- материал корпуса — алюминий;
- уплотнение NBR в распространенном исполнении;
- подходит для соединения с адаптерами Camlock соответствующего размера;
- применение для воды, топлива, нефтепродуктов и масел;
- быстрое соединение и разъединение без сложного инструмента.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъемное соединение / муфта Camlock |
| Модель | AL-D |
| Тип Camlock | D |
| Конструкция | муфта Camlock с кулачковыми рычагами × внутренняя резьба |
| Материал корпуса | алюминий |
| Уплотнение | NBR в распространенном исполнении |
| Ответная часть Camlock | адаптер Camlock соответствующего типоразмера |
| Рабочие среды | вода, топливо, нефтепродукты, масла и другие совместимые жидкости |
| Тип резьбы | BSP или NPT в зависимости от исполнения |
| Тип присоединения | внутренняя резьба с одной стороны и Camlock-муфта с другой |
| Стандарт соединения | A-A-59326 или EN 14420-7, в зависимости от исполнения и производителя |
| Область установки | рукавные линии, цистерны, резервуары, насосные узлы, трубопроводы |
Монтаж и применение
Муфту AL-D устанавливают резьбовой стороной на патрубок, переходник, трубопроводную арматуру или другое оборудование с подходящей наружной резьбой. Перед соединением с адаптером Camlock проверяют чистоту посадочных поверхностей, состояние уплотнения, отсутствие повреждений на кулачковых рычагах и соответствие типоразмера ответной части.
Применение и подбор
При подборе БРС Камлок AL-D учитывают диаметр рукавной линии, тип и размер резьбы, размер ответного адаптера, рабочую среду, давление в системе, материал соединения и совместимость уплотнения. Для рукавов МБС и топливных линий важно подбирать типоразмер Camlock под фактический диаметр рукава и присоединительные размеры оборудования.
Варианты исполнения
- Размер
- D-100 1" (25 мм), D-125 1 1/4" (32 мм), D-150 1 1/2" (38 мм), D-200 2" (50 мм), D-250 2 1/2" (63 мм), D-300 3" (75 мм), D-400 4" (100 мм), D-2015 (МАМА 50мм + вн. резьба 38мм) 2" х 1 1/2", D-3020 (МАМА 75мм + вн. резьба 50мм) 3" х 2", D-4030 (МАМА 100мм + вн. резьба 75мм) 4" х 3"
- Материал
- Алюминий
