БРС Камлок AL-A

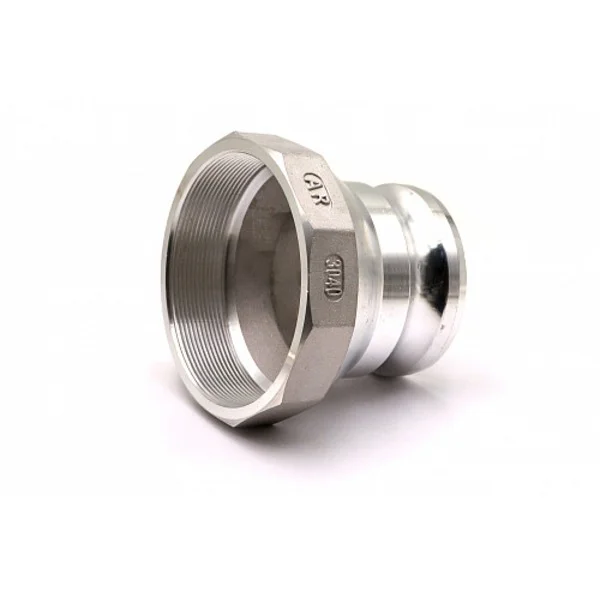

БРС Камлок AL-A — алюминиевое быстроразъёмное соединение Camlock типа A с внутренней резьбой и ответной частью «папа». Используется для подключения рукавов, трубопроводной арматуры и оборудования, где требуется быстрое соединение и разъединение линии без сложного инструмента.

Область применения

Камлок AL-A применяют в рукавных линиях, наливных и сливных узлах, топливных системах, технологических трубопроводах и оборудовании АЗС, нефтебаз, автоцистерн и производственных участков.

Соединение подходит для комплектации рукавов МБС и других линий, где ответная часть должна подключаться к муфте Camlock соответствующего типоразмера.

Конструкция и совместимость

Тип A представляет собой адаптер с наружной Camlock-частью и внутренней резьбой. Ответная часть соединяется с приёмными муфтами Camlock типа B, C или D того же размера. Для закрытия свободного конца может использоваться пылезащитная крышка типа DC подходящего типоразмера.

Варианты исполнения

• A-100 — 1" (25 мм);
• A-125 — 1 1/4" (32 мм);
• A-150 — 1 1/2" (38 мм);
• A-200 — 2" (50 мм);
• A-250 — 2 1/2" (63 мм);
• A-300 — 3" (75 мм);
• A-400 — 4" (100 мм);
• А-2015 — папа 50 мм + внутренняя резьба 38 мм, 2" × 1 1/2";
• А-2030 — папа 50 мм + внутренняя резьба 75 мм, 2" × 3";
• А-3020 — папа 75 мм + внутренняя резьба 50 мм, 3" × 2";
• А-3040 — папа 75 мм + внутренняя резьба 100 мм, 3" × 4";
• А-4030 — папа 100 мм + внутренняя резьба 75 мм, 4" × 3".

Технические характеристики

Как подобрать

При подборе AL-A сверяют диаметр Camlock-части, размер внутренней резьбы, материал соединения и тип ответной муфты. Для переходных исполнений дополнительно проверяют оба размера: диаметр части «папа» и размер внутренней резьбы.

Если соединение устанавливается в топливную или маслобензостойкую рукавную линию, также важно учитывать рабочую среду, прокладки ответной части и параметры оборудования, к которому подключается адаптер.
