БРС Камлок AL-F
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

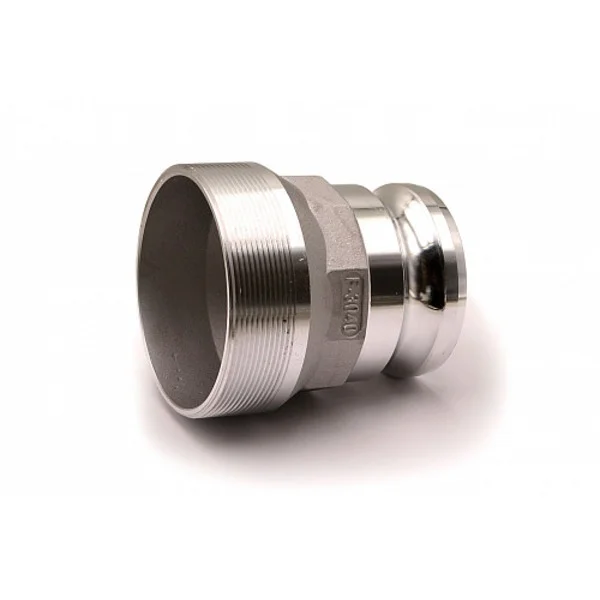

БРС Камлок AL-F — алюминиевый быстроразъемный адаптер Camlock типа F с наружной резьбой. Используется для быстрого подключения рукавных линий к оборудованию, цистернам, резервуарам, насосным узлам и трубопроводам.
Область применения
Камлок AL-F применяют в рукавных линиях для воды, нефтепродуктов, топлива, масел и других совместимых жидкостей. Соединение используют на АЗС, нефтебазах, складах ГСМ, автоцистернах, насосных установках и технологических линиях, где требуется быстрое разъемное соединение без сложного инструмента.
Тип F подходит для подключения к оборудованию или трубопроводу через наружную резьбу. Camlock-сторона соединяется с приемной муфтой соответствующего типоразмера, что позволяет быстро подключать и отключать рукавную линию.
Назначение
БРС Камлок AL-F обеспечивает переход с резьбового присоединения на быстроразъемное соединение Camlock. Такое исполнение используют, когда оборудование, патрубок или переходник имеет резьбовое соединение, а подключение рукава требуется выполнять быстро и без длительной разборки линии.
Особенности
- тип соединения Camlock F;
- адаптер Camlock «папа» с наружной резьбой;
- материал корпуса — алюминий;
- подходит для соединения с муфтами Camlock соответствующего размера;
- наружная резьба для подключения к оборудованию, патрубку или трубопроводу;
- применение для воды, топлива, нефтепродуктов и масел;
- быстрое соединение и разъединение без сложного инструмента;
- используется на рукавах МБС, цистернах, резервуарах и насосном оборудовании.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъемное соединение / адаптер Camlock |
| Модель | AL-F |
| Тип Camlock | F |
| Конструкция | адаптер Camlock «папа» × наружная резьба |
| Материал корпуса | алюминий |
| Ответная часть Camlock | муфта Camlock соответствующего типоразмера |
| Совместимые типы муфт | B, C, D и другие приемные муфты Camlock подходящего размера |
| Рабочие среды | вода, топливо, нефтепродукты, масла и другие совместимые жидкости |
| Тип резьбы | BSPP или BSPT в зависимости от исполнения |
| Диапазон типоразмеров | подбирается по размеру рукавной линии, резьбы и ответной муфты Camlock |
| Рабочее давление | зависит от типоразмера и исполнения; для распространенных алюминиевых исполнений до 10 атм |
| Стандарт соединения | A-A-59326 или EN 14420-7 / DIN 2828, в зависимости от исполнения и производителя |
| Область установки | рукавные линии, цистерны, резервуары, насосные узлы, трубопроводы |
Монтаж и применение
Адаптер AL-F устанавливают резьбовой стороной в оборудование, патрубок, переходник или трубопровод с подходящей внутренней резьбой. Перед монтажом проверяют тип и размер резьбы, чистоту присоединительных поверхностей, состояние уплотнения в ответной муфте и отсутствие повреждений на Camlock-адаптере.
Применение и подбор
При подборе БРС Камлок AL-F учитывают диаметр рукавной линии, тип и размер резьбы, размер ответной муфты Camlock, рабочую среду, давление в системе, материал соединения и совместимость уплотнений. Для рукавов МБС и топливных линий важно подбирать типоразмер Camlock под фактический диаметр рукава и присоединительные размеры оборудования.
Варианты исполнения
- Размер
- F-100 1" (25 мм), F-125 1 1/4" (32 мм), F-150 1 1/2" (38 мм), F-200 2" (50 мм), F-250 2 1/2" (63 мм), F-300 3" (75 мм), F-400 4" (100 мм), F-2015 (ПАПА 50мм + нар. резьба 38мм) 2" х 1 1/2", F-3020 (ПАПА 75мм + нар. резьба 50мм) 3" х 2", F-3040 (ПАПА 75мм + нар. резьба 100мм) 3" х 4"
- Материал
- Алюминий
