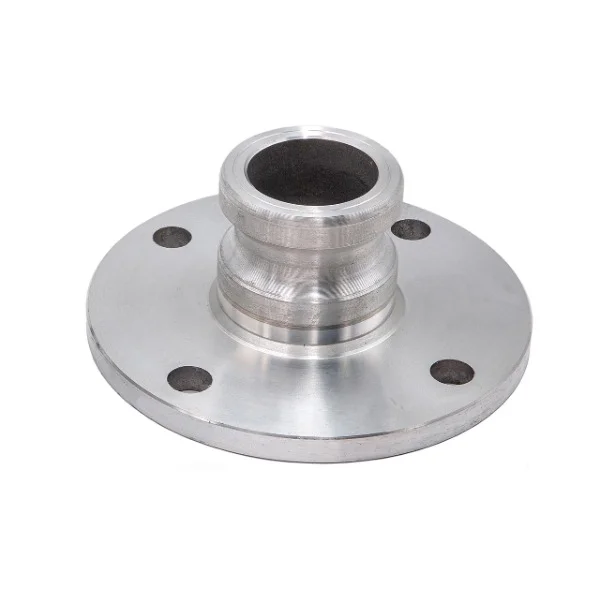

БРС Камлок AL-AF — алюминиевый фланцевый переходник Camlock для быстрого подключения рукавной линии к оборудованию, цистерне, резервуару или трубопроводу. С одной стороны соединение имеет адаптер Camlock, с другой — фланец для стационарного крепления.
Область применения
Камлок AL-AF применяют в рукавных линиях для воды, нефтепродуктов, топлива, масел и других совместимых жидкостей. Переходник используют на АЗС, нефтебазах, складах ГСМ, автоцистернах, насосных установках и технологических линиях, где нужно быстро подключать рукав к фланцевому оборудованию.
Фланцевое исполнение удобно для монтажа на резервуары, цистерны, насосные узлы, коллекторы и трубопроводные линии. Camlock-сторона позволяет быстро соединять и разъединять рукавную линию с ответной муфтой соответствующего типоразмера.
Назначение
БРС Камлок AL-AF обеспечивает переход с фланцевого присоединения на быстроразъемное соединение Camlock. Такое решение используют, когда оборудование имеет фланцевый выход, а подключение рукава требуется выполнять быстро, без сложного инструмента и длительной разборки соединения.
Особенности
- тип соединения Camlock AF;
- конструкция адаптер × фланец;
- материал корпуса — алюминий;
- подходит для подключения рукавной линии к фланцевому оборудованию;
- быстрое соединение и разъединение через ответную муфту Camlock;
- применение для воды, топлива, нефтепродуктов и масел;
- может использоваться на цистернах, резервуарах, насосных узлах и трубопроводах;
- типоразмер подбирается по диаметру рукава, фланца и ответной части Camlock.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъемное соединение / фланцевый переходник Camlock |
| Модель | AL-AF |
| Тип Camlock | AF |
| Конструкция | адаптер Camlock × фланец |
| Материал корпуса | алюминий |
| Ответная часть Camlock | муфта Camlock соответствующего типоразмера |
| Рабочие среды | вода, топливо, нефтепродукты, масла и другие совместимые жидкости |
| Диапазон типоразмеров | 2", 2 1/2", 3", 4", 6" в зависимости от исполнения |
| Количество отверстий фланца | 4 или 8, в зависимости от типоразмера |
| Диаметр отверстий фланца | 17–20 мм, в зависимости от типоразмера |
| Межцентровое расстояние отверстий | 125–240 мм, в зависимости от типоразмера |
| Тип присоединения | фланцевое соединение с одной стороны и Camlock-адаптер с другой |
| Область установки | рукавные линии, цистерны, резервуары, насосные узлы, трубопроводы |
Монтаж и применение
Переходник AL-AF устанавливают фланцевой стороной на ответный фланец оборудования, резервуара или трубопровода. Перед монтажом проверяют совпадение отверстий, состояние уплотнения, чистоту присоединительных поверхностей и соответствие типоразмера Camlock ответной муфте.
Применение и подбор
При подборе БРС Камлок AL-AF учитывают диаметр рукавной линии, фланцевый стандарт оборудования, тип ответной муфты Camlock, рабочую среду, давление в системе, материал соединения и совместимость уплотнений. Для рукавов МБС и топливных линий важно подбирать типоразмер Camlock под фактический диаметр рукава и присоединительные размеры оборудования.
Варианты исполнения
- Размер
- FA-200 2" (50 мм), FA-300 3" (75 мм), FA-400 4" (100 мм)
- Материал
- Алюминий
