Описание
БРС Камлок AL-FC — алюминиевая быстроразъемная муфта Camlock с фланцевым присоединением. С одной стороны соединение имеет приемную часть Camlock с кулачковыми рычагами, с другой — фланец для стационарного крепления к оборудованию, цистерне, резервуару или трубопроводу.
Область применения
Камлок AL-FC применяют в рукавных линиях для воды, нефтепродуктов, топлива, масел и других совместимых жидкостей. Соединение используют на АЗС, нефтебазах, складах ГСМ, автоцистернах, насосных установках и технологических линиях, где требуется быстро подключать рукав к фланцевому оборудованию.
Фланцевое исполнение удобно для монтажа на резервуары, цистерны, насосные узлы, коллекторы и трубопроводные линии. Camlock-сторона позволяет быстро соединять и разъединять рукавную линию с ответным адаптером соответствующего типоразмера.
Назначение
БРС Камлок AL-FC обеспечивает переход с фланцевого присоединения на быстроразъемную приемную муфту Camlock. Такое решение используют, когда оборудование имеет фланцевый выход, а подключение рукава или переходника требуется выполнять быстро, без сложного инструмента и длительной разборки соединения.
Особенности
- тип соединения Camlock FC;
- конструкция приемная муфта Camlock × фланец;
- материал корпуса — алюминий;
- кулачковые рычаги для фиксации ответного адаптера;
- подходит для подключения рукавной линии к фланцевому оборудованию;
- применение для воды, топлива, нефтепродуктов и масел;
- может использоваться на цистернах, резервуарах, насосных узлах и трубопроводах;
- типоразмер подбирается по диаметру рукава, фланца и ответной части Camlock.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъемное соединение / фланцевая муфта Camlock |
| Модель | AL-FC |
| Тип Camlock | FC |
| Конструкция | приемная муфта Camlock × фланец |
| Материал корпуса | алюминий |
| Ответная часть Camlock | адаптер Camlock соответствующего типоразмера |
| Рабочие среды | вода, топливо, нефтепродукты, масла и другие совместимые жидкости |
| Диапазон типоразмеров | 2", 3", 4" в распространенных исполнениях |
| Тип фиксации | кулачковые рычаги |
| Уплотнение | NBR, EPDM или FKM в зависимости от исполнения и рабочей среды |

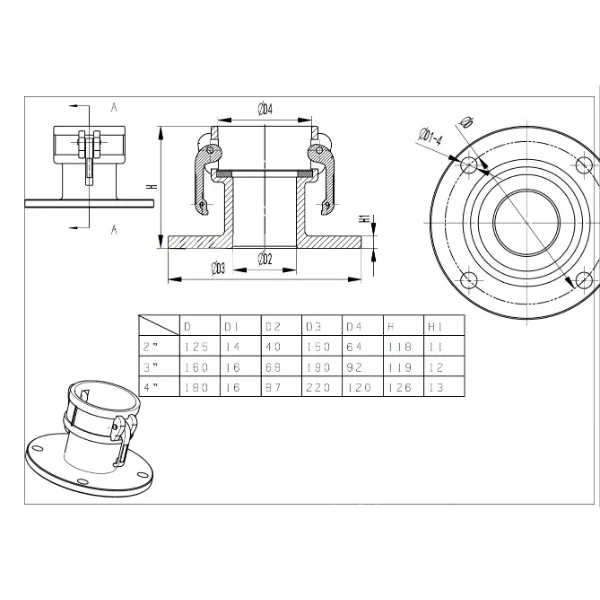

| Фланцевые параметры | подбираются по типоразмеру и ответному фланцу оборудования |
| Стандарт соединения | A-A-59326 или EN 14420-7 / DIN 2828, в зависимости от исполнения и производителя |
| Область установки | рукавные линии, цистерны, резервуары, насосные узлы, трубопроводы |
Монтаж и применение
Муфту AL-FC устанавливают фланцевой стороной на ответный фланец оборудования, резервуара или трубопровода. Перед монтажом проверяют совпадение отверстий, состояние прокладки, чистоту присоединительных поверхностей и соответствие типоразмера Camlock ответному адаптеру.
Применение и подбор
При подборе БРС Камлок AL-FC учитывают диаметр рукавной линии, фланцевый стандарт оборудования, тип ответного адаптера Camlock, рабочую среду, давление в системе, материал соединения и совместимость уплотнений. Для рукавов МБС и топливных линий важно подбирать типоразмер Camlock под фактический диаметр рукава и присоединительные размеры оборудования.
Варианты исполнения
- Размер
- FC-200 2" (50 мм), FC-300 3" (75 мм), FC-400 4" (100 мм)
- Материал
- Алюминий
