Описание

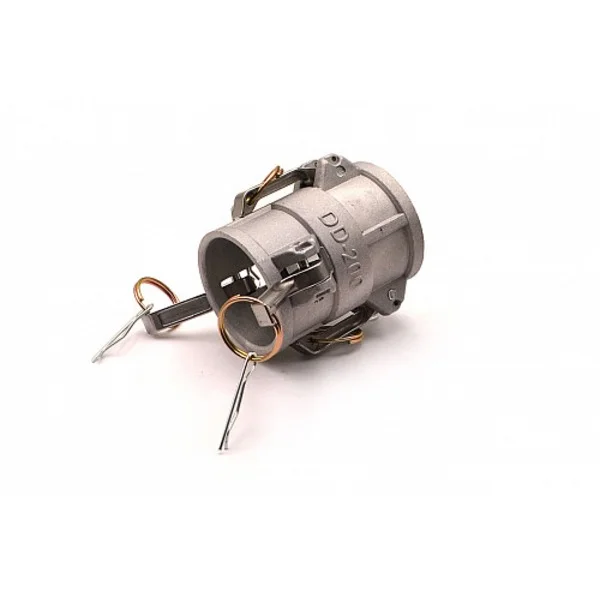

БРС Камлок AL-DD — алюминиевый быстроразъемный переходник Camlock типа DD. Конструкция состоит из двух приемных муфт Camlock и используется для соединения двух адаптеров соответствующего типоразмера в рукавных линиях, на оборудовании, цистернах, резервуарах и технологических узлах.
Область применения
Камлок AL-DD применяют в рукавных линиях для воды, нефтепродуктов, топлива, масел и других совместимых жидкостей. Соединение используют на АЗС, нефтебазах, складах ГСМ, автоцистернах, насосных установках и технологических линиях, где требуется быстрое разъемное соединение без сложного инструмента.
Тип DD подходит для соединения двух адаптеров Camlock. Такое исполнение удобно как промежуточный переходник между двумя участками линии, где обе ответные части выполнены в виде адаптеров Camlock.
Назначение
БРС Камлок AL-DD обеспечивает быстрое соединение и разъединение двух адаптеров Camlock. Кулачковые рычаги фиксируют адаптеры в муфтах, а уплотнения внутри соединения обеспечивают герметичность при корректном подборе типоразмера, рабочей среды и давления.
Особенности
- тип соединения Camlock DD;
- конструкция муфта × муфта;
- две приемные части Camlock с кулачковыми рычагами;
- материал корпуса — алюминий;
- уплотнения NBR в распространенном исполнении;
- подходит для соединения двух адаптеров Camlock соответствующего размера;
- применение для воды, топлива, нефтепродуктов и масел;
- быстрое соединение и разъединение без сложного инструмента.
Технические характеристики
| Параметр | Значение |
| Тип изделия | быстроразъемное соединение / переходник Camlock |
| Модель | AL-DD |
| Тип Camlock | DD |
| Конструкция | муфта Camlock × муфта Camlock |
| Материал корпуса | алюминий |
| Уплотнения | NBR в распространенном исполнении |
| Ответные части Camlock | адаптеры Camlock соответствующего типоразмера |
| Рабочие среды | вода, топливо, нефтепродукты, масла и другие совместимые жидкости |
| Тип фиксации | кулачковые рычаги с двух сторон |
| Стандарт соединения | A-A-59326 или EN 14420-7 / DIN 2828, в зависимости от исполнения и производителя |
| Область установки | рукавные линии, цистерны, резервуары, насосные узлы, трубопроводы |
Монтаж и применение
Переходник AL-DD устанавливают между двумя адаптерами Camlock подходящего типоразмера. Перед соединением проверяют чистоту посадочных поверхностей, состояние уплотнений, отсутствие повреждений на кулачковых рычагах и соответствие размеров обеих ответных частей.
Применение и подбор
При подборе БРС Камлок AL-DD учитывают диаметр рукавной линии, размеры двух адаптеров Camlock, рабочую среду, давление в системе, материал соединения и совместимость уплотнений. Для рукавов МБС и топливных линий важно подбирать типоразмер Camlock под фактический диаметр рукава и присоединительные размеры оборудования.
Варианты исполнения
- Размер

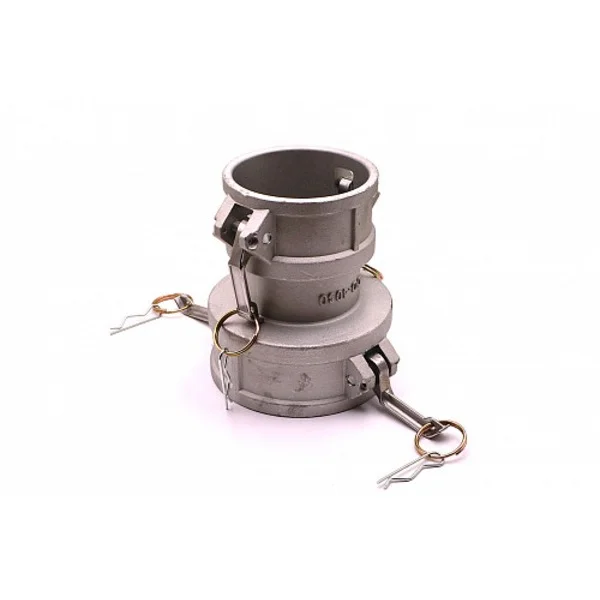

- DD-150 (МАМА 38мм + МАМА 38мм) 1 1/2" х 1 1/2", DD-200 (МАМА 50мм + МАМА 50мм) 2" х 2", DD-300 (МАМА 75мм + МАМА 75мм) 3" х 3", DD-400 (МАМА 100мм + МАМА 100мм) 4" х 4", DD-2030 (3020) (МАМА 50мм + МАМА 75мм) 2" х 3", DD-3040 (4030) (МАМА 75мм + МАМА 100мм) 3" х 4"
- Материал
- Алюминий
